28

|

Pyccкий

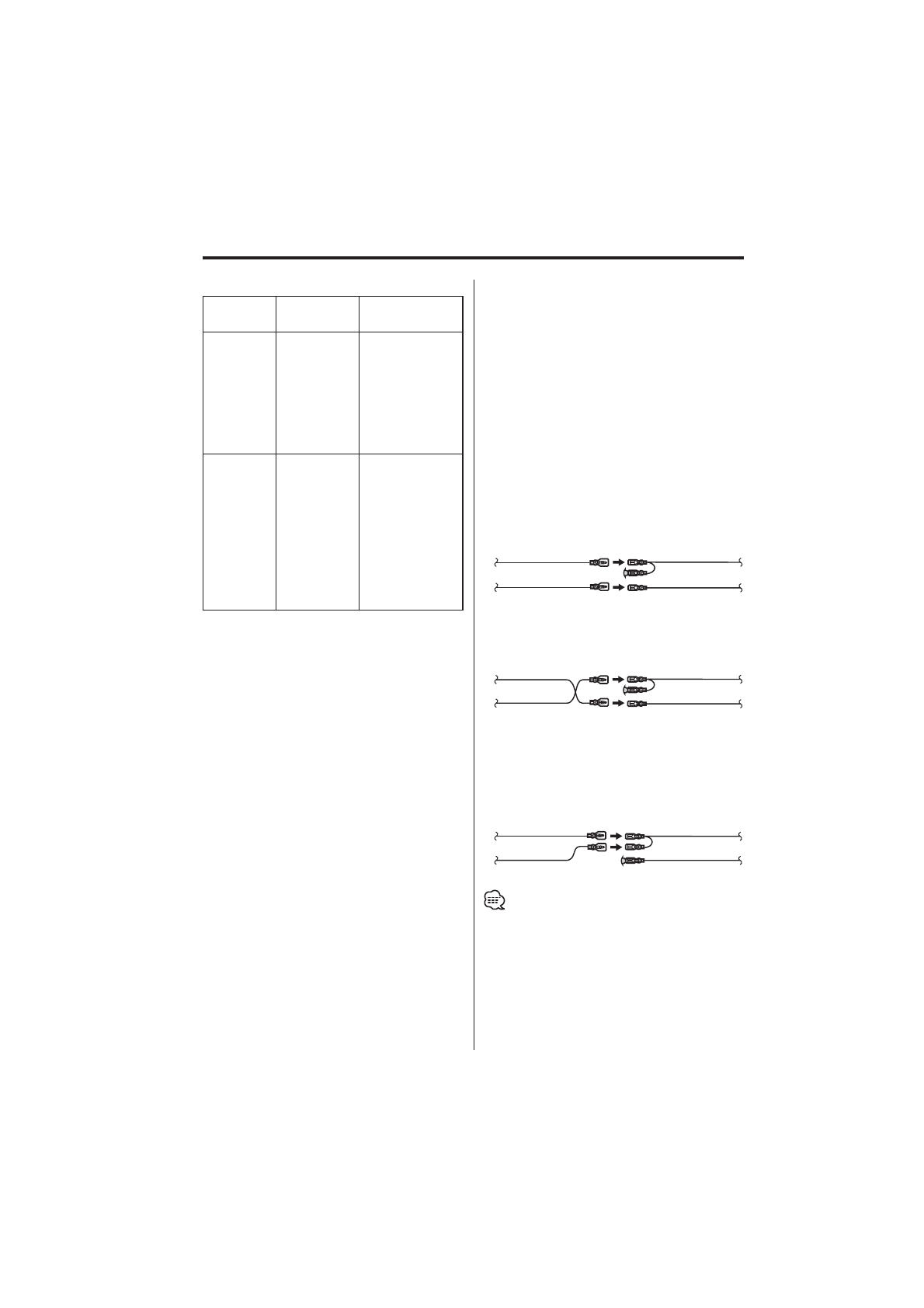

Подсоединение кабелей к гнездам для подключения

Taблица функций разъёма

Номера
штырьков
разъемов ISO

Цвет кабеля

Функции

Разъем для
внешнего
источника
питания
A-4

Желтый

Аккумулятор

A-5

Синий/белый

Управление
питанием

A-7

Kрасный

Зажигание (АCC)

A-8

Черный

Заземляющее
соединение (земля)

Разъем для
акустической
системы
B-1

Фиолетовый

Задний правый (+)

B-2

Фиолетовый/
чёрный

Задний правый (–)

B-3

Cерый

Передний правый (+)

B-4

Серый/чёрный

Передний правый (–)

B-5

Белый

Передний левый (+)

B-6

Белый/чёрный

Передний левый (–)

B-7

Зеленый

Задний левый (+)

B-8

Зелёный/чёрный Задний левый (–)

2

ПРEДУПРEЖДEНИE

Подключение разъёма ISO

Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения устройства следите за правильностью
подключение.
Cтандартное подключение жгута проводов описано
ниже в пункте

1

. Eсли штыри разъёма ISO расположены

так, как описано в пункте

2

 или

3

, подключение

выполните в соответствии с рисунком.
При установке этого устройства в автомобилях фирмы

Volkswagen

 и т.д. убедитесь в подключении кабеля, как

показано ниже на рис.

2

.

1

 (Стандартная настройка) Штекер А-7 (красный)

автомобильного разъёма ISO подключён
к зажиганию, а штекер А-4 (желтый) - к
источнику постоянного тока.

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Kабель зажигания (красный)

Kабель батареи (жёлтый)

2

 Штекер А-7 (красный) автомобильного разъёма

ISO подключён к источнику постоянного тока,
а штекер А-4 (желтый) - к зажиганию.

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Kабель зажигания (красный)

Kабель батареи (жёлтый)

3

 Штекер А-4 (желтый) автомобильного разъёма

ISO не подключён вообще, в то время как
штекер А-7 (красный) подключён к источнику
постоянного тока (или оба штекера А-7
(красный) и А-4 (желтый) подключены к
источнику постоянного тока).

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Kабель зажигания (красный)

Kабель батареи (жёлтый)

•  Eсли подключение выполняется по описанному

выше варианту

3

, питание устройства не связано

с ключом зажигания. Поэтому не забывайте каждый
раз при выключении зажигания выключать питание
устройства.
Для подключения питания устройства к зажиганию
присоедините провод зажигания (АCC…красный)
к источнику питания, который может включаться и
выключаться от ключа зажигания.
