Установка/Подключение

20

2

1

182

53

1. Установите монтажный кожух в

приборную панель автомобиля, убе-
дитесь, что он установлен правиль-
ной стороной и нет препятствий
(провода, элементы приборной
панели) для установки магнитолы.

2. После установки монтажно-

го кожуха в приборную панель
отогните на нем металлические
язычки, соответствующие толщине
приборной панели. Это позволит
закрепить кожух на месте.

3. Подключите необходимые

провода и разъемы. Убедитесь в
правильности подключения.

4. Установите магнитолу в

монтажный кожух до фиксации
боковых защелок.

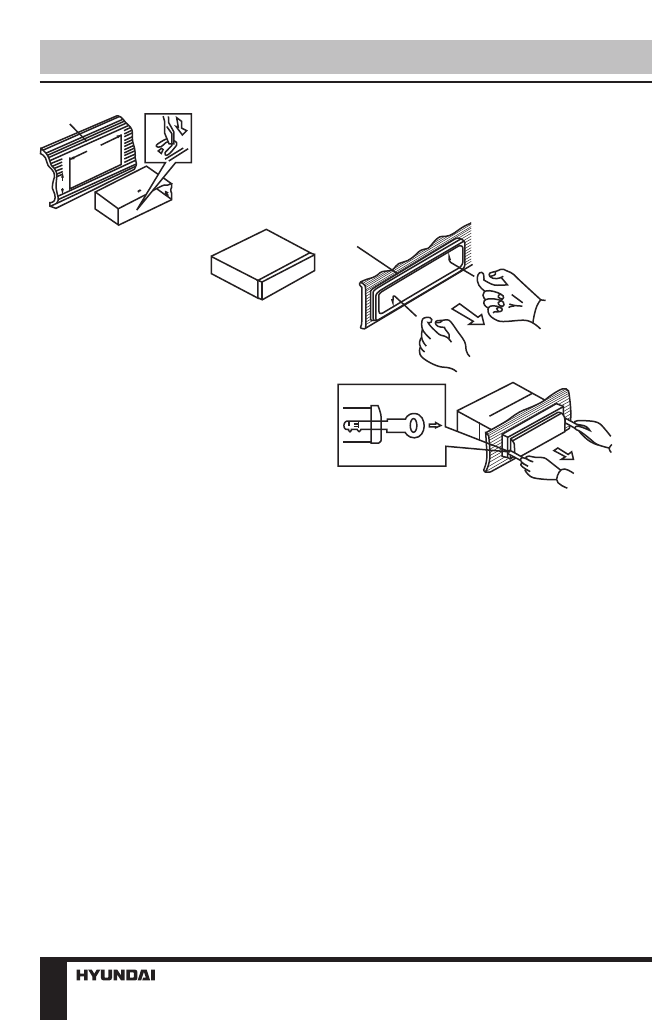

Снятие устройства

а – Декоративная рамка
б – Направление снятия рамки
в – Установка ключей съемников

B

б

а

1. Выключите магнитолу и сними-

те переднюю панель.

2. Вставьте пальцы в канавку на

передней стороне декоративной
рамки (рамка снимается с неболь-
шим усилием). Потяните рамку на
себя, чтобы снять ее.

3. Вставьте входящие в комплект

ключи-съемники с обеих сторон
корпуса устройства, как показано
на рисунке, до щелчка. Для того
чтобы извлечь устройство из при-
борной панели, потяните за съем-
ники или магнитолу и вытяните её
на себя (перед снятием убедитесь,
что магнитола не зафиксирована с
опорной планкой).

Установка декоративной

рамки

Для установки декоративной

рамки прижмите ее к корпусу
