Установка/Подключение

22

3

2

1

182

53

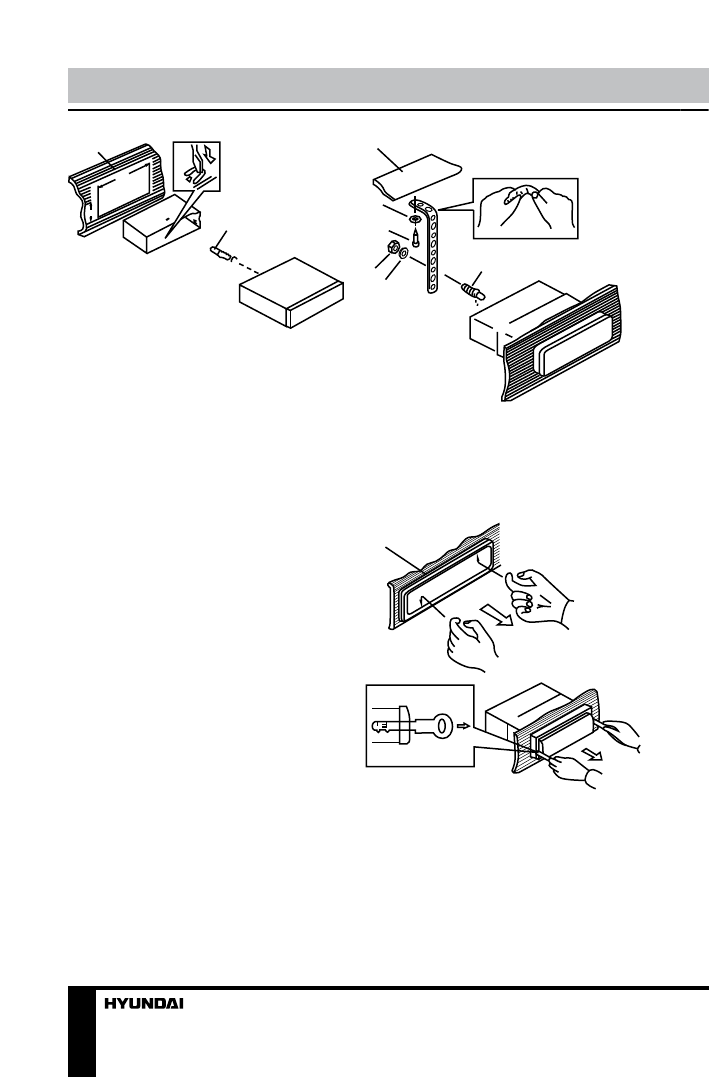

1. Установите монтажный кожух в

приборную панель автомобиля, убе-
дитесь, что он установлен правиль-
ной стороной и нет препятствий
(провода, элементы приборной
панели) для установки магнитолы.

2. После установки монтажно-

го кожуха в приборную панель
отогните на нем металлические
язычки, соответствующие толщине
приборной панели. Это позволит
закрепить кожух на месте.

3. Обязательно используйте

опорную планку для закрепления
задней стороны проигрывателя.
Определите место крепления и
установите ее согласно приведен-
ному рисунку. Планку можно со-
гнуть руками под нужным углом.

4. Подключите необходимые

провода и разъемы. Убедитесь в
правильности подключения.

5. Установите магнитолу в

монтажный кожух до фиксации
боковых защелок.

3

5

4

6

8

1

7

Снятие устройства

а – Декоративная рамка
б – Направление снятия рамки
в – Установка ключей съемников

B

б

а

1. Выключите магнитолу и сними-

те переднюю панель.

2. Вставьте пальцы в канавку на

передней стороне декоративной
рамки (рамка снимается с неболь-
шим усилием). Потяните рамку на
себя, чтобы снять ее.

3. Вставьте входящие в комплект
