Установка/Подключение

кожух и вкрутите винты спереди.

3

5

4

6

8

1

7

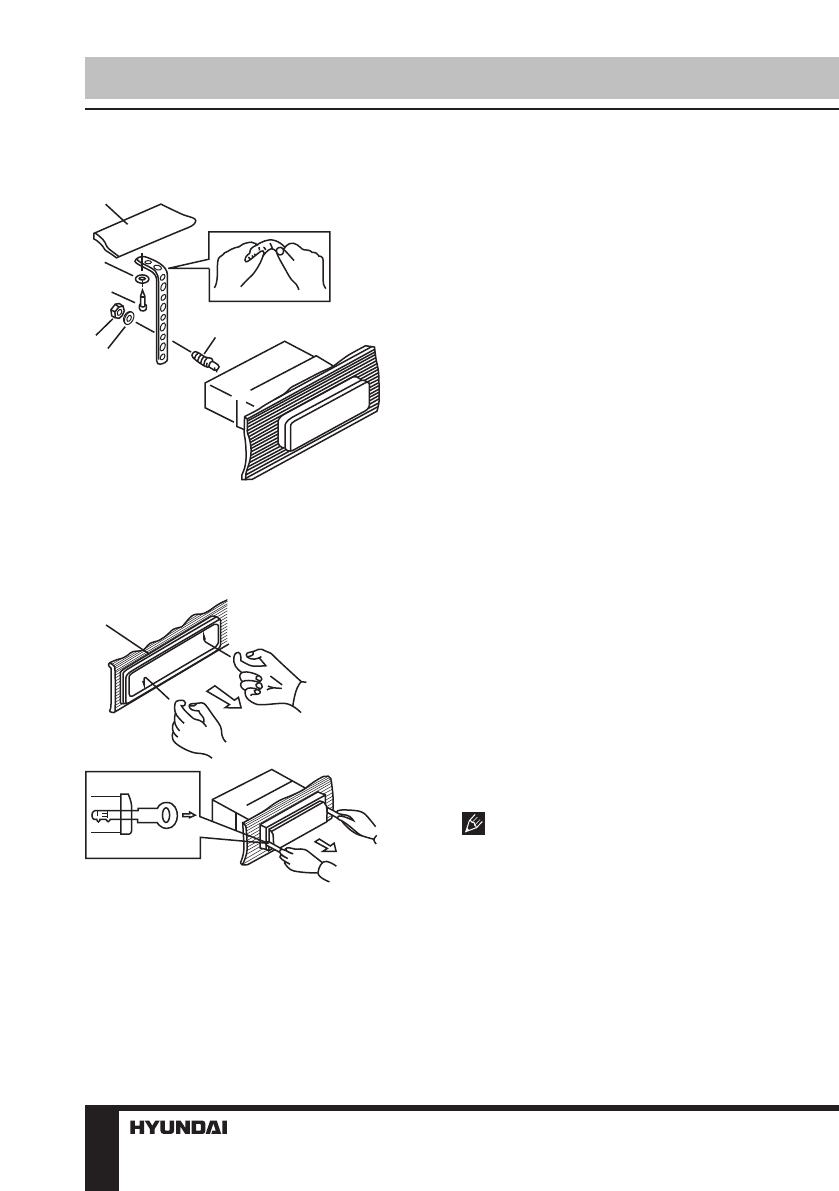

Снятие устройства

а – Декоративная рамка
б – Направление снятия рамки
в – Извлечение винтов

B

б

а

1. Выключите магнитолу и снимите

переднюю панель.

2. Вставьте пальцы в канавку на перед-

ней стороне декоративной рамки (рамка
снимается с небольшим усилием). Потяните
рамку на себя, чтобы снять ее.

3. Выверните винты спереди устройства.

Для того чтобы извлечь устройство из
приборной панели, потяните за магнитолу
и вытяните её на себя (перед снятием убе-
дитесь, что магнитола не зафиксирована с
опорной планкой).

Установка декоративной рамки

Для установки декоративной рамки при-

жмите ее к корпусу устройства и нажмите,
чтобы вставить на место. Это необходимо
сделать до установки передней панели,
иначе вы не сможете установить декоратив-
ную рамку на место (При установке рамки
на место направьте сторону с канавкой
вниз и закрепите ее.).

Установка в приборную панель

(Метод Б)

В данном случае установки используются

отверстия для винтов на боковых сторонах
устройства. Закрепите устройство с по-
мощью штатных кронштейнов крепления
радиоприемника.

1. Выберите такое положение, в котором

отверстия для винтов на кронштейне (3)
будут совмещены с отверстиями для винтов
на корпусе устройства и вкрутите по два
винта (2) с каждой стороны.

2. Винт.
3. Монтажный кронштейн штатного

радиоприемника.

4. Приборная панель или консоль авто-

мобиля.

5. Защелка (снимите эту деталь).

  При установке по методу Б монтаж-

ный кожух и внешняя декоративная рамка
не используются.
