27

  By following the installation below, video will always be shown on Lcd screen no

matter the car is in motion or not.

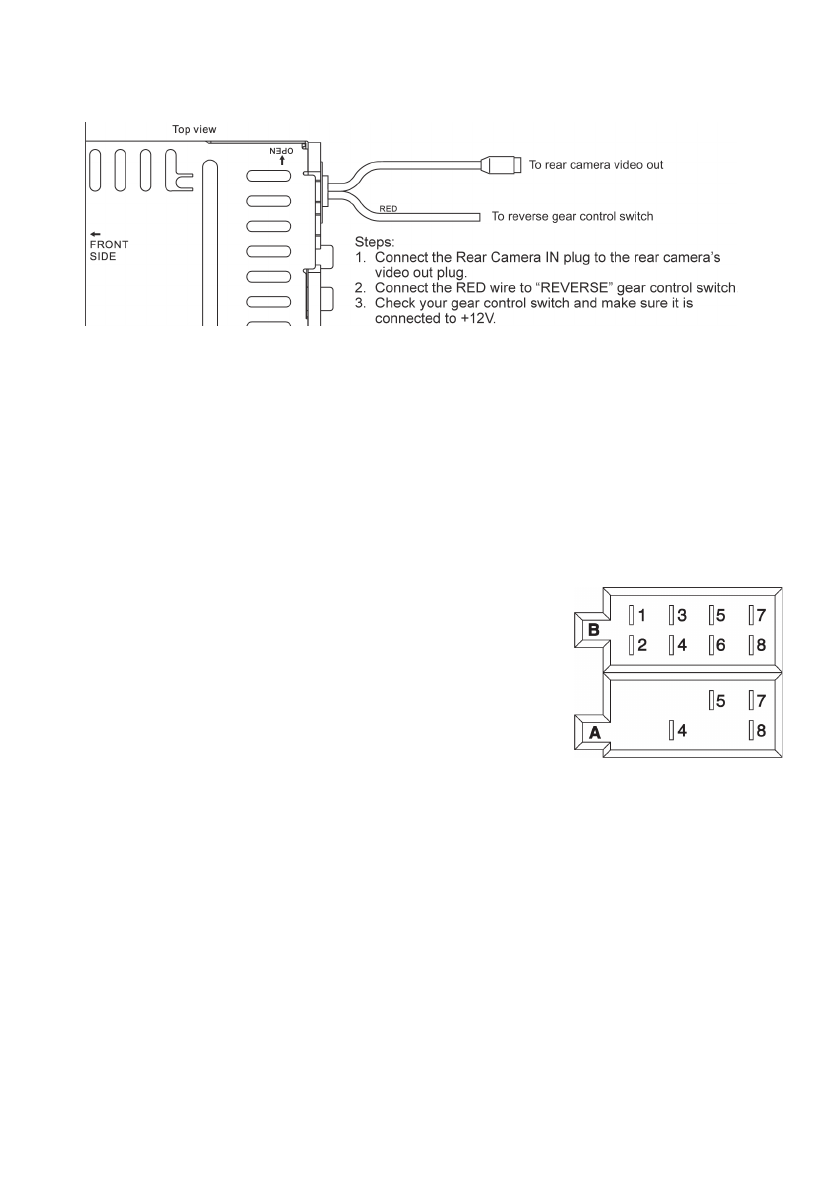

Installing rear camera for parking /revers motion

  You can install an separate camera at the car rear end so when doing parking

or reverse motion, the unit will automatically switch the video to the rear cam

-

era to guide the driver

ISO connector A

4.  mEmORY +12 v

5.  AUTO ANTENNA OUTpUT

7.  +12 v (TO IGNITION KEY)

8.  GROUNd

NOTE:

  connector  “A”  No.  7  must  be  connected  by  car  ignition  key  in  order  to  avoid

that car battery becomes weak when the car will be not used for long period.

ISO connector B

1.  REAR RIGHT SpEAKER (+)

2.  REAR RIGHT SpEAKER (-)

3.  FRONT RIGHT SpEAKER (+)

4.  FRONT RIGHT SpEAKER (-)

5.  FRONT LEFT SpEAKER (+)

6.  FRONT LEFT SpEAKER (-)

7.  REAR LEFT SpEAKER (+)

8.  REAR LEFT SpEAKER (-)

Maintenance

FUSE REpLAcEmENT

  If the fuse blows, check the power connection and replace the fuse. If the fuse

blows again after the replacement, there may be an internal malfunction. In this

case, consult your nearest repairing center.

WARNING:

  Use the speciied amperage fuse for each lead. Use of a higher amperage fuse

may cause serious damage.
