43

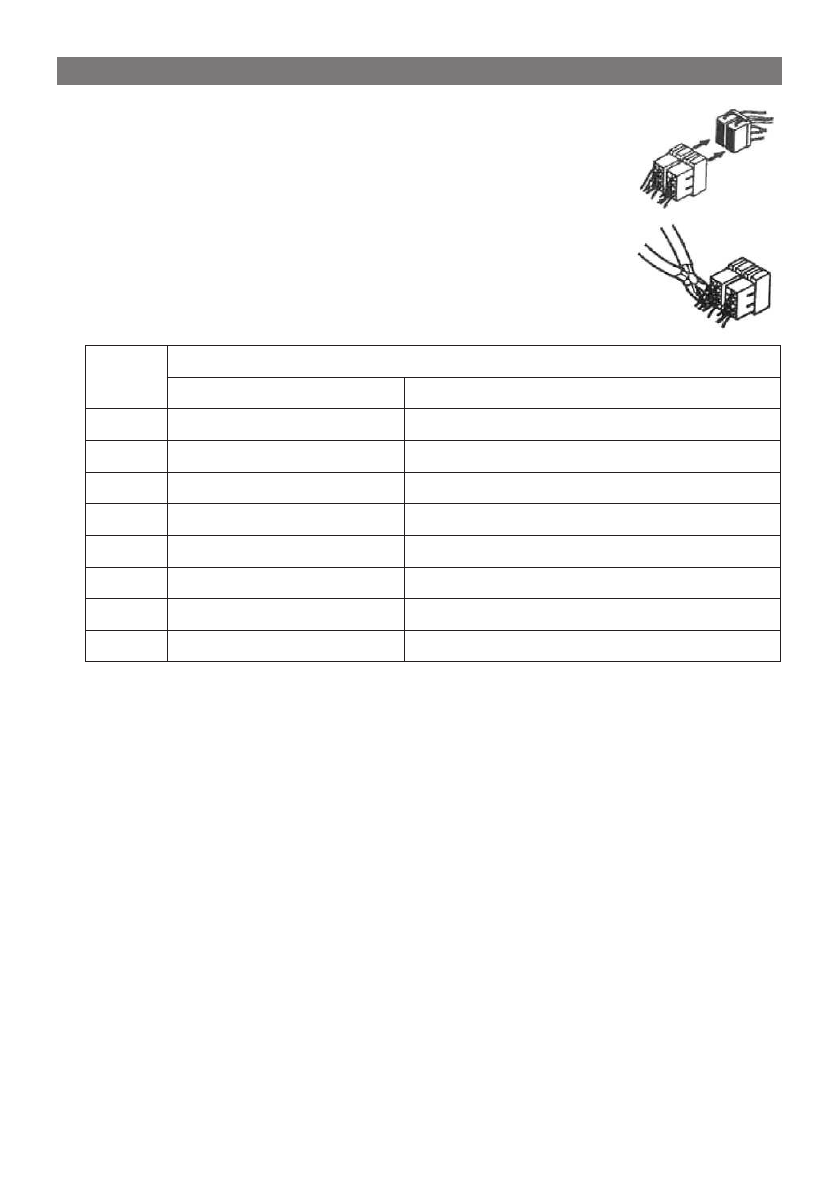

Using the ISO Connector
1. If you car equipped with ISO connector, then connect
the ISO connectors as illustrated.
2. For connections without the ISO connectors, check the
wiring in the vehicle carefully before connecting, incor-
rect connection may cause serious damage to this unit.
Cut the connector, connect the colored leads of the
power cord to the car battery, us shown in color code
table below for speaker and power cable connections.
LOCATION
FUNCTION
Connector A
Connector B
1
Rear Right(+) --- Purple
2
Rear Right(-) --- Purple/Black Stripe
3
Front Right(+) --- Gray
4
ACC(+)/red
Front Right(-) --- Gray/Black Stripe
5
Auto Antenna/blue
Front Left(+) --- White
6
Front Left(-) --- White/Black Stripe
7
Battery 12V(+)/yellow Rear Left(+) --- Green
8
Ground/black
Rear Left(-) --- Green/Black Stripe
ELECTRICAL CONNECTIONS
