NX501E/NZ501E

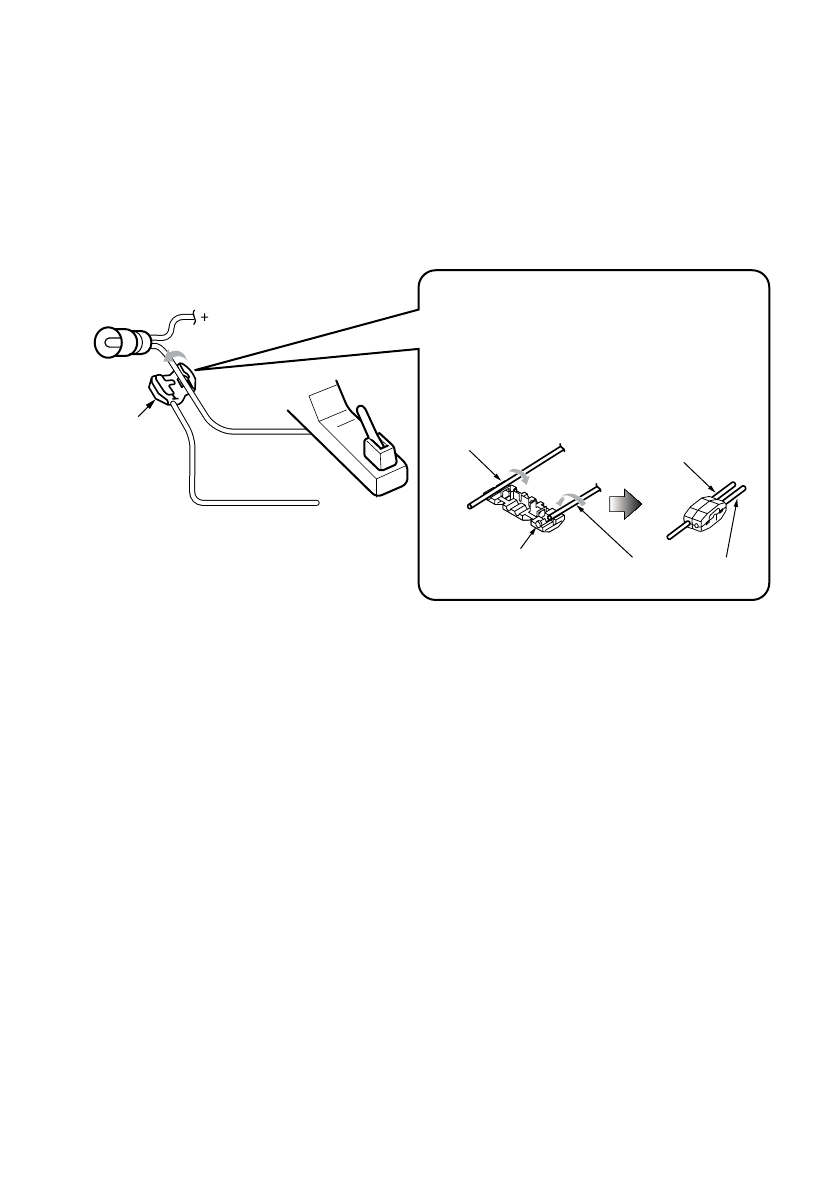

Подсоединение провода стояночного тормоза

Подключите провод к корпусу индикатора стояночного тормоза на панели измерительных приборов.

Примечание:

• Подключение провода стояночного тормоза к заземлению фонаря позволяет вам просматривать видеозаписи

iPod/iPhone video/DVD video/AV при включении стояночного тормоза.

• Если провод стояночного тормоза не подсоединен, монитор не будет показывать видеоизображения.
• Если на экране сразу же после включения акселератора автомобиля появляется сообщение «AUDIO ONLY»

(только звук), отпустите стояночный тормоз во время режима подтверждения безопасности, а затем включите
его вновь.

Индикатор стояночного тормоза

провод к аккумулятору

Стояночный тормоз

Провод сигнала
стояночного тормоза

Провод стояночного
тормоза (Светло-
Зеленый)

Электрический
тройниковый
сросток

Как закрепить электрический тройниковый
сросток

1. Расположите кабель стояночного тормоза в

зажим и закрутите его в указанном стрелочкой
направлении.

2. Расположите кабель сигнала стояночного

тормоза и закрутите его в указанном стрелочкой
направлении.

Провод сигнала
стояночного тормоза

Провод стояночного тормоза
(Светло-Зеленый)

Зажим

Подсоединение дополнительного оборудования

• Подключение к внешнему усилителю

Внешние усилители вы можете подключить 6-канальным выходным разъемам RCA. Во избежание

повреждения устройства убедитесь, что разъемы не заземлены или закорочены.

• Подключение к iPod/iPhone

Вы можете подключить iPod/iPhone к специальным разъемам на основном устройстве. Подробнее см. в

инструкции по эксплуатации iPod/iPhone.

Примечание:

• Данное устройство может не поддерживать все функции всех iPod/iPhone.
• Подключение iPod/iPhone позволит подзарядить iPod/iPhone, если его батарея была разряжена. Если

подключить специальный кабель мобильного телефона к проводу прерывания основного устройства, звук
аудио сигнала будет заглушаться при использовании мобильного телефона.

• Подключение к ресиверу спутникового радио SIRIUS

При подключении ресивера SIRIUS воспользуйтесь специально предназначенным соединительным кабелем.

Более подробная информация дана в руководстве пользователя ресивера спутникового радио SIRIUS.
