62

NX501E/NZ501E

* 3

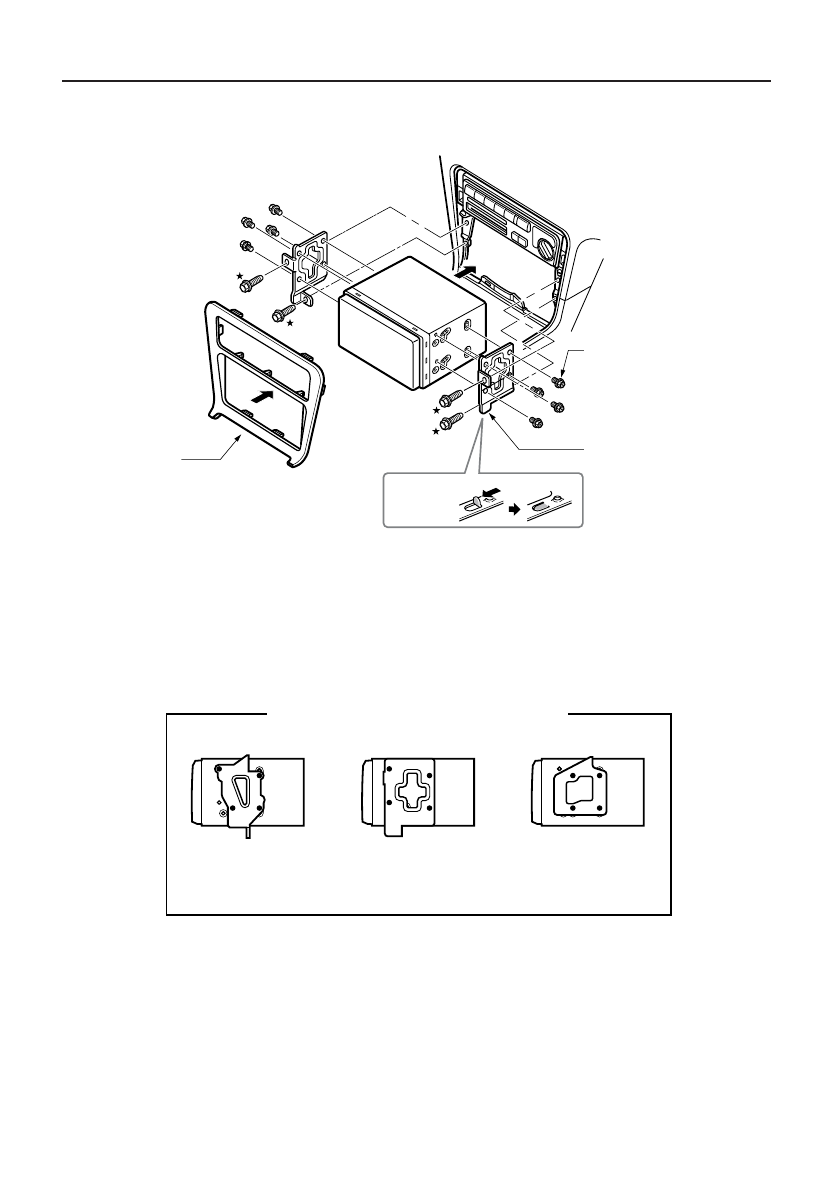

Установка основного блока в автомобили TOYOTA

Установите с использованием входящих в комплект деталей. (Винта, помеченные



, закреплены к автомобилю.)

Рисунок 7

[]

2. Некоторые отверстия в панели слишком малы

для устройства . в зависимости от типа и модели.  В
таких случаях подровняйте раму панели с верхней
и нижней сторон примерно на 0,5 ... 1,5 мм, чтобы
устройство можно было вставить ровно.

[]

3. Если крюк на установочном кронштейне мешает

установке аппарата, согните и выровняйте его.

Типичные установочные кронштейны

Пример 1

Пример 2

Пример 3

Закрепляйте шурупы к значкам



.

Установка в прочие автомобили (кроме NISSAN и TOYOTA)

В некоторых случаях может потребоваться доработка центральной панели (поджатие, отпиливание и т.п.)

•   Снятие основного блока

Если необходимо снять основной блок, разберите его в порядке, обратном процедуре

«УСТАНОВКА ОСНОВНОГО БЛОКА».

Центральная
панель (

*

2)

8 шестигранных
шурупов (M5 х №8)

Установочный кронштейн (1
пара - для левой и правой
стороны)

Основной блок
