NX501E/NZ501E
1 5A
A-1
A-2
A-3
A-4
A-5
A-6
A-7
A-8
B-1
B-2
B-3
B-4
B-5
B-6
B-7
B-8
A-1
A-2
A-3
A-4
A-5
A-6
A-7
A-8
B-1
B-2
B-3
B-4
B-5
B-6
B-7
B-8
3
4
5
6
7
2
1
!!!!Warning!!!!
Parking brake safety
device must be connected
for complete operation
№

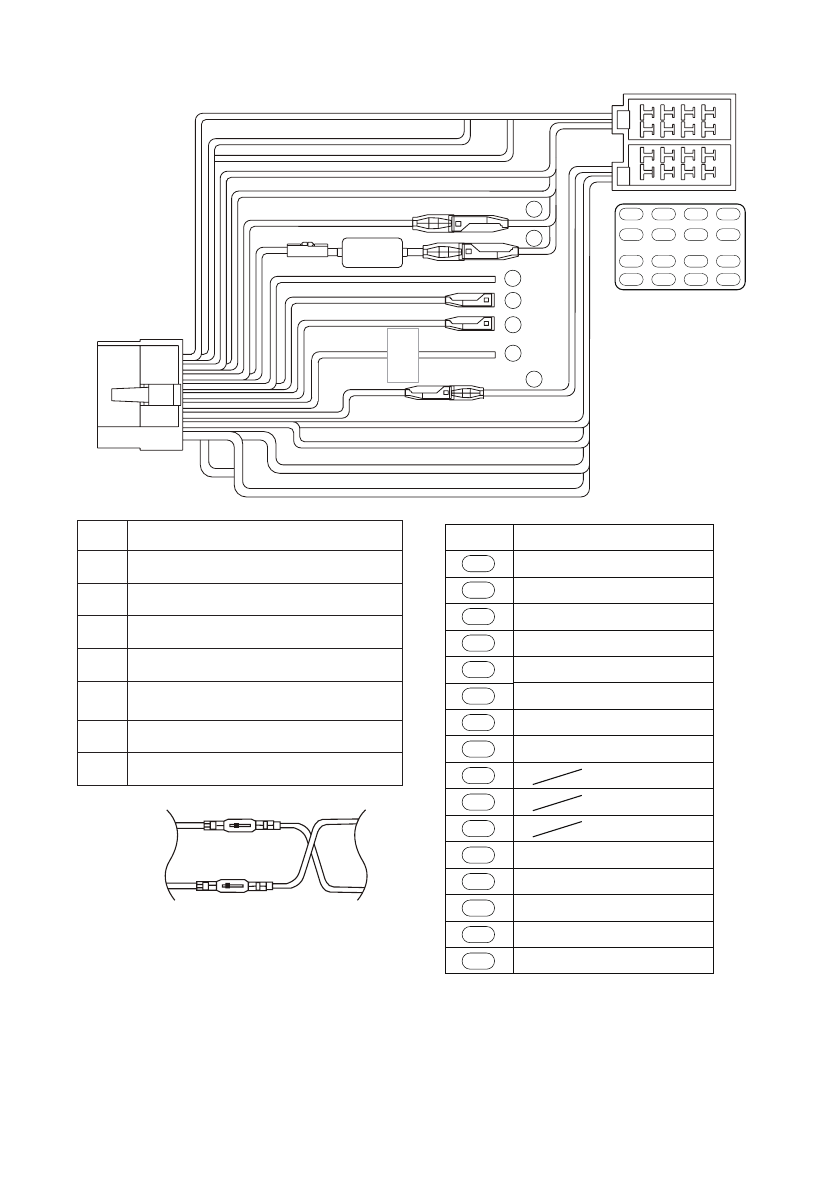

Описание
+ 12 В дополнительное питание (красный)
+12 В основное питание (желтый)
Задний ход (Пурпурный/Белый)
Прерывания звонка/Коричневый
Дистанционное управление (Синий/
Белый)
Стояночный тормоз (Светло-Зеленый)
Автомобильная антенна (Синий)
Желтый
Красный
Желтый
Красный
Для автомобилей VW и Audi: Изменить подключение
проводов как указано выше.
№
Описание
Тыловой правый +
Тыловой правый -
Фронтальный правый +
Фронтальный правый -
Фронтальный левый +
Фронтальный левый -
Тыловой левый +
Тыловой левый -
+12 В основное питание
Автомобильная антенна
Подсветка
+ 12 В дополнительное питание
Земля
Примечание:
*
1: Подключение к разъему PHONE INTERRUPT
При поступлении звонка звук аудиосигнала будет отключен, если кабель подключен к минусу
или земле.
Подробнее о подключе нии провода стояночного тормоза см. следующую страницу.
