ww
w.
el
ect
ro
sil
a.
in
fo
Ру
сск
ий
27
Красный
Желтый
Желтый
Красный

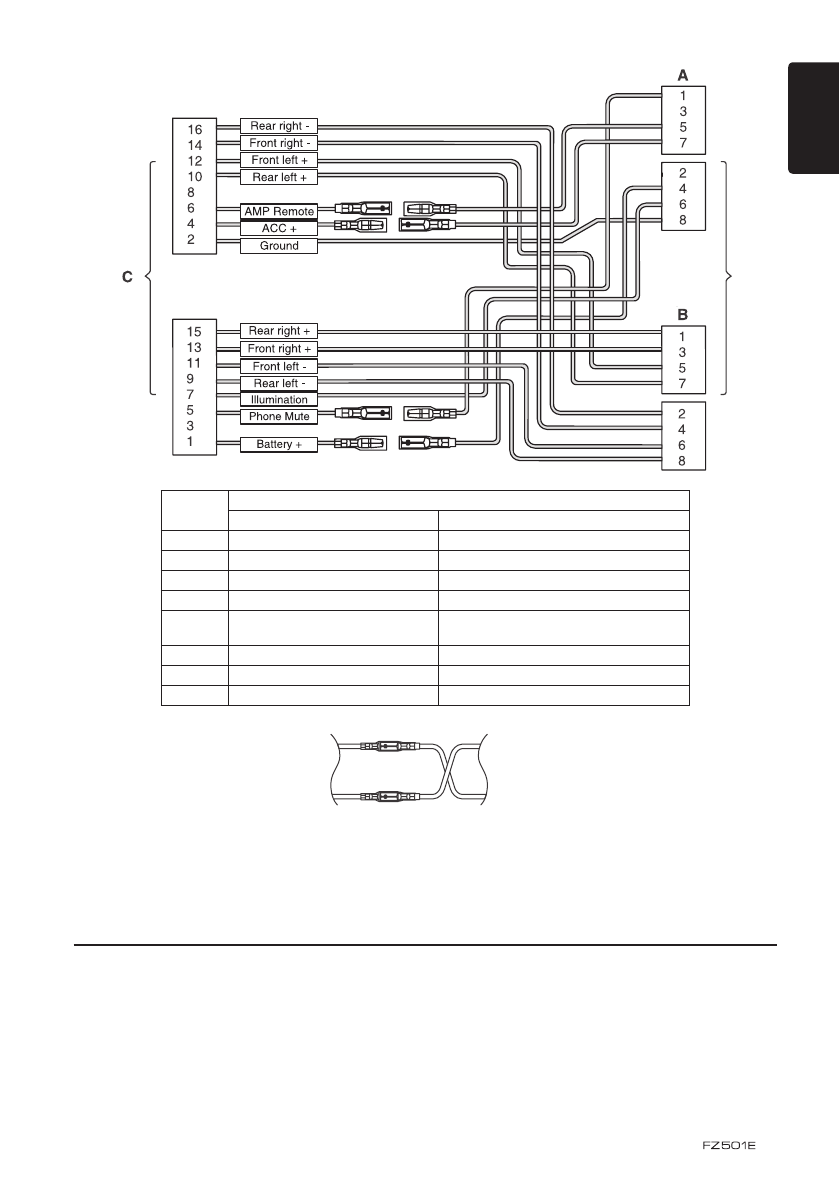

8) Подключение дополнительных устройств
Для автомобилей Volkswagen и Audi:
Измените подключение проводов в соответствии с вышеприведенным рисунком.
• Подключение внешнего усилителя мощности
4 линейных аудиовыхода предназначены для подключения внешнего усилителя мощности
с помощью RCA-кабелей. Необходимо исключить возможность замыкания RCA-кабелей и
разъемов на «землю» или образования короткого замыкания для предотвращения поломки
устройства.
№
Описание
Разъем A
Разъем B
1
Тыловой правый (+) / Фиолетовый
2
Тыловой правый (-) / Фиолетовый/черный
3
Фронтальный правый (+) / Серый
4
+12 В основное питание / Желтый
Фронтальный правый (-) / Серый/черный
5
Управляющий сигнал Remote для
внешнего усилителя / Синий/белый
Фронтальный левый (+) / Белый
6
Подсветка / Оранжевый/белый
Фронтальный левый (-) / Белый/черный
7
+12 В доп. питание ACC / Красный
Тыловой левый (+) / Зеленый
8
Земля / Черный
Тыловой левый (-) / Зеленый/черный
Содержание
- 3 Подключение дополнительных устройств; Внешний усилитель мощности
- 4 МЕРЫ ПРЕДОСТОРОЖНОСТИ; ПРЕДУПРЕЖДЕНИЕ
- 5 Панель управления; Очистка; USB Port; Компания Clarion не несет ответственно-
- 6 RADIO
- 7 Обслуживание пульта ДУ; Замена литиевой батареи пульта ДУ
- 8 Основные операции; ПРЕДОСТЕРЕЖЕНИЕ
- 9 Настройка; RADIO при включенной функции AF)
- 10 SW PHASE
- 12 Функции RDS; Radio Data System
- 13 Операции с USB-носителем; “PAUSE”; Выбор треков; Перемотка вперед/назад; Выбор папки с файлами
- 14 Прочие функции воспроизведения; “TRK RPT”
- 15 Операции с iPod / iPhone
- 16 iPod & iPhone Operations; Поиск через меню управления; “AUX”; Настройка чувствительности
- 17 Операции с Bluetooth-устройствами; Регистрация Bluetooth-; Набор номера
- 18 “SIM PHONE BOOK”; Прием входящих звонков; Прослушивание Bluetooth-аудио; “BT
- 19 НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ; ОБЩИЕ
- 20 СООБЩЕНИЯ ОБ ОШИБКАХ
- 21 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; USB
- 22 РУКОВОДСТВО ПО УСТАНОВКЕ; COДЕРЖАНИЕ; ) Общие меры предосторожности
- 23 ) Установка основного устройства; ) Меры предосторожности при установке; • Габариты монтажного отверстия
- 24 Правила установки; Метод A
- 25 ) Снятие основного; Установка рамки; Извлеките устройство
- 26 ) Подключение проводов
- 27 ) Подключение дополнительных устройств; • Подключение внешнего усилителя мощности
