5) Установка основного устройства

Ру

сск
ий

23

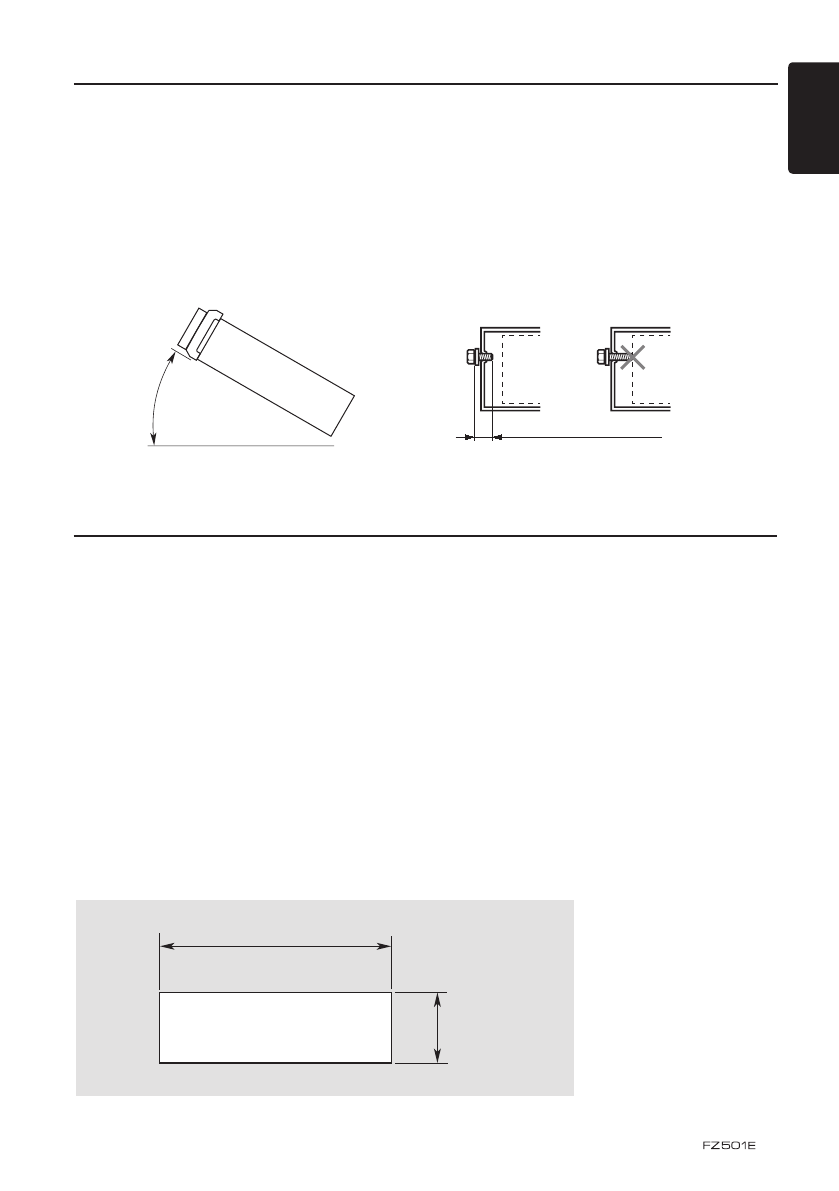

4) Меры предосторожности при установке

Макс. 6 мм (болт M5)

Рисунок 3

Рисунок 2

Повреждение

(182 мм)

Отверстие

53

 м

м

1. Вставьте монтажную корзину в отверстие на центральной панели и зафиксируйте ее, с

помощью отвертки отогнув наружу фиксирующие элементы.

2. Подсоедините провода, согласно разделу 7 (стр. 26).
3. Вставьте основное устройство в монтажную корзину, добившись срабатывания защелок-

фиксаторов.

4. Установите декоративную рамку, соблюдая ориентацию верх/низ и добившись срабатыва-

ния всех защелок по периметру рамки.

Примечания:

1. Для установки в некоторые автомобили требуются дополнительные монтажные приспосо-

бления. Обратитесь за консультацией к авторизованному дилеру Clarion.

2. Плохо зафиксированное в монтажном отверстии устройство может выпасть из него, угро-

жая безопасности водителя и пассажиров.

•  Габариты монтажного отверстия

1. Прежде чем приступить к установке

устройства, подготовьте все необходимые

принадлежности.

2. Установите устройство под углом не более

30° к горизонтали. (Рисунок 2)

3. Если Вы намерены провести какие-либо

работы с кузовом автомобиля, например,

сверлить в нем отверстия, предваритель-

но проконсультируйтесь по месту приобре-

тения автомобиля.

4. Используйте комплектные крепежные

болты. Применение несоответствующих

крепежных материалов (шурупов, болтов

и пр.) может привести к повреждениям.

(Рисунок 3)

Макс. 30˚

Корпус

Корпус
