Правила установки

1. Прежде чем приступить к монтажу в цен-

тральную панель, проверьте правильность

подсоединения проводов и функциониро-

вание устройства вне монтажного гнезда..

2. Использование аксессуаров, не сертифи-

цированных для работы с этим устройст-

вом, может вызвать его поломку.

3. Для предотвращения образования искр

подключите вначале провода питания (+),

а затем (-).

4. Не устанавливайте устройство в места,

подверженные нагреву. Это может приве-

сти к неправильной работе устройства или

его поломке.

5. Отклонение угла установки более чем

на 30° от горизонтали может привести к

неправильной работе устройства или его

поломке.

6. Необходимо обеспечить свободную цирку-

ляцию потока воздуха для расположенного

на задней стенке устройства вентилятора

принудительного воздушного охлаждения.

Несоблюдение этого правила может при-

вести к поломке устройства.

Установка устройства

Метод A

1. Вставьте монтажную корзину в отверстие

на центральной панели. Определите,

какие фиксирующие лапки корзины

требуется отогнуть с учетом конфигура-

ции отверстия. Отогните лапки наружу с

помощью отвертки, добившись надежной

фиксации корзины.

2. Закрутите болт  M4×42 (1 шт.)  в отверстие

на задней стенке устройства и наденьте

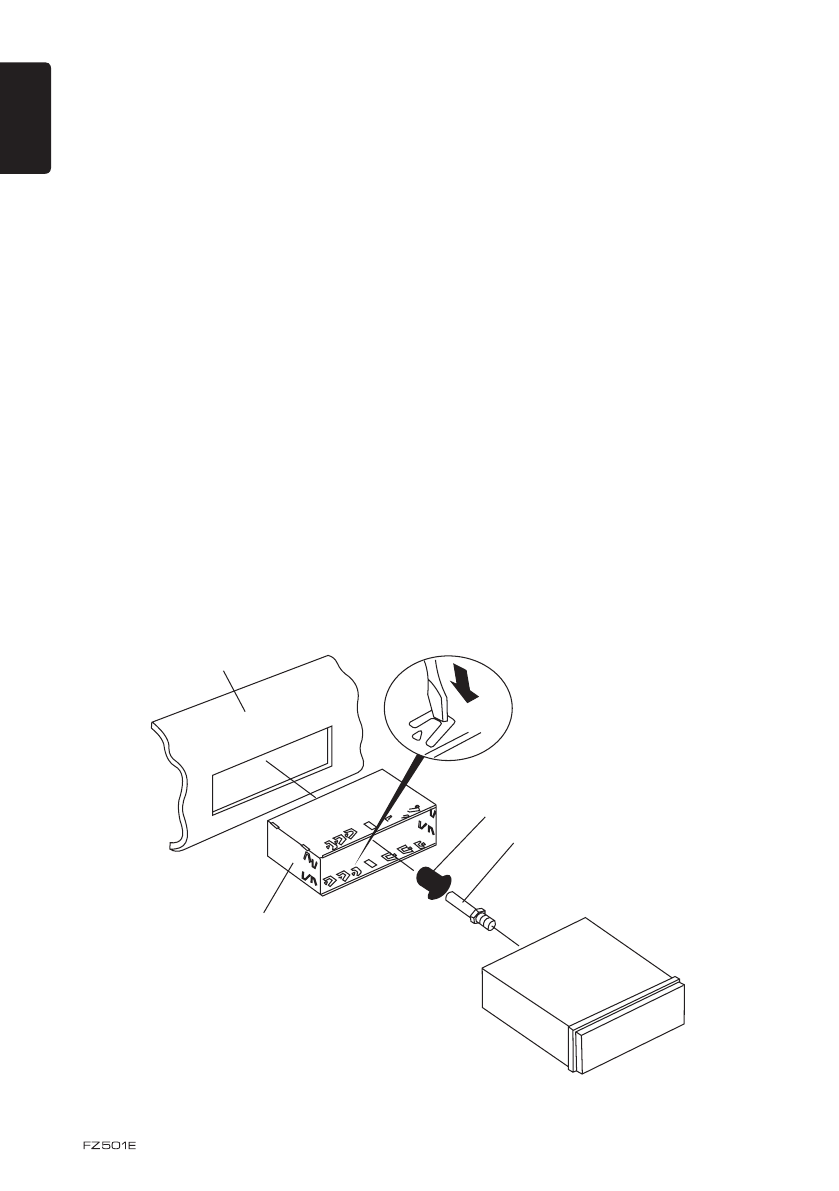

на него резиновый колпачок.  (см. рисунок

ниже)

3. Вставьте устройство в монтажную корзину,

пока не услышите характерный звук сра-

батывания защелок-фиксаторов корпуса в

корзине.

Отвертка

Центральная

панель

Монтажная корзина
