29

A

B

C

16

14

12

10

8

6

4

2

15

13

11

9

7

5

3

1

1

3

5

7

2

4

6

8

1

3

5

7

2

4

6

8

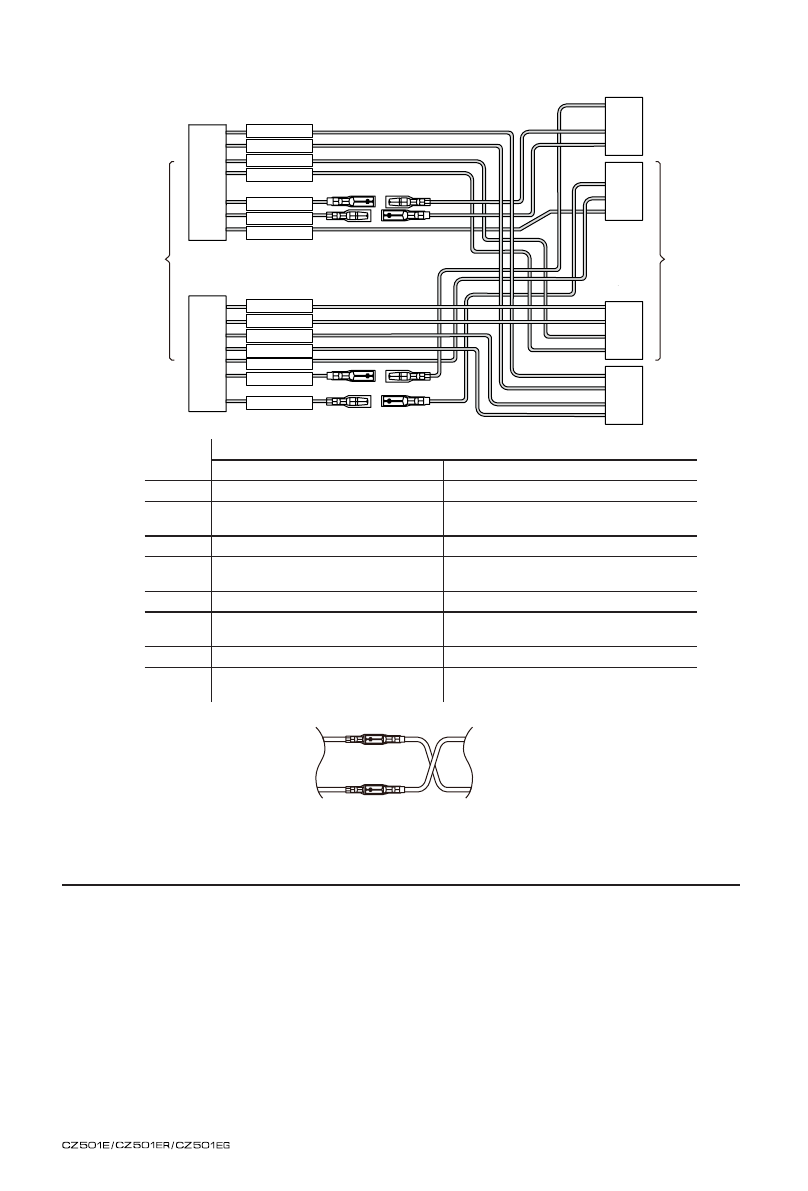

Место

проектора

Функция

Разъем А

Разъем В

1

Тыловой правый (+)/ Пурпурный

2

Тыловой правый (-) – Пурпурный в черную

полоску

3

Фронтальный правый (+) - Серый

4

Battery 12V (+)/ Желтый

Фронтальный правый (-)/ Серый в черную

полоску

5

Remote On / Синий в белую полоску

Фронтальный левый (+)/ Белый

6

Illumination/Оранжевый с белой полоской

Фронтальный Левый (-)/ Белый в черную

полоску

7

ACC+/Красный

Тыловой левый (+)/ Зеленый

8

Ground/Черный

Тыловой Левый (-)/ Зеленый в черную

полоску

Для автомобилей VW и Audi: Изменить подключение проводов как указано выше.

8) Подсоединение дополнительного оборудования

•   Подключение к внешнему усилителю

  Внешние  усилители  вы  можете  подключить  к  4-канальным  выходным  разъемам  RCA.    Во

избежание повреждения устройства убедитесь, что разъемы не заземлены или закорочены.

Тыловой правый -

Фронтальный правый -

Фронтальный левый +

Тыловой левый +

Дистанционное управление

Зажигание +

Заземление

Тыловой правый +

Фронтальный правый +

Фронтальный левый -

Тыловой левый -

Подсветка

Отключение звука телефона

Батарея +

Желтый

Красный

Желтый

Красный
