24

 9. РУКОВОДСТВО ПО УСТАНОВКЕ
     И ПОДКЛЮЧЕНИЮ

СОДЕРЖАНИЕ

1) До начала работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2) Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

3) Общие меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

4) Меры предосторожности при установке  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5) Установка основного блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

6) Извлечение основного блока  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7) Подсоединение и разъемы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

8) Подсоединение дополнительного оборудования . . . . . . . . . . . . . . . . . . . . . . . . 29

1) До начала работы

1.  Данный аппарат предназначен для установки

исключительно в автомобили с заземлением на (-) и

источником постоянного напряжения питания 12 В.

2.  Внимательно прочтите настоящее руководство.

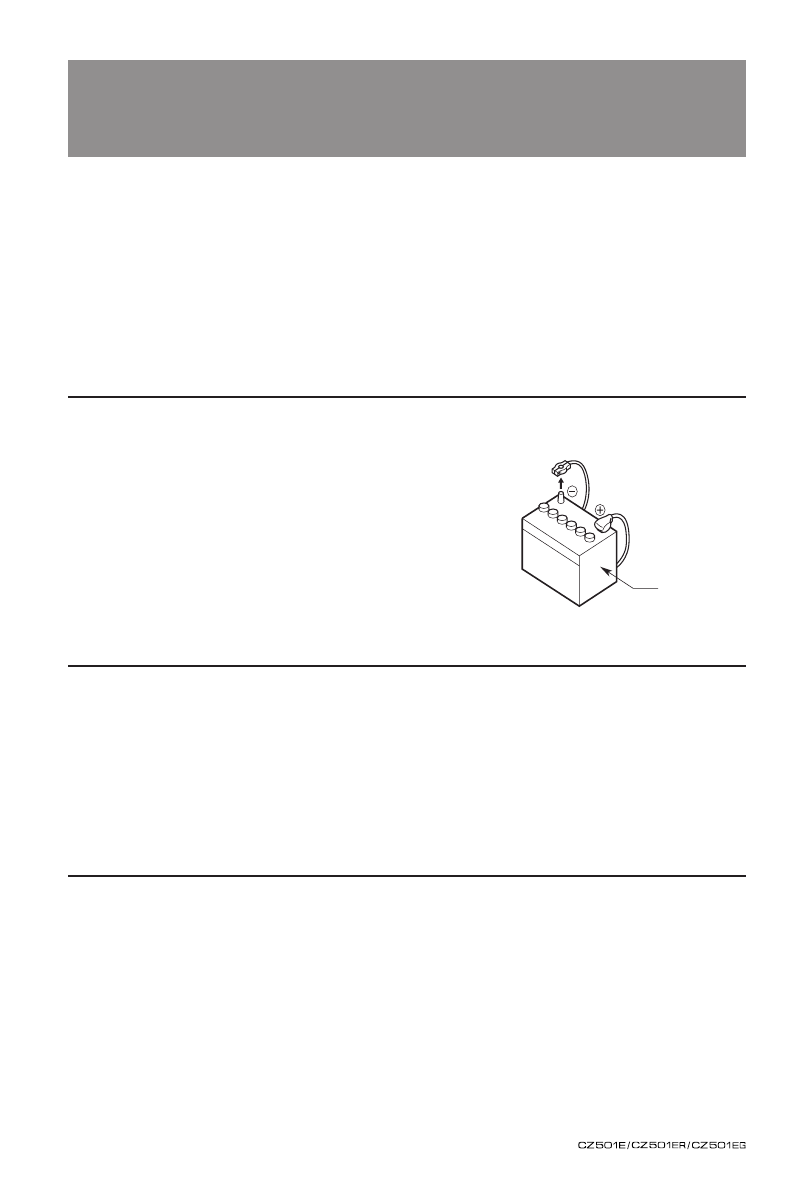

3. Прежде, чем приступить к работе, отсоедините от

клеммы аккумулятора (-) провод. Это предотвратит

короткие замыкания в процессе установки. (Рисунок

1)

2) Комплектация

Основное устройство . . . . . . . . . . . . . . . . . . 1

Передняя панель   . . . . . . . . . . . . . . . . . . . . .  1

Съемный обод   . . . . . . . . . . . . . . . . . . . . . . .  1

Монтажный кронштейн  . . . . . . . . . . . . . . . . 1

Специальный шуруп (M4x42) . . . . . . . . . . . . 1

Резиновый колпачок   . . . . . . . . . . . . . . . . . .  1

Шурупы M5x6 мм  . . . . . . . . . . . . . . . . . . . . . 4

L-образный ключ . . . . . . . . . . . . . . . . . . . . . . 2

Соединитель  . . . . . . . . . . . . . . . . . . . . . . . . . 1

Пульт ДУ (с батарейкой) . . . . . . . . . . . . . . . . 1

Кейс съемной панели управления  . . . . . . . 1

Руководство пользователя  . . . . . . . . . . . . . 1

Гарантийный талон   . . . . . . . . . . . . . . . . . . .  1

Специальный болт (Фиксация передней

панели)   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3) Общие меры предосторожности

1. Не  открывайте  корпус  аппарата.  Внутри

нет  составных  частей,  подлежащих

обслуживанию.  Если вы что-либо уроните

внутрь  аппарата  во  время  установки,

обратитесь по месту его приобретения.

2. Для

очистки

корпуса

пользуйтесь

сухой  мягкой  тканью.  Ни  в  коем

случае  не  пользуйтесь  грубой  тканью,

растворителем,  бензином  или  спиртом.

При сильном загрязнении слегка намочите

мягкую ткань холодной или теплой водой и

аккуратно сотрите грязь.

Аккумулятор
автомобиля

Рисунок 1
