25
4) Меры предосторожности при установке
1. Прежде, чем приступить к установке
аппарата, подготовьте все необходимые
для этого принадлежности.

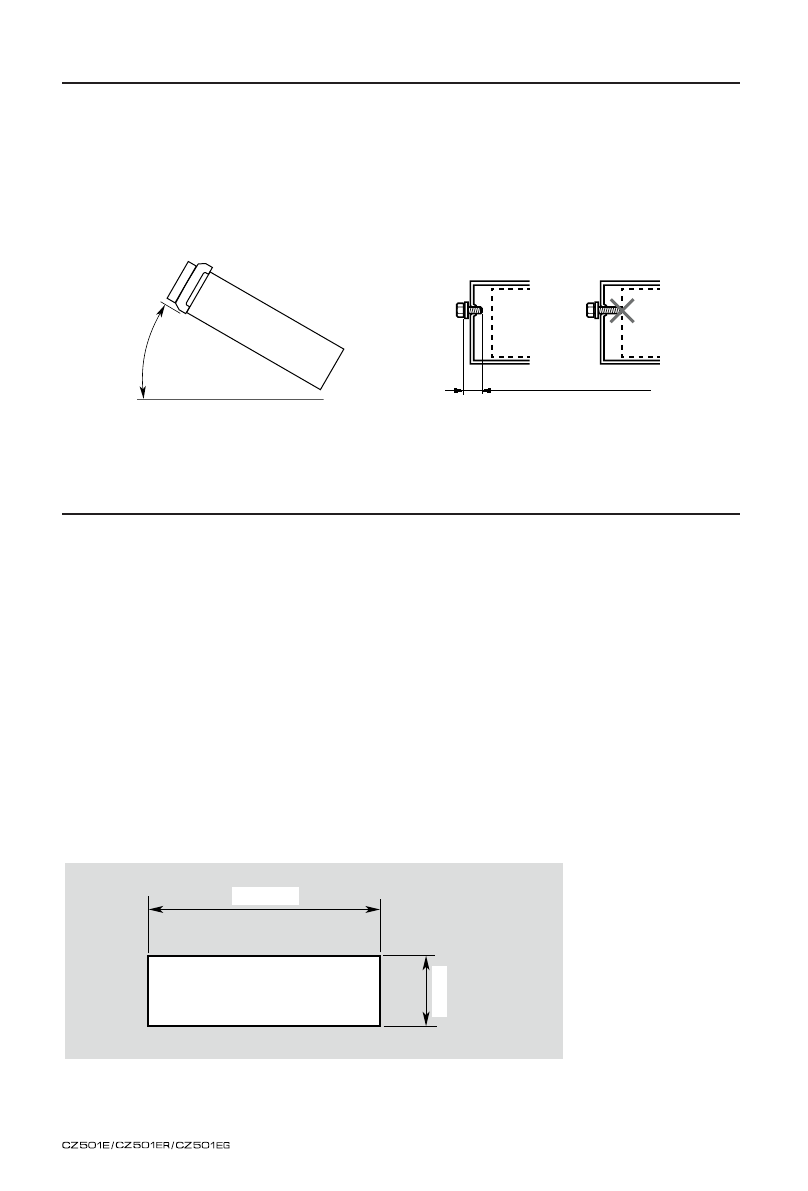

2. Устанавливайте аппарат под углом не
более 30° к горизонтальной плоскости.
(Рисунок 2)
3. Если вы собираетесь как-либо доработать
корпус
автомобиля,
например,
просверлить отверстия, предварительно
проконсультируйтесь
по
месту
приобретения автомобиля.
4. При установке пользуйтесь шурупами из
комплекта поставки.
Применение других шурупов может
привести к неисправности.
(Рисунок 3)
5) Установка основного блока
1. Поместите универсальный установочный кронштейн на приборную панель и с помощью
отвертки отогните все фиксаторы на кронштейне, а затем закрепите их.
2. Подключите проводку в соответствии с указаниями раздела 7.
3. До упора вставьте основной блок в универсальный установочный кронштейн.
4. Наденьте верхнюю и нижнюю часть кольца таким образом, чтобы защелкнулись все крючки.
Примечания:
1. Для некоторых моделей автомобилей требуются специальные установочные приспособления.
Более подробную информацию вы можете получить по месту приобретения аппарата.
2. Надежно закрепляйте передние фиксаторы, чтобы предотвратить падение основного блока.
• Размеры отверстия консоли
Не более 6 мм (шуруп M5)
Макс. 30
Рисунок 2
Рисунок 3
Корпус Корпус
Повреждение
(182 мм)
53
м
м
Отверстие
