) Подсоединение дополнительного оборудования; • Подключение внешнего усилителя - Clarion CZ301E - Инструкция по эксплуатации - Страница 27

CZ3O1E

26

26

A

B

C

16

14

12

10

8

6

4

2

15

13

11

9

7

5

3

1

1

3

5

7

2

4

6

8

1

3

5

7

2

4

6

8

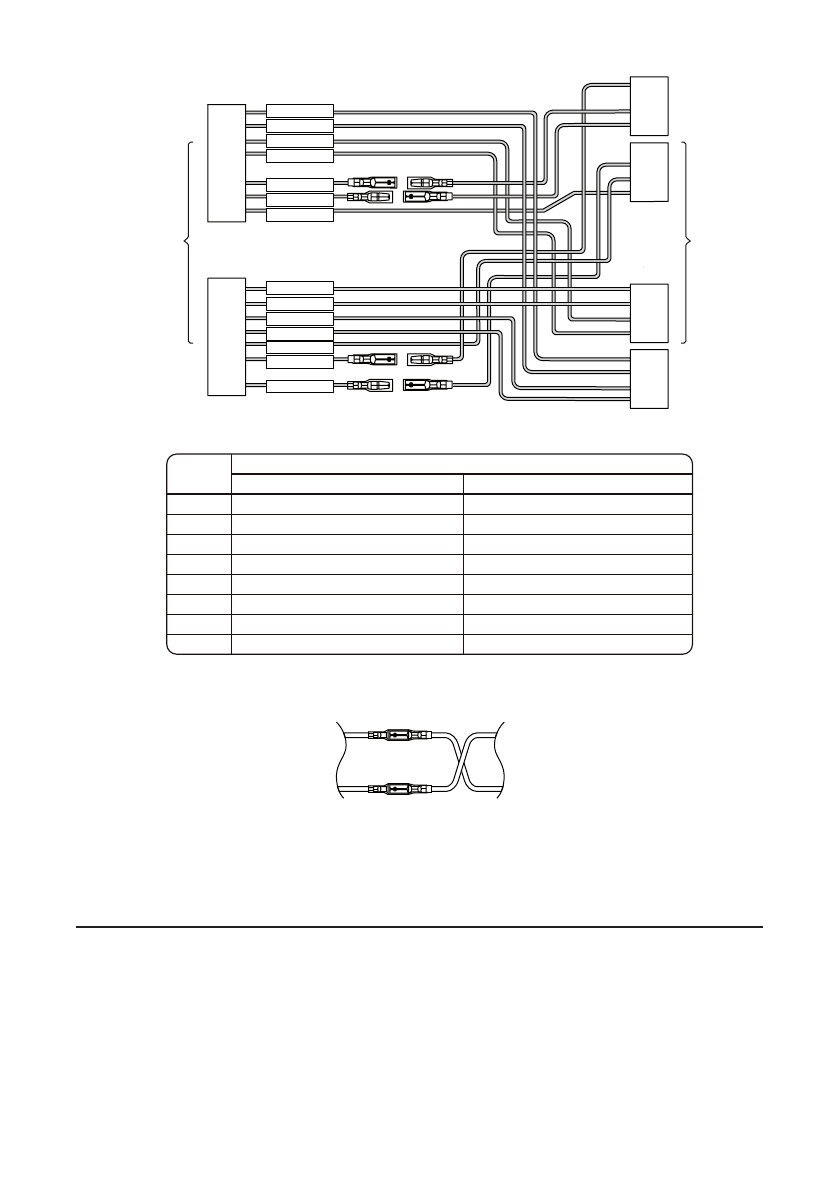

Тыловой правый –

Фронтальный правый –

Фронтальный левый +

Тыловой левый +

ДУ усилителя

Акселератор +

Заземление

Тыловой правый +

Фронтальный правый +

Фронтальный левый –

Тыловой левый –

Освещение

Откл. звука от телефона

Аккумулятор +

Местопо-

ложение

Функция

Разъем А

Разъем В

1

Тыловой правый (+)/ Пурпурный

2

Тыловой правый (-) – Пурпурный в черную полоску

3

Фронтальный правый (+)/ Серый

4

Аккумулятор 12 В (+)/ Желтый

Фронтальный правый (-)/ Серый в черную полоску

5

Управление антенной/усилителем /Синий

Фронтальный левый (+)/ Белый

6

Освещение/Оранжевый с белой полоской

Фронтальный Левый (-)/ Белый в черную полоску

7

Акселератор +/Красный

Тыловой левый (+)/ Зеленый

8

Заземление/Черный

Тыловой Левый (-)/ Зеленый в черную полоску

Для VW и Audi: Измените проводку, как показано выше

Желтый

Желтый

Красный

Красный

8) Подсоединение дополнительного оборудования

•   Подключение внешнего усилителя

  Внешние усилители можно подключить к 2-канальным выходным разъемам RCA. Во из-

бежание выхода устройства из строя убедитесь в том, что разъемы не заземлены или не

закорочены.
