21

CZ3O1E

21

9.  РУКОВОДСТВО ПО УСТАНОВКЕ И

  ПОДСОЕДИНЕНИЮ ПРОВОДКИ

СОДЕРЖАНИЕ

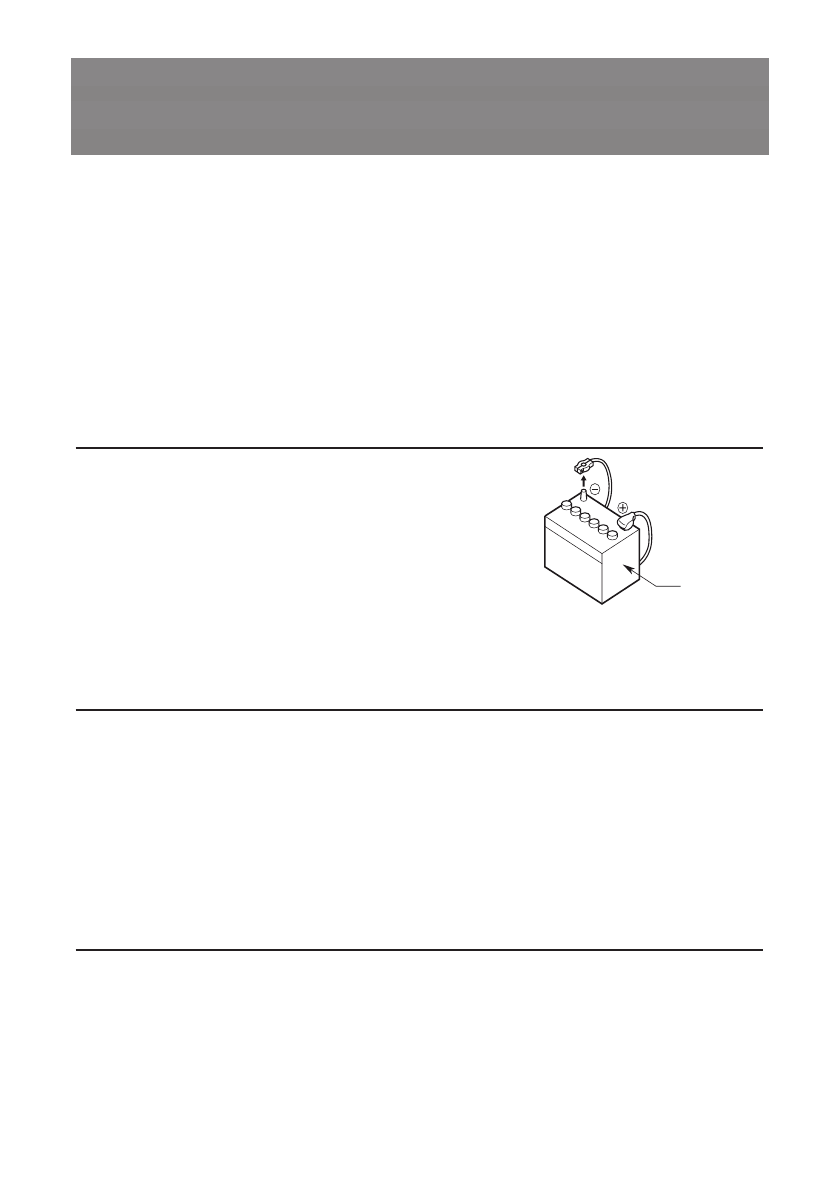

Рисунок 1

Аккумулятор

автомобиля

1) Прежде, чем приступить

2) Комплектация

Основное устройство  . . . . . . . . . . . . . . . . . . 1

Передняя панель   . . . . . . . . . . . . . . . . . . . . . 1

Окантовка   . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Крепежный кронштейн  . . . . . . . . . . . . . . . . . 1

Специальный винт . . . . . . . . . . . . . . . . . . . . . 1

Резиновая прокладка  . . . . . . . . . . . . . . . . . . 1

Шурупы М5 х 6 мм . . . . . . . . . . . . . . . . . . . . . 4

L-образный ключ  . . . . . . . . . . . . . . . . . . . . . . 2

Соединитель  . . . . . . . . . . . . . . . . . . . . . . . . . 1

Пульт ДУ (с батарейкой)  . . . . . . . . . . . . . . . . 1

Кейс съемной панели управления  . . . . . . . . 1

Руководство пользователя  . . . . . . . . . . . . . . 1

Гарантийный талон  . . . . . . . . . . . . . . . . . . . . 1

Специальный винт (крепление передней

панели) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3) Общие меры предосторожности

1.  Не открывайте корпус устройства. Внутри

нет составных частей, подлежащих

обслуживанию. Если Вы что-либо уроните

внутрь аппарата во время установки, обра-

титесь по месту его приобретения.

2.  Для очистки корпуса пользуйтесь сухой

мягкой тканью. Ни в коем случае не поль-

зуйтесь грубой тканью, растворителем,

бензином или спиртом.

  При сильном загрязнении слегка намочите

мягкую ткань холодной или теплой водой и

аккуратно сотрите грязь.

1. Данный аппарат предназначен для

установки исключительно в автомобили с

заземлением на (-) и источником постоян-

ного напряжения питания 12 В.

2. Внимательно прочтите настоящее руко-

водство.

3. Прежде, чем приступить к работе, отсое-

дините от клеммы аккумулятора (-) провод.

Это предотвратит короткие замыкания в

процессе установки. См. Рисунок 1.

1) Прежде, чем приступить . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
2) Комплектация  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3) Общие меры предосторожности  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
4) Меры предосторожности при установке  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
5) Установка основного блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
6) Извлечение основного блока  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
7) Проводка и подсоединения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
8) Подсоединение дополнительного оборудования . . . . . . . . . . . . . . . . . . . . . . . . . . 26
