• Размеры отверстия консоли - Clarion CZ301E - Инструкция по эксплуатации - Страница 23

CZ3O1E

22

22

4) Меры предосторожности при установке

1. Прежде, чем приступить к установке ап-

парата, подготовьте все необходимые для

этого принадлежности.

2. Устанавливайте аппарат под углом не

более 30° к горизонтальной плоскости.

  См. Рисунок 2

3. Если вы собираетесь как-либо доработать

корпус автомобиля, например, просвер-

лить отверстия, предварительно про-

консультируйтесь по месту приобретения

автомобиля.

4. При установке пользуйтесь шурупами из

комплекта поставки.

  Применение других шурупов может при-

вести к неисправности. См. Рисунок 3

5) Установка основного блока

1.  Поместите универсальный установочный кронштейн на приборную панель и с помощью от-

вертки отогните все фиксаторы на кронштейне, а затем закрепите их.

2.  Подключите проводку в соответствии с указаниями раздела 7.

3.  До упора вставьте основной блок в универсальный установочный кронштейн.

4. Наденьте внешний щиток таким образом, чтобы защелкнулись все крючки.

Примечание:

1. Для некоторых моделей автомобилей требуются специальные установочные приспособле-

ния. За подробностями обратитесь по месту приобретения аппарата.

2. Надежно закрепляйте передние фиксаторы, чтобы предотвратить падение основного блока.

• Размеры отверстия консоли

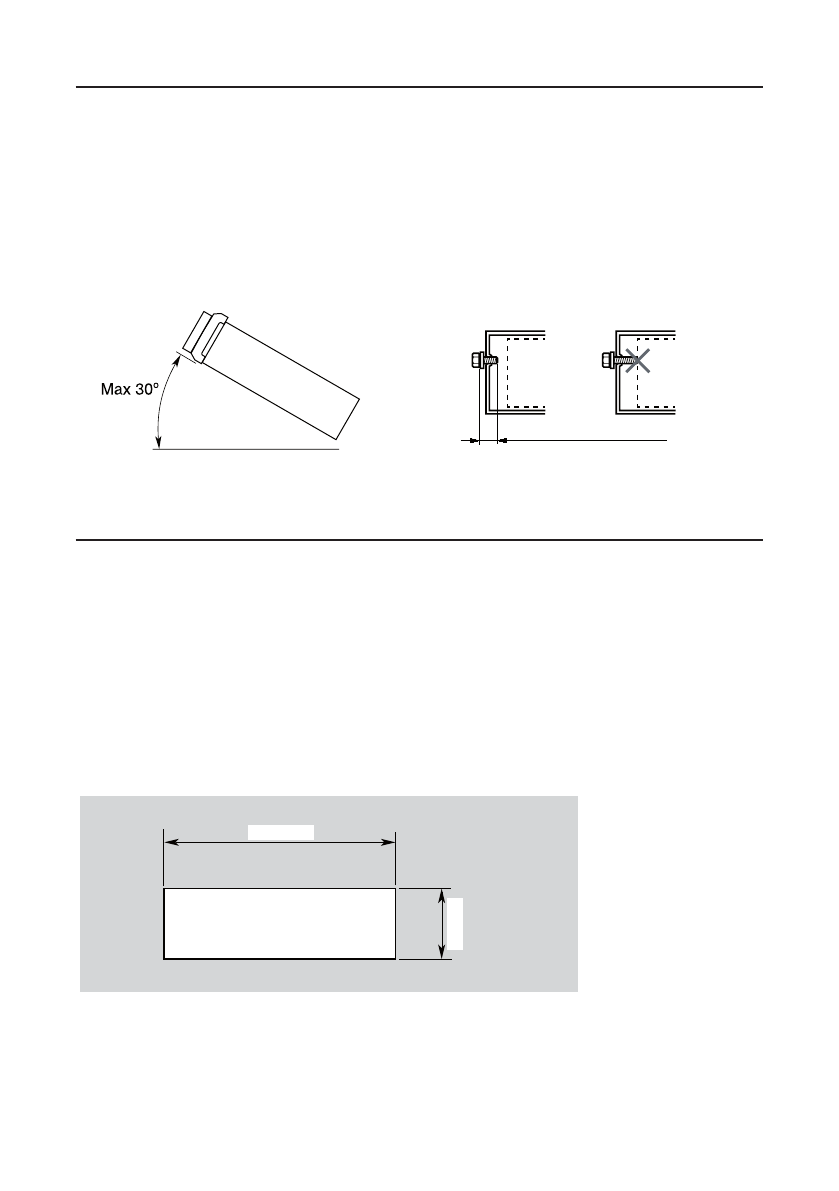

Рисунок 2

Рисунок 3

Не более 6 мм (шуруп M5)

Корпус                        Корпус

Повреждение

182 мм

53

 м

м

Отверстие
