Установка - Alpine IVE-W585BT - Инструкция по эксплуатации - Страница 83

83

-RU

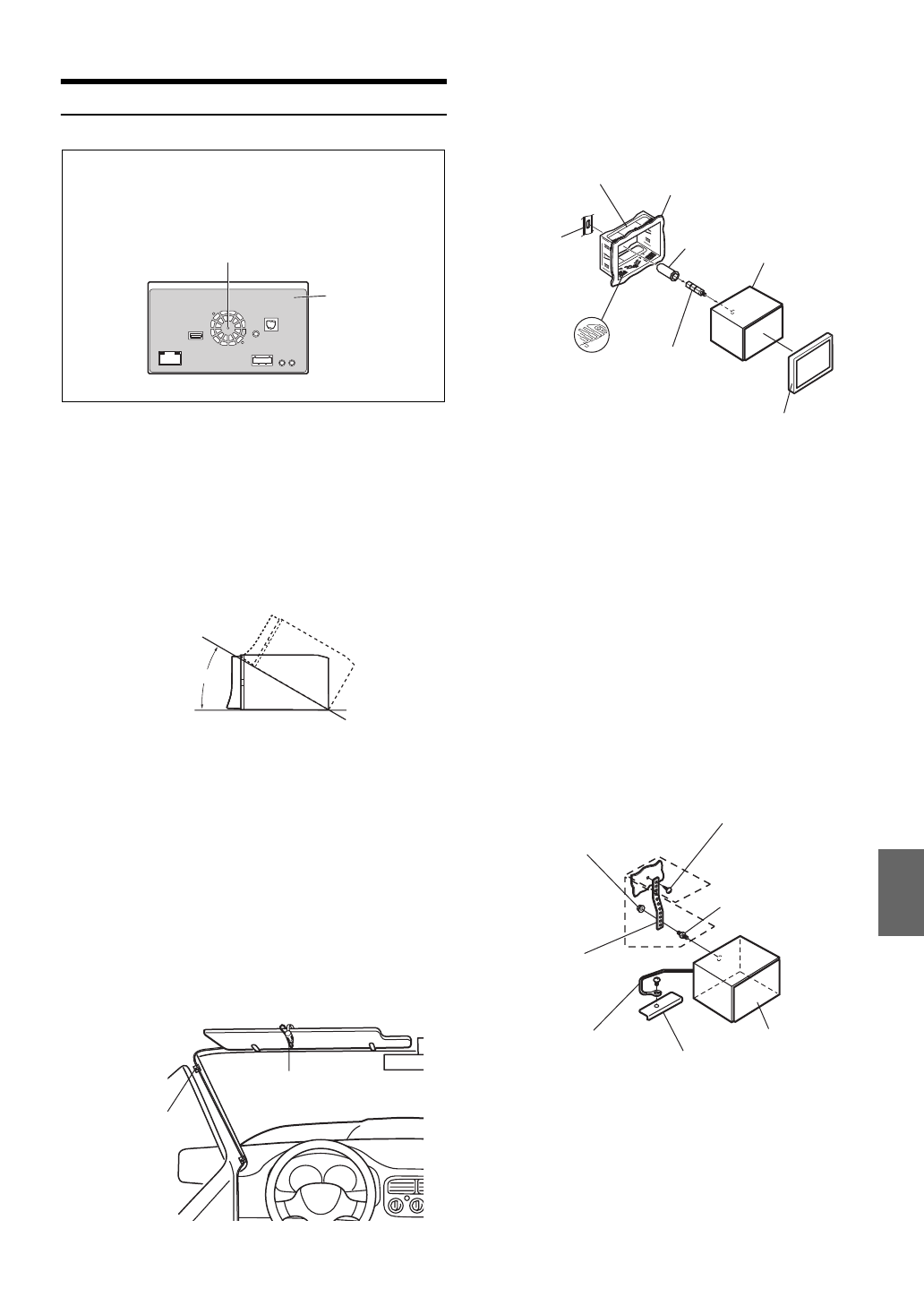

Установка

Предупреждение о выборе места установки

1

Угол установки
Устанавливайте под углом от полностью
горизонтального положения до 30°. Имейте в
виду, что установка под углом, выходящим за
пределы указанного диапазона, ухудшает
эксплуатационные характеристики и может
привести к повреждению.

2

Установка микрофона.

Для обеспечения безопасности убедитесь в следующем:

•

место для установки устойчивое и прочное;

•

установка не создаст помех для обзора водителя и
выполнения действий;

•

микрофон расположен в месте, удобном для хорошего
приема голоса водителя (на солнцезащитном
козырьке и т.п.).

При использовании микрофона не следует менять
положение тела, характерное для водителя за рулем.
Это может отвлекать внимание и мешать безопасному
движению. При установке микрофона тщательно
оценивайте направление и расстояние. Убедитесь, что
голос водителя хорошо принимается в выбранном
месте.

3

Снимите монтажный стакан с основного блока
(см. раздел “Снятие” на стр. 84).
Задвиньте устройство в монтажную корзину и
закрепите.

*

1

Если установленная монтажная корзина плохо
закрепляется в приборной панели, можно немного
развести нажимные пластины.

*

2

Можно установить входящую в комплект лицевую
панель.

4

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной
головкой в заднюю панель устройства
IVE-W585BT и наденьте на болт резиновый
колпачок. Если автомобиль не оборудован
кронштейном, укрепите на главном блоке
металлическую монтажную полосу (не входит в
комплект). Прикрепите заземляющий провод
устройства к оголенной металлической
поверхности с помощью винта (

*

1

), уже

закрепленного на корпусе автомобиля.
Подключите все выводы устройства IVE-W585BT
в соответствии с описанием, представленным в
разделе “ПОДКЛЮЧЕНИЕ”.

•

Винты с маркировкой “*2”: используйте
соответствующие винты для выбранного расположения
установки.

Внимание!

Не блокируйте вентилятор и радиатор устройства, иначе
циркуляция воздуха может быть затруднена. В этом случае
тепло будет накапливаться внутри устройства, что может
привести к пожару.

Отверстие для

Задняя часть устройства

Радиатор

<пример>

0 -30°

Кабельный
зажим
(приобретается
дополнительно)

Микрофон

Монтажный стакан
(в комплекте)

Приборная панель

Резиновый колпачок
(в комплекте)

Лицевая панель

*

2

 (в комплекте)

Данное устройство

Шестигранный
болт (в комплекте)

Кронштейн

Нажимные
пластины

*

1

Шестигранная
гайка (M5)

Винт

Двухсторонний болт

Данное
устройство

Корпус

Вывод
заземления

Металлическая
монтажная
полоса

*

2

*

1
