49

-RU

Информация о направляющей
камеры заднего вида

Чтобы отобразить направляющую, в разделе “Настройка
включения и выключения направляющей (ON/OFF)” (стр. 48)
выберите значение On. Также о настройке направляющих см.
раздел “Регулировка направляющей камеры заднего вида”
(стр. 48). Также есть возможность отключить отображение
направляющей на экране изображения с камеры заднего вида.

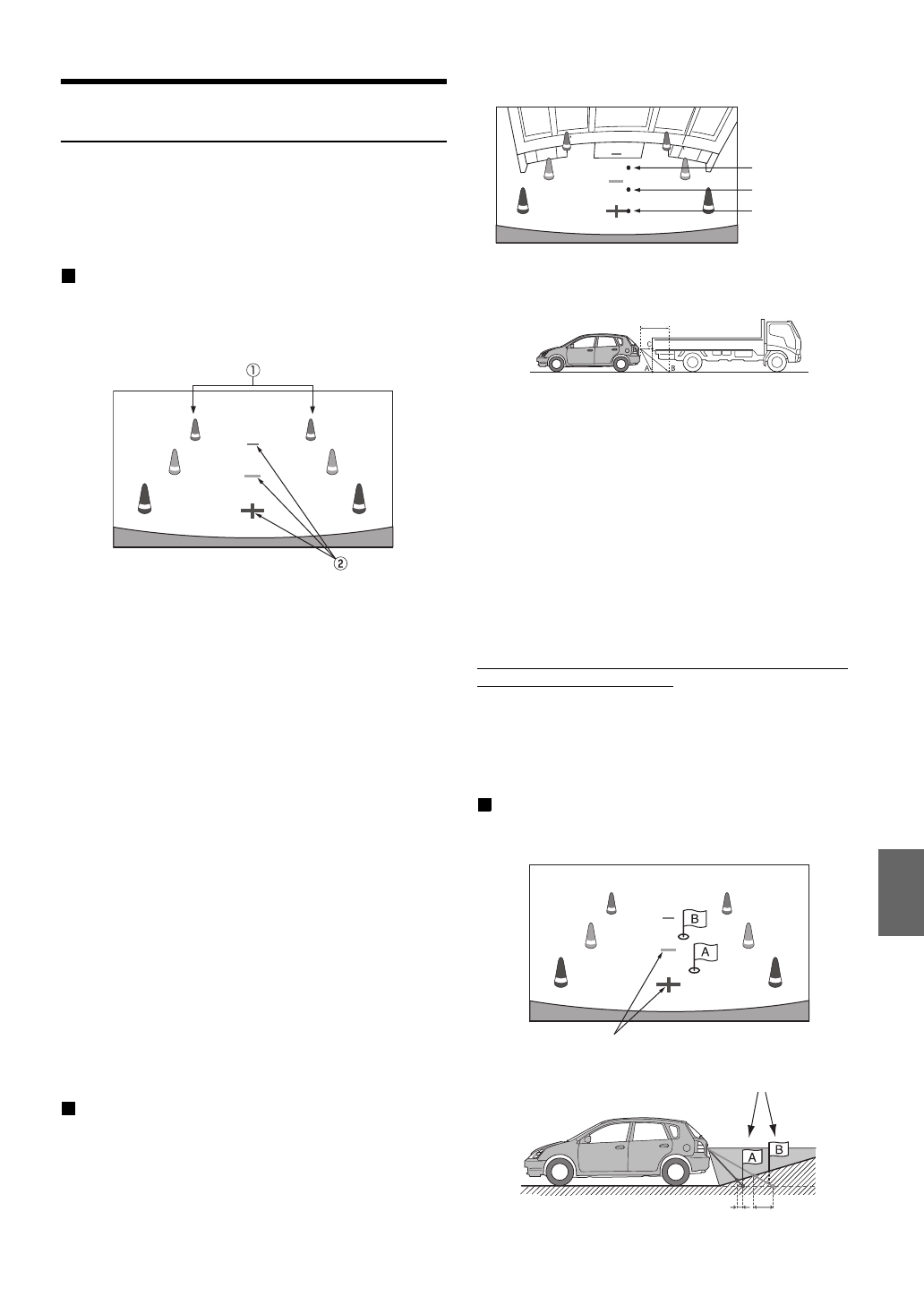

Значение меток

Когда рычаг переключения скоростей установлен в положение
заднего хода, на дисплее отображается изображение с камеры
заднего вида. Направляющие помогают оценить ширину
автомобиля и расстояние от заднего бампера.

1

Метки ширины автомобиля (красные, желтые и
зеленые— в порядке увеличения расстояния)

Если калибровка выполнена правильно, метки
указывают ширину автомобиля. При движении задним
ходом такое изображение помогает направлять
автомобиль по прямой траектории.

Метки указывают расстояние от задней части
автомобиля (от края заднего бампера).
• Метки не перемещаются синхронно с рулевым

колесом.

• Установите метки согласно ширине автомобиля.

2

Направляющие метки расстояния

Метки указывают расстояние от задней части
автомобиля (от края заднего бампера).
• Метки не перемещаются синхронно с рулевым

колесом.

• Рекомендуется измерить фактическое расстояние до

меток при парковке автомобиля на ровной
поверхности.

•

В зависимости от состояния автомобиля или
поверхности дороги диапазон видимости может
варьироваться.

•

У камеры ограниченный диапазон видимости. Объекты,
находящиеся под предельными углами к камере (например,
под бампером или по краям бампера), могут не попасть в
зону видимости камеры.

•

Изображение окружающей территории с камеры заднего
вида может немного отличаться от фактического.

•

В зависимости от автомобиля направляющие могут
отклоняться вправо или влево. Это не является
неисправностью.

Направляющие метки расстояния

Направляющие расстояния указывают расстояние от заднего
бампера до уровня поверхности, на которой находится
автомобиль. Точно рассчитать расстояние до объектов,
находящихся выше уровня земли может быть затруднительно.
В приведенном примере расстояние до точки A составляет
0,5 м, а расстояние до точки B — 1 м.

<Экран>

<Расположение A, B и C>

На экране, в соответствии с отметками направляющих
расстояния, кажется, что грузовик припаркован на
расстоянии приблизительно 1 м (точка B). На самом
деле, если бы автомобиль сдавал задним ходом до
точки A, он столкнулся бы с грузовиком.
На экране точки A, B и C кажутся расположенными в
порядке возрастания расстояния. Но фактически
точки A и C расположены на одинаковом расстоянии, а
точка B находится дальше, чем точки A и C.

•

Отметка ширины автомобиля отражает расстояние до
поверхности дороги. Расстояние до объекта на дороге,
представленное направляющими, может несколько
отличаться от фактического.

Расхождение показаний экранного изображения и
реального рельефа дороги

Перечисленные ниже условия способствуют расхождениям
между показаниями направляющих на экране и фактическим
состоянием поверхности дороги. (Изображение на
иллюстрациях для случая, когда камера установлена в
стандартное положение.)

Пример. Участок дороги позади автомобиля
поднимается вверх.

<Экран>

<Расположение автомобиля>

C

B
A (прибл. 0,5 м)

прибл. 1 м

Направляющие метки расстояния

Фактические расстояния

Ошибка Ошибка
