97

-RU

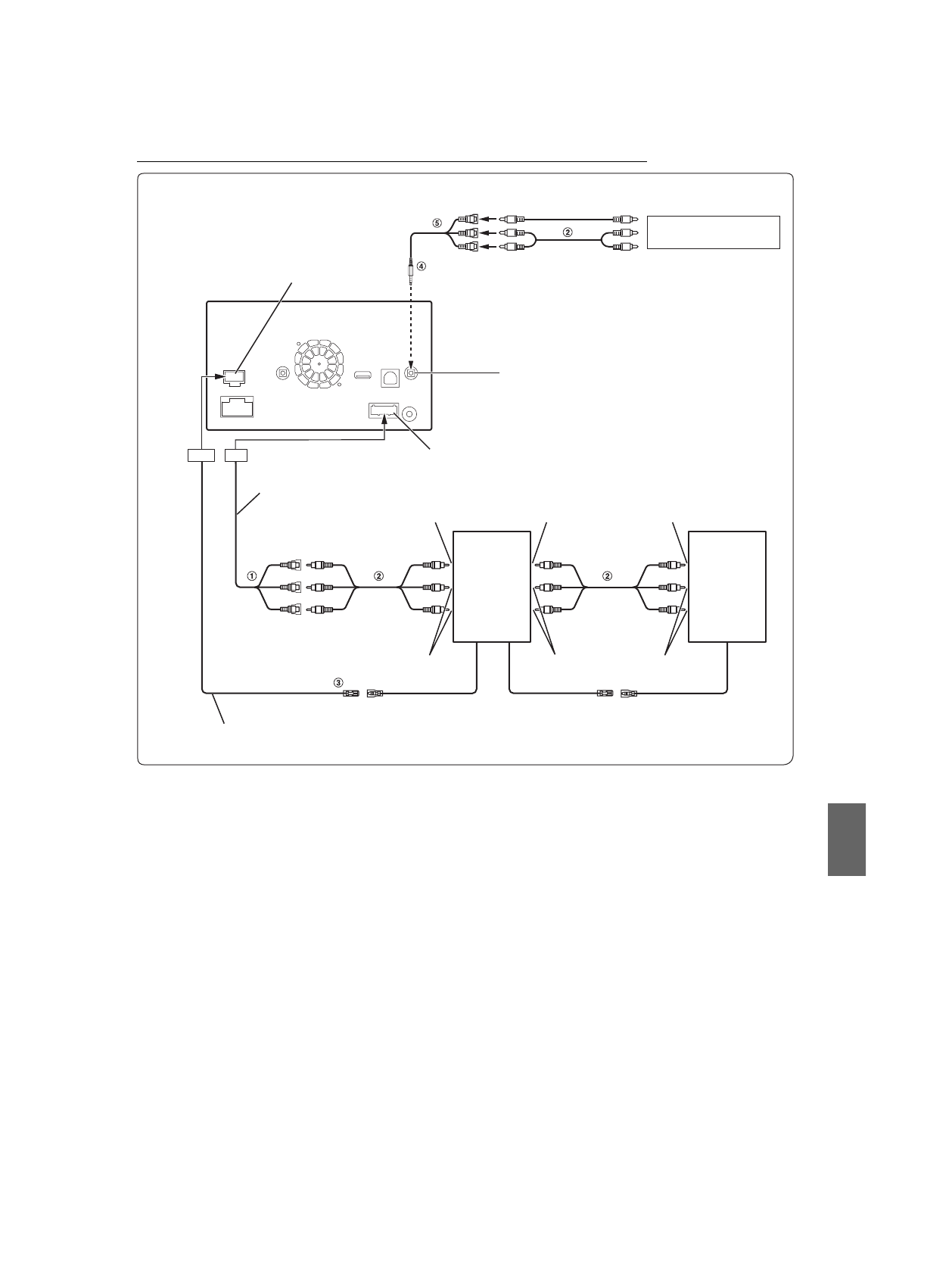

Подключение мобильного цифрового ТV приемника /USB-плеера и DVD-чейнджера

1

Разъемы видео/аудиовходов (AUX INPUT)

2

Кабельный удлинитель RCA (приобретается
дополнительно)

3

Выходной кабель дистанционного управления
(Коричневый)

Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.

4

Интерфейсный кабель AV/RCA (4-полюсный
миниразъем AV к разъему 3-RCA) (приобретается
дополнительно)

5

Разъемы видео/аудиовходов

ЖЕЛТЫЙ – видеовход, КРАСНЫЙ - правый аудиовход,
БЕЛЫЙ – левый аудиовход.

•

Есть возможность подключить еще одно внешнее устройство, только если для параметра “Имя ист. 1” установлено
значение “DVB-T” или “USB-проигрыватель”. См.“Настройка 1 имени источника AUX (настройка AUX)” (стр. 52).

•

Чтобы подключить внешнее устройство к разъему iPod VIDEO, установите для параметра “Выбор AUX3” значение
“AUX3.” См. “Настройка AUX3” (стр. 52).

Разъем камеры

Разъем AUX/PRE OUT

Кабель AUX/PRE OUT

(Желтый)

(Красный)

(Белый)

Входной разъем VIDEO устройства iPod

К разъему
аудиовхода

Мобильный
цифровой ТВ
приемник
(приобретается
дополнительно)
или
USB-плеер
(приобретается
дополнительно)

Кабель камеры

REMOTE OUT

(Коричневый)

REMOTE IN

(Белый/Коричневый)

REMOTE OUT

(Белый/Коричневый)

REMOTE IN

(Белый/Коричневый)

К разъему видеовыхода

К разъему аудиовыхода

К разъему видеовыхода

К разъему
аудиовыхода

DVD-чейнджер
(приобретается
дополнительно)

К разъему видеовыхода

DVD-плеер

(приобретается

дополнительно)

К разъему аудиовыхода

К разъему видеовхода

DVE-5207 и др.
