Alpine IVE-W535BT - Инструкция по эксплуатации - Страница 90

90

-RU

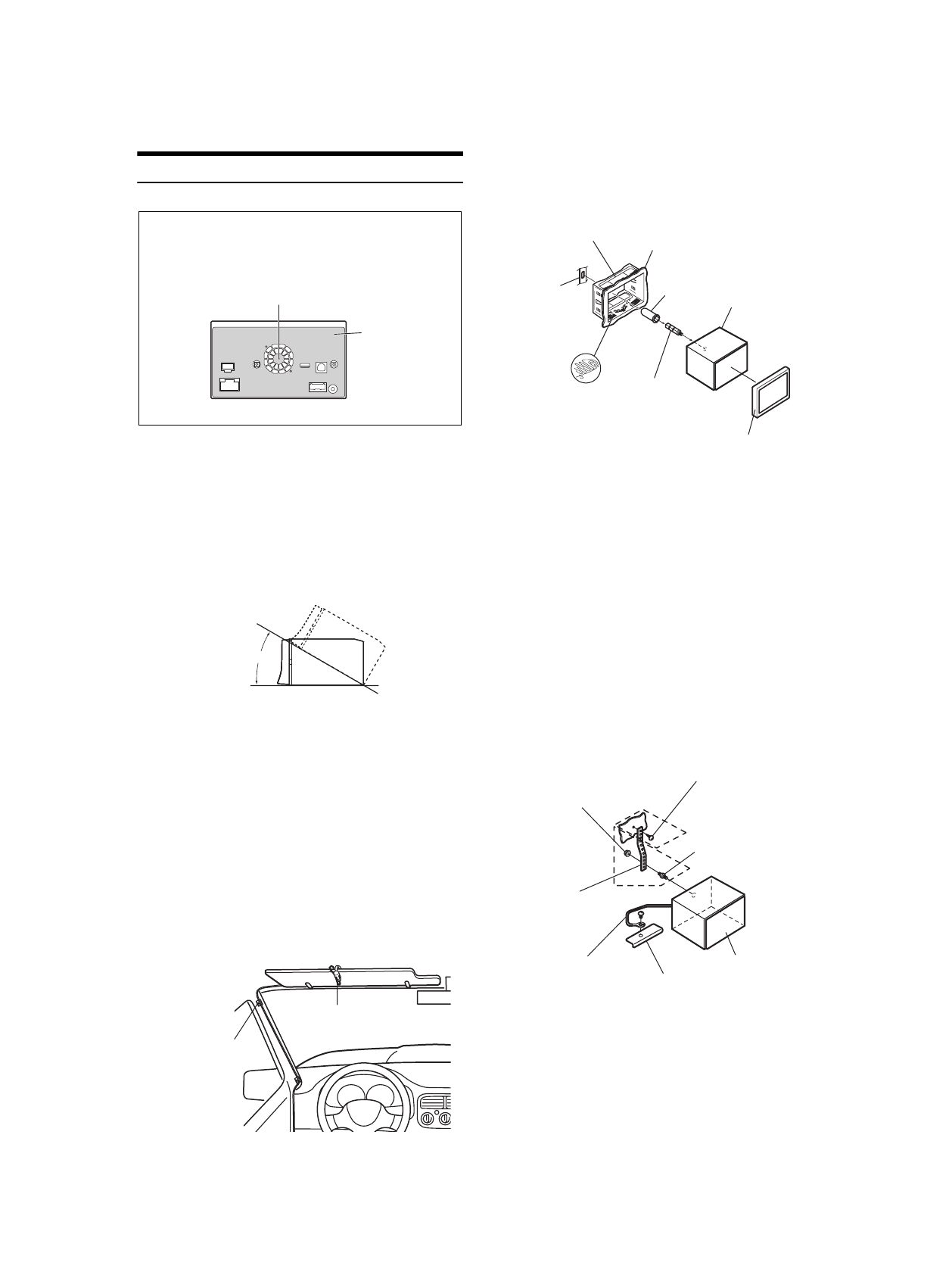

Установка

Предупреждение о выборе места установки

1

Угол установки
Устанавливайте под углом от полностью
горизонтального положения до 30°. Имейте в
виду, что установка под углом, выходящим за
пределы указанного диапазона, ухудшает
эксплуатационные характеристики и может
привести к повреждению.

2

Установка микрофона.

Для обеспечения безопасности убедитесь в следующем:

•

Место для установки устойчивое и прочное.

•

Установка не создаст помех для обзора водителя и
выполнения действий.

•

Микрофон расположен в месте, где хороший прием
голоса водителя (на солнцезащитном козырьке и
т.п.).

Когда говорите в микрофон, не следует менять свое
обычное положение тела, принятое для вождения
автомобиля. Такие действия отвлекают внимание и
могут помешать безопасному движению автомобиля.
Когда устанавливаете микрофон, тщательно
оценивайте направление и расстояние. Убедитесь, что
в выбранном месте голос водителя хорошо
принимается.

3

Снимите монтажный стакан с основного блока
(см. раздел “Удаление” на стр. 91).
Сдвиньте устройство в монтажную рамку и
закрепите.

*

1

Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

*

2

Можно установить входящую в комплект лицевую
панель.

4

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой
в заднюю панель устройства IVE-W535BT и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с
помощью винта (

*

1

), уже закрепленного на

корпусе автомобиля. Подключите все выводы
устройства IVE-W535BT в соответствии с
описанием, представленным в разделе
ПОДКЛЮЧЕНИЕ.

•

Винты с маркировкой “*2”: используйте
соответствующие винты для выбранного расположения
установки.

Осторожно

Не блокируйте вентилятор и радиатор устройства,
иначе циркуляция воздуха может быть затруднена.
При блокировке тепло будет накапливаться внутри
устройства, что может привести к возгоранию.

Отверстие для

Задняя часть устройства

Радиатор

<пример>

0 -30°

Кабельный зажим

(приобретается

дополнительно)

Микрофон

Монтажный стакан
(в комплекте)

Приборная панель

Резиновый колпачок
(в комплекте)

Лицевая панель

*

2

 (в комплекте)

Данное устройство

Шестигранный болт
(в комплекте)

Ключ для
кронштейна

Нажимные
пластины

*

1

Шестигранная гайка (M5)

Шуруп

Двухсторонний болт

Данное устройство

Корпус

Вывод заземления

Металличес-
кая монтажная
полоса

*

2

*

1
