10

 | Polski

2 609 007 297 | (13.6.13)

Bosch Power Tools

Optymalny dla konkretnego zastosowania stopień oscylacji
można dobrać jedynie drogą prób. Następujące wskazówki
mogą ułatwić dobór:
– oscylacja powinna być tym mniejsza (względnie całkowicie

wyłączona), im dokładniejsze ma być cięcie, o miękkich,
nie wyszczerbionych krawędziach.

– do obróbki materiałów cienkich (np. blach), ruch oscyla-

cyjny należy wyłączyć.

– obróbkę materiałów twardych (np. stali) należy prowadzić

przy małych ruchach oscylacyjnych.

– obróbki materiałów miękkich oraz cięcia drewna zgodnie z

rysunkiem słojów, można dokonywać z maksymalną wiel-
kością ruchu oscylacyjnego.

Ustawianie kąta uciosu (zob. rys. G)

Aby ustawić kąt cięcia, podstawę

6

 można pochylić w prawo

lub lewo w zakresie do 45 °  na prawo lub lewo.

Przy cięciu pod kątem zastosowanie obudowy

9

  i osłony  prze-

ciwodpryskowej

16

 nie jest możliwe.

W razie potrzeby zdjąć pokrywę ochronną

9

 (zob. „Osłona od-

sysania“, str. 9) i usunąć osłonę przeciwodpryskową

16

 (zob.

„Płytka ochronna“, str. 9).

Wyjąć magazynek

5

 z podstawy

6

 (PST 800 PEL/

PST 8000 PEL).

Zwolnić śrubę

19

 i przesunąć lekko podstawę

6

  w kierunku

króćca odsysania

4

.

W celu umożliwienia precyzyjnego ustawienia kątowego pod-
stawa posiada z prawej i lewej strony aretowane położenia:
0 ° , 22,5 °  i 45 ° . Przechylić podstawę

6

 na wybraną pozycję,

zgodnie z podziałką

20

. W celu ustawienia innych wartości

położeń kątowych należy wykorzystać kątomierz.

Następnie do oporu wsunąć podstawę

6

 w kierunku brzesz-

czotu

15

.

Dokręcić ponownie śrubę

19

.

Kontrola linii cięcia przy cięciach ukośnych

Dla ułatwienia kontroli linii cięcia na okienku „Cut Control“

11

umieszczony został wskaźnik

21

 cięcia pod kątem prostym 0 °

i po jednym wskaźniku

22

 cięcia w lewą lub w prawą stronę

pod kątem 45 °  zgodnie z podziałką

20

.

Wskaźnik cięcia pod kątem między 0 °  i 45 °  można uzyskać
proporcjonalnie. Można go dodatkowo zaznaczyć na okienku

„Cut Control“

11

 za pomocą niezmywalnego pisaka, a potem

ponownie usunąć.

W przypadku cięć precyzyjnych należy uprzednio wykonać
cięcia próbnego.

Przestawianie płyty podstawy (zob. rys. G)

Wykonywanie cięć w pobliżu krawędzi możliwe jest po prze-
stawieniu podstawy

6

 w jej tylne położenie.

Zwolnić śrubę

19

 i przesunąć podstawę

6

 do oporu w kierun-

ku króćca odsysania

4

.

Dokręcić ponownie śrubę

19

.

Cięcie z przesuniętą stopką

6

 jest możliwe tylko przy kącie

uciosu wynoszącym 0 ° . Oprócz tego nie wolno stosować kon-
troli linii cięcia „Cut Control“ ze stopką

10

, ani też osłony prze-

ciwodpryskowej

16

.

Urządzenie wydmuchowe wiórów

Dzięki funkcji nadmuchu, który usuwa wióry

8

, użytkownik

może przez cały czas obserwować linię cięcia.

Uruchamianie



Należy zwrócić uwagę na napięcie sieci! Napięcie źród-
ła prądu musi zgadzać się z danymi na tabliczce znamio-
nowej elektronarzędzia. Elektronarzędzia przeznaczo-
ne do pracy pod napięciem 230 V można przyłączać
również do sieci 220 V.

Włączanie/wyłączanie

Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.
W celu

włączenia

 elektronarzędzia nacisnąć włącznik/

wyłącznik

2

.

W celu

unieruchomienia

 włącznika/wyłącznika

2

, należy go

wcisnąć i przytrzymując go w tej pozycji, przesunąć blokadę

1

na prawo lub lewo.
W celu

wyłączenia

 elektronarzędzia zwolnić włącznik/

wyłącznik

2

. Przy zablokowanym włączniku/wyłączniku

2

 na-

cisnąć go najpierw i następnie zwolnić.

Sterowanie prędkości skokowej

Przez zwiększenie i zmniejszenie nacisku na włącznik/wyłącz-
nik

2

 możliwe jest bezstopniowe sterowanie prędkości skoko-

wej włączonego elektronarzędzia.
Przy unieruchomionym włączniku/wyłączniku

2

 redukcja licz-

by skoków jest niemożliwa.
Niezbędna ilość skoków zależna jest od materiału i warunków
pracy i można ją wykryć w próbie praktycznej.

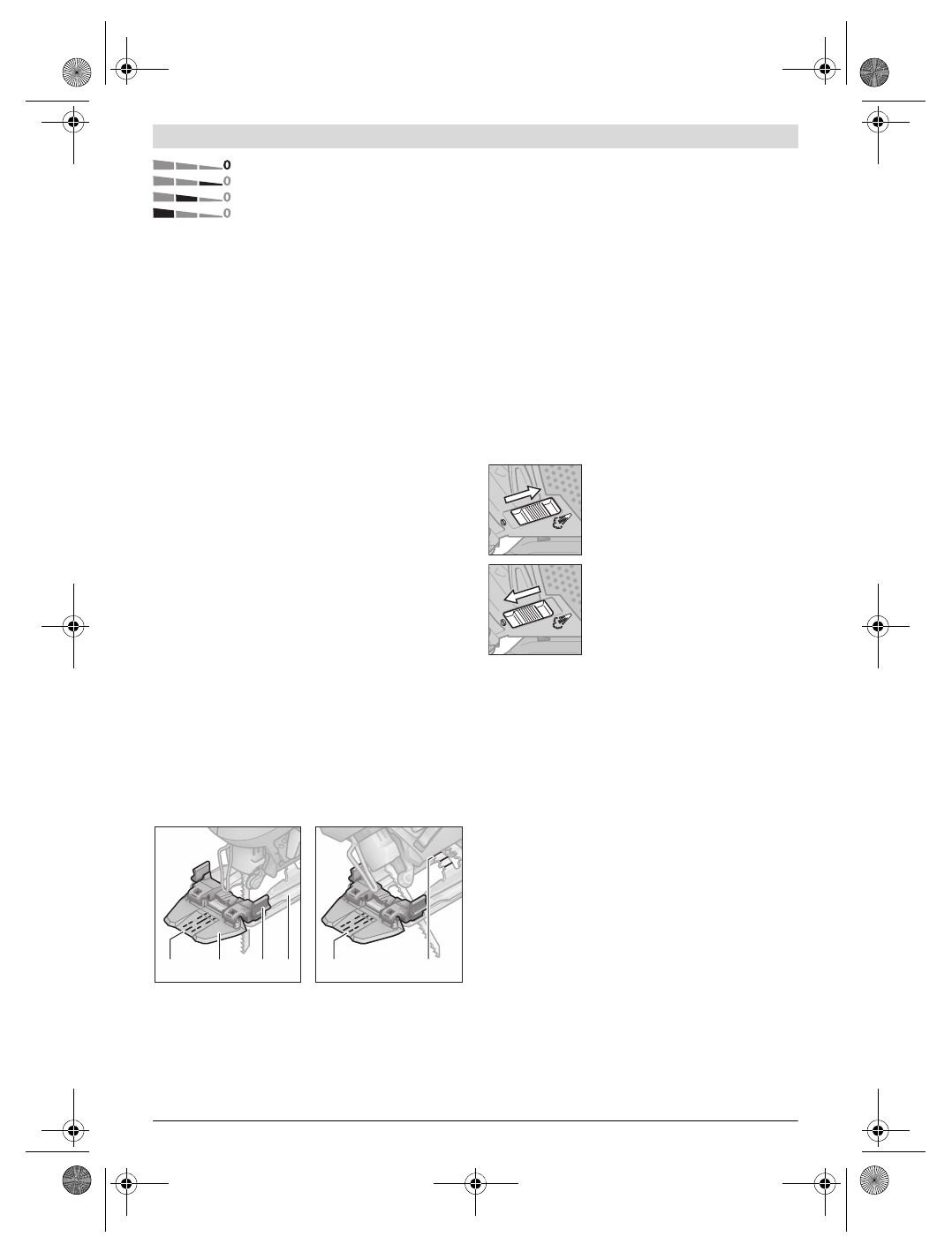

ruch oscylacyjny wyłączony
mały stopień oscylacji
średni stopień oscylacji
wysoki stopień oscylacji

0°

45°

45°

0°

22,5

°

45°

0°

45°

45°

21

22

11

10 6

20

Włączenie urządzenia wydmuchowego
wiórów: W przypadku prac, przy których
powstaje duża ilość odpadów – w  drew-
nie, tworzywach sztucznych itp., należy
przesunąć przełącznik

8

 w kierunku

króćca.

Wyłączenie urządzenia wydmuchiwania
wiórów: W przypadku prac w metalu, jak
również przy zamontowanym systemie
odsysania pyłu, należy przesunąć prze-
łącznik

8

 w kierunku brzeszczotu.
