ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

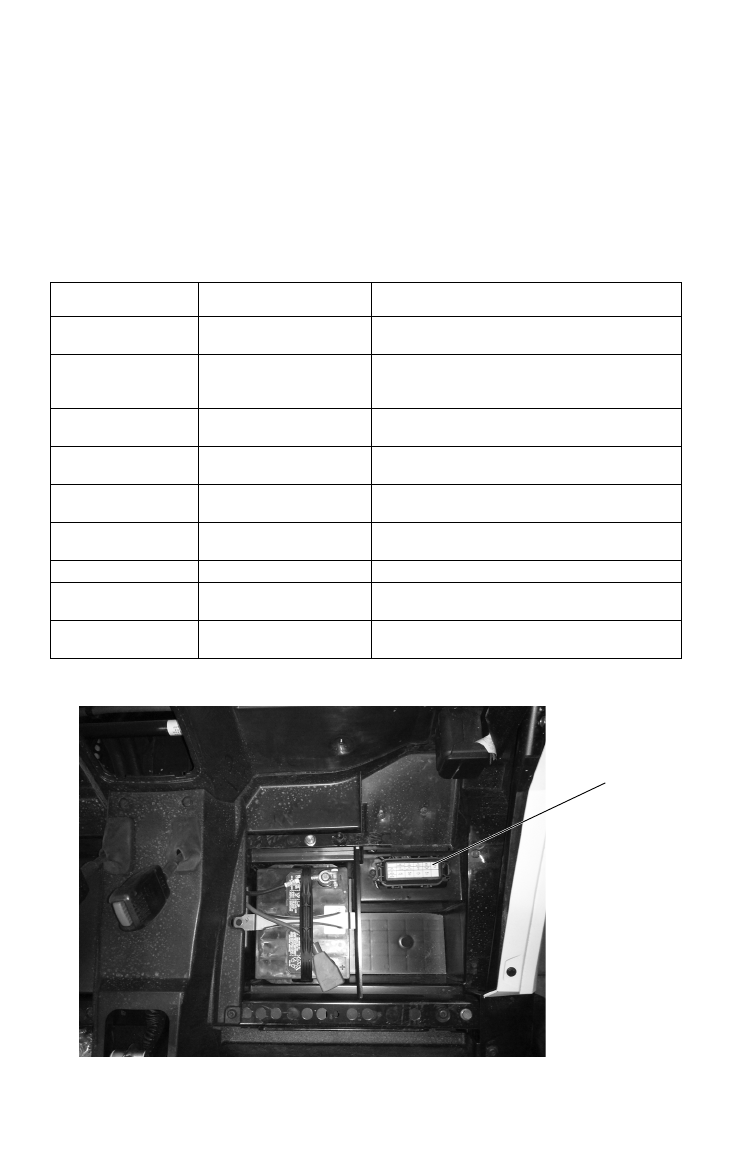

Блок предохранителей/Реле
В случае, если двигатель выключается и более не запускается, если
электроусилитель (если есть) перестал функционировать, или если
мели место электрические проблемы, возможно необходима замена
предохранителя. Выявите и устраните короткое замыкание цепей,
которое привело к выходу из строя предохранителя. Центр блока
предохранителя/реле расположен под сиденьем водителя (XP) и
под левым сиденьем пассажира (XP 4).
Цепь
Номинал
Функция
Вентилятор дви-
гателя
20А
Вентилятор двигателя
EFI
Предохранитель 10А Реле EFI, инжекторы, катушка зажига-
ния, ECM, реле вентилятора, реле
топливного насоса
КЛЮЧ
Предохранитель 10А Панель приборов, реле EFI, реле EPS,
замок зажигания
TERM
Предохранитель 10А Клеммный блок (под капотом),
внутреннее светодиодное освещение
EPS
Предохранитель 20А Электроусилитель рулевого
управления (EPS)
ОСВЕЩЕНИЕ
Предохранитель 10А Фары, задние фонари, освещение
приборной панели
ПРИВОД
Предохранитель 10А Полный привод (AWD)
Аксессуар
(RZR XP)
Предохранитель 10А Розетка 12В
Аксессуар
(RZR XP4)
Предохранитель 15A Розетка 12В (2)
Блок
предохранителей
Содержание
