28
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Сиденья
Перед поездкой всегда нажимайте на заднюю часть подушки сидений,
чтобы убедится, что они надежно закреплены.
Регулировка сидений
Сиденья оборудованы регулирующим рычагом, который находится под
сиденьем с правой стороны, потяните рычаг влево. Отрегулируйте сиде-
нье. Затем отпустите рычаг. Сиденье будет зафиксировано в той позиции,
которую вы выбрали.
Ослабьте (не выкручивайте полностью) 4 нижних винта крепления сала-
зок сиденья. Отрегулируйте сиденье. Затяните винты моментом 5.4 Нм.
Соблюдайте момент затяжки.
Снятие сиденья
1. Потяните вверх рычаг, рас-
положенный под задним
краем нижней части сиде-
нья.
2. Наклоните сиденье вперед
по ходу движения транспор-
тного средства.
3. Поднимите сиденье, для
того, чтобы снять его.
4. При установке сидения,
выполните процедуру в
обратном порядке. Убеди-
тесь что сиденье надежно
вошло в передние крепле-
ния, затем надавите на зад-
нюю часть, что
защелкнулась задняя защелка.
5. С силой нажмите на заднюю часть подушки сиденья чтобы активиро-
вать защелку.
Руль
Рулевая колонка может регу-
лироваться в вертикальном
положении для удобства води-
теля.
Для регулировки руля
нажмите и удерживайте регу-
лировочный рычаг, отрегули-
руйте руль, затем отпустите
регулировочный рычаг. Отпу-
стите регулировочный рычаг
после установки руля в нуж-
ное положение.

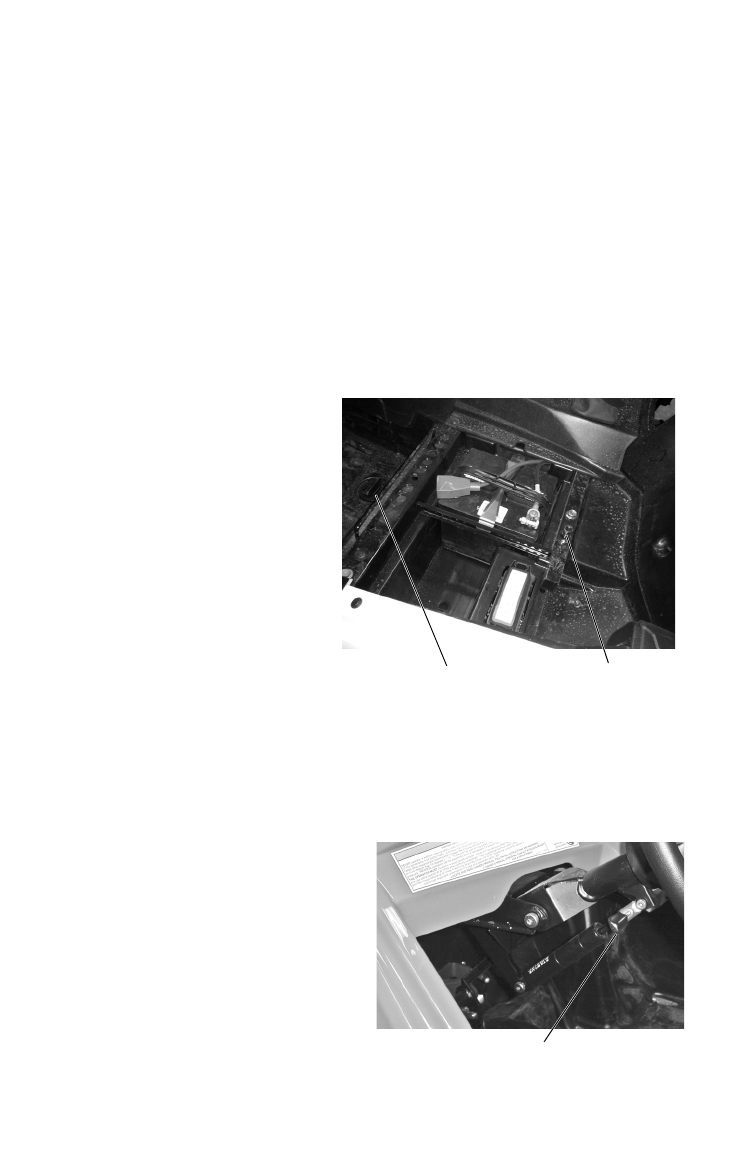

Переднее
крепление
сиденья
Защелка
сиденья
Регулировочный рычаг
