26
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Переключатели
Источники питания 12В
Ваш мотовездеход оснащен одним или несколькими источниками
питания 12В. Ода розетка располагается на приборной панели, вто-
рая (при наличии) в задней части и предназначена для пассажиров.
Розетки можно использовать для подключения 12В потребителей
тока. Электрический разъем источника питания расположен за при-
борной панелью. Задний источник питания находится под сиде-
ньями задних пассажиров.
Замок зажигания
Замок зажигания имеет 3 положения. Для запуска двигателя повер-
ните ключ зажигания. Процедура запуска двигателя указана на стр.
50.
Ключ можно вынуть из замка зажигания только в положении OFF.
OFF
(ВЫКЛ)
Двигатель выключен. Электросистема обесточена, за
исключением электрической розетки 12V.
ON
(ВКЛ)
Включено зажигание. Электросистема задействована.
START
(ВКЛ)
Поверните ключ в положение START для включения электриче-
ского стартера. При отпускании ключа он вернется в положение
ON.

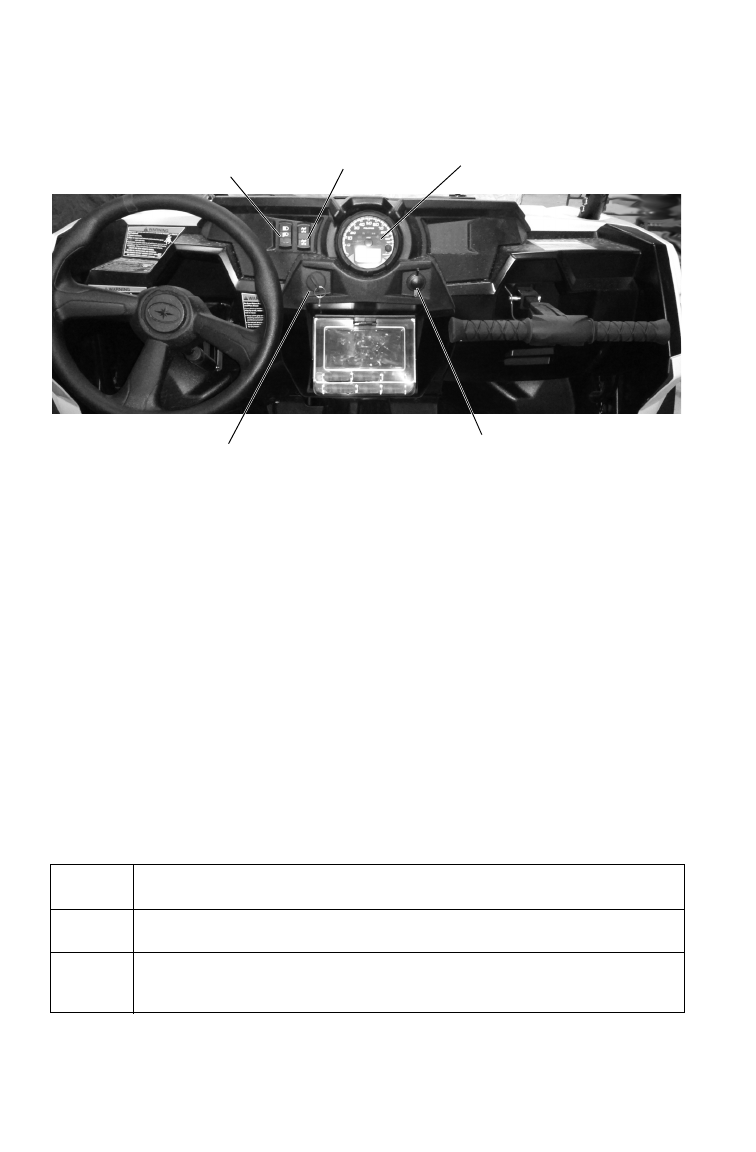

Переключатель
фар
Выключатель
системы полного
привода AWD
Розетка12В
Выключатель
зажигания
Цифровой
прибор
