81
МНОГОФУНКЦИОНАЛЬНЫЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (LCD) (БАЗОВАЯ МОДЕЛЬ, DPS, XT)
!
ПРЕДОСТЕРЕЖЕНИЕ
Чтение информации с дисплея ин-
формационного центра может от-
влекать внимание от управления
м ото в е з д еход о м и н а бл юд е н и я
за окружающей обстановкой.

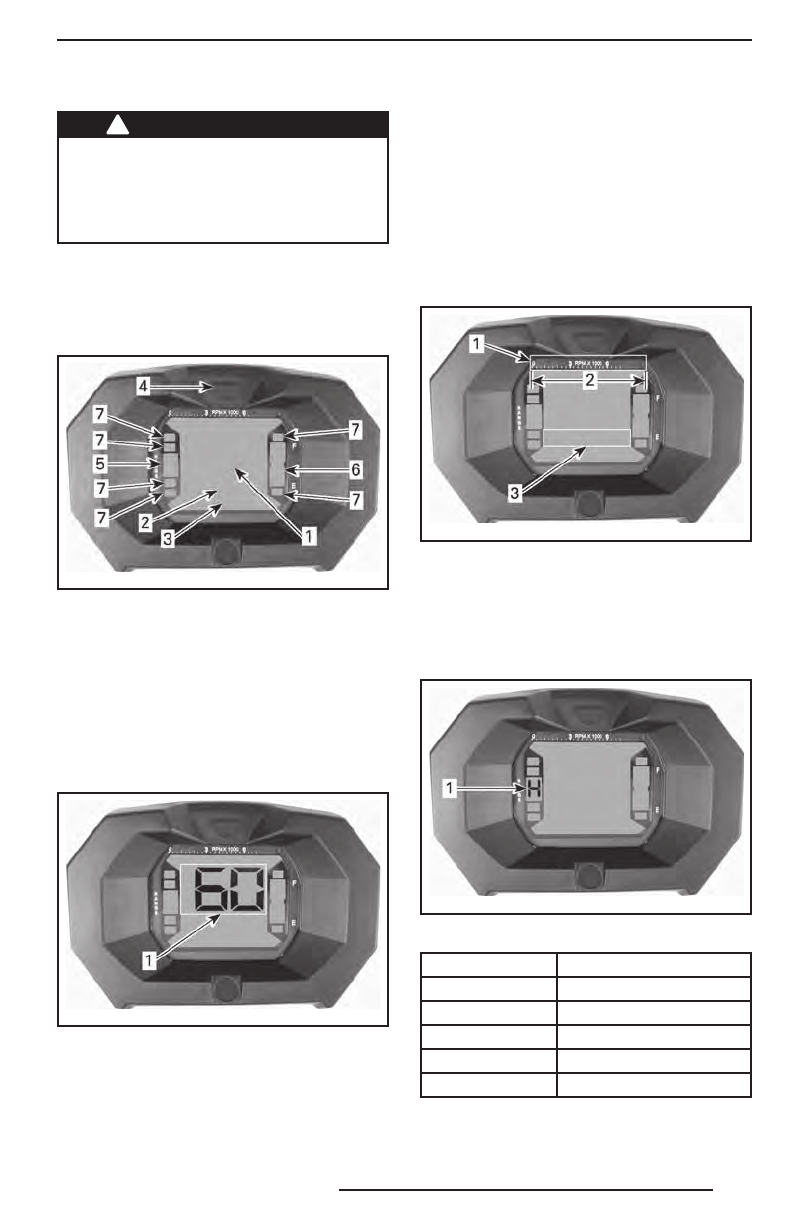

Описание информационного
центра
Информационный центр располагается
в центральной части руля.
vm o20 12-0 12- 029 _a
1. Дисплей 1
2. Дисплей 2
3. Дисплей 3
4. Кнопка выбора режимов
5. Индикатор выбранной передачи
6. Указатель уровня топлива
7. Сигнальные лампы
Спидометр
На данном дисплее отображается ско-
рость движения мотовездехода.
vm o20 12-0 12- 029 _i
1. Скорость движения (дисплей 1)
Тахометр
Прибор измеряет частоту вращения ко-
ленчатого вала двигателя (об/мин). Для
получения фактического значения по-
казания дисплея необходимо умножить
на 1000.
ПРИМЕЧАНИЕ:
Показания тахометра мо-
гут быть также выведены на дисплей 2.
См. «ДИСПЛЕЙ 2» в текущем разделе.
vm o20 12-0 12- 029 _k
1. Тахометр
2. Рабочий диапазон
3. Показания тахометра на дисплее 2
Индикатор выбранной передачи
На данном индикаторе отображается вы-
бранная передача.
vm o20 12-0 12- 029 _j
1. Выбранная передача
ОБОЗНАЧЕНИЕ
РЕЖИМ
P
Стоянка
R
Задний ход
N
Нейтраль
H
Повышающая передача
L
Понижающая передача
