125
Модели 500/650/800R
3. Несколько раз сожмите верхнюю
часть патрубка системы охлаждения
между радиатором и насосом системы
охлаждения, пока из его верхней точ-
ки не выйдет весь воздух.
Все модели
4. Установите винт (-ы) отверстий для
удаления воздуха, используя
НОВЫЕ
уплотнительные кольца, и затяните
рекомендованным моментом.
МОМЕНТ ЗАТЯЖКИ,
Н•м
Винт отверстия для удаления
воздуха
5,0 ± 0,6
5. Продолжайте заливать охлаждающую
жидкость, пока система не заполнит-
ся до крышки радиатора.
6. Доведите уровень жидкости в расши-
рительном бачке до метки «MAX».
7. Запустите двигатель и дайте ему по-
работать на холостом ходу, не закры-
вая крышку радиатора. При необхо-
димости медленно долейте охлажда-
ющую жидкость.
8. Подождите, пока двигатель прогреет-
ся до рабочей температуры.
9. Два-три раза нажмите на рычаг дрос-
сельной заслонки. Если требуется,
долейте охлаждающую жидкость.
10. Остановите двигатель и дайте ему
остыть.
11. Установите крышку расширительно-
го бачка.
12. Проверьте все соединения на от-
сутствие утечек, а также проверь-
те уровень охлаждающей жидкости
в расширительном бачке.
Искрогаситель
Проверка состояния и чистка
искрогасителя
ПРИМЕЧАНИЕ:
Замена сетчатого фильт-
ра искрогасителя требуется только при
обнаружении повреждений.
!
ОСТОРОЖНО Прежде чем присту-
пить к осмотру или проверке состо-
яния компонентов системы выпуска
отработавших газов, дайте им остыть.
Снимите крышку глушителя. Утилизи-
руйте винты крепления.
ВНИМАНИЕ
Для выворачивания вин-
та не используйте ударный инструмент.

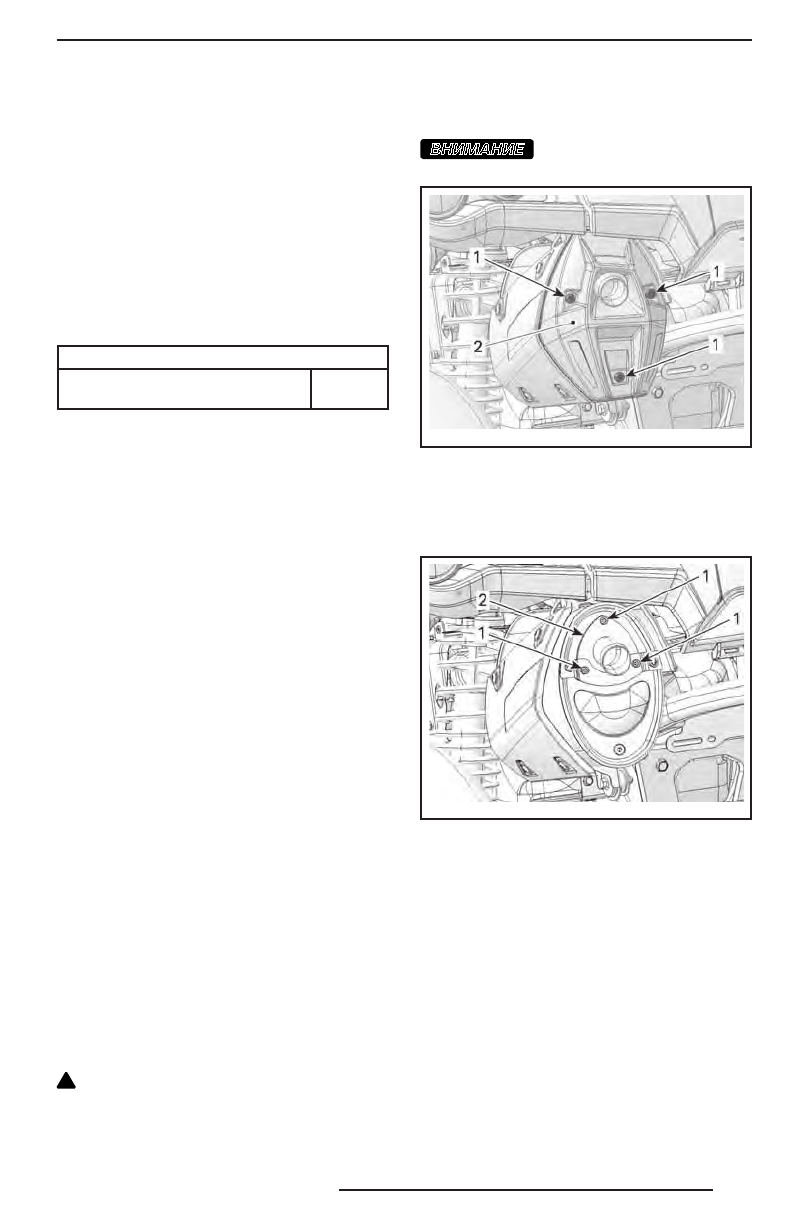

vm r2012 -000 5-0 50_ a
ТИПОВОЙ ВАРИАНТ
1. Винты
2. Крышка
Выверните и утилизируйте винты креп-
ления выхлопной трубы.
vm r2012 -000 5-0 51_ a
ТИПОВОЙ ВАРИАНТ
1. Винты
2. Выхлопная труба
Снимите выхлопную трубу, уплотнитель-
ную прокладку (утилизировать) и искро-
гаситель.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
