131

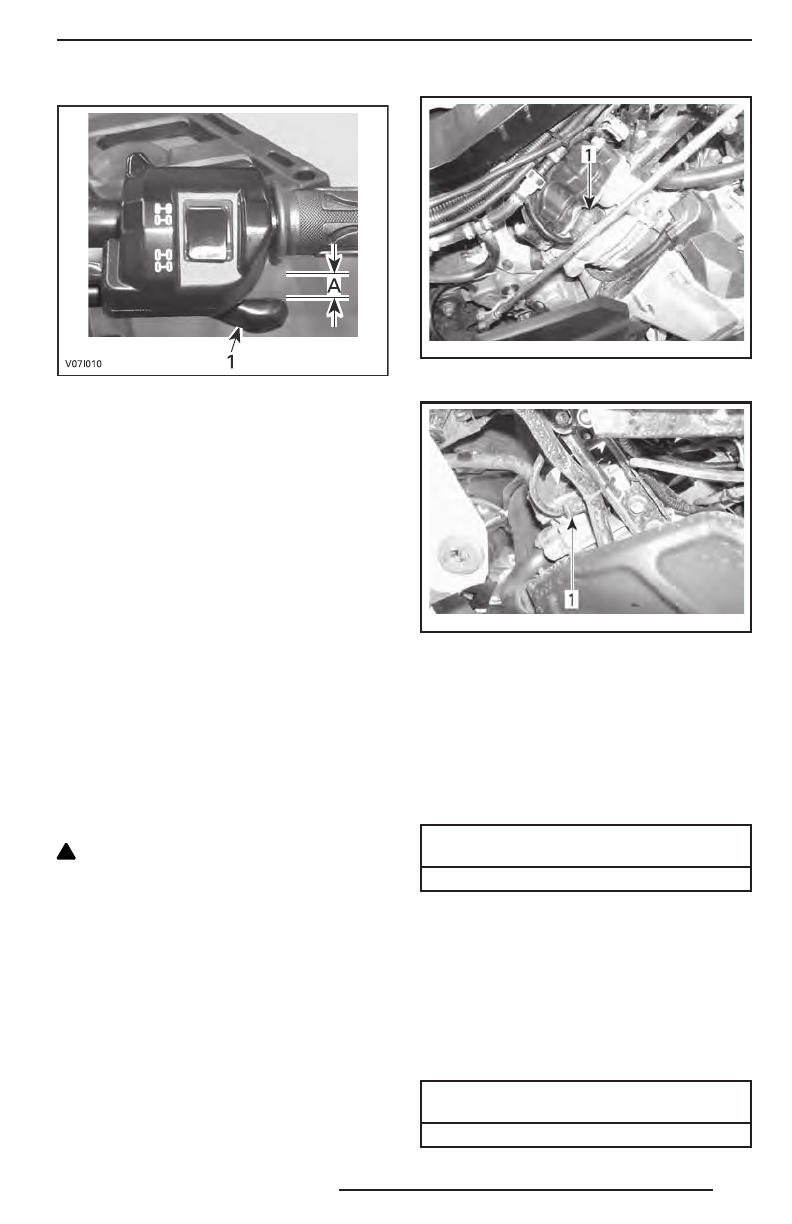

1. Рычаг дроссельной заслонки
A. 2 мм
Затяните контргайку, установите на мес-
то чехол.
Установите рычаг переключения пере-
дач в положение «PARK» и запустите
двигатель.
Чтобы проверить регулировку троса, по-
верните руль до упора вправо и затем
до упора влево. Если частота вращения
коленчатого вала увеличивается, то сво-
бодный ход рычага дросселя требуется
отрегулировать заново.
Свечи зажигания
Получение доступа к свечам
зажигания
Снимите боковые панели.
Отсоедините провод свечи зажигания.
Снятие свечи зажигания
Выверните свечу зажигания на один оборот.
!
ОСТОРОЖНО При работе со сжатым
воздухом надевайте защитные очки.
Очистите свечу, зажигания и головку ци-
линдра (если есть возможность, делайте
это с помощью сжатого воздуха).
Полностью выверните и извлеките све-
чи зажигания.
vm o20 06-0 07- 029 _a
ПРАВАЯ СТОРОНА — ЗАДНИЙ ЦИЛИНДР
1. Свеча зажигания
vm o20 06-0 07- 030 _a
ЛЕВАЯ СТОРОНА — ПЕРЕДНИЙ ЦИЛИНДР
1. Свеча зажигания
Установка свечи зажигания
Перед установкой свечи зажигания ещё
раз проверьте, хорошо ли очищены кон-
тактные поверхности от грязи и нагара.
Используя щуп, установите межэлек-
тродный зазор свечи зажигания.
МЕЖЭЛЕКТРОДНЫЙ ЗАЗОР
СВЕЧИ ЗАЖИГАНИЯ, мм
0,6–0,7
Нанесите небольшое количество про-
тивозадирной смазки на медной осно-
ве на резьбовые части свечей зажига-
ния для предотвращения их возможно-
го заедания.
Вверните свечу зажигания рукой, затем
подтяните её динамометрическим тор-
цевым ключом.
МОМЕНТ ЗАТЯЖКИ
СВЕЧИ ЗАЖИГАНИЯ,
Н•м
20 ± 2,4
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
