107

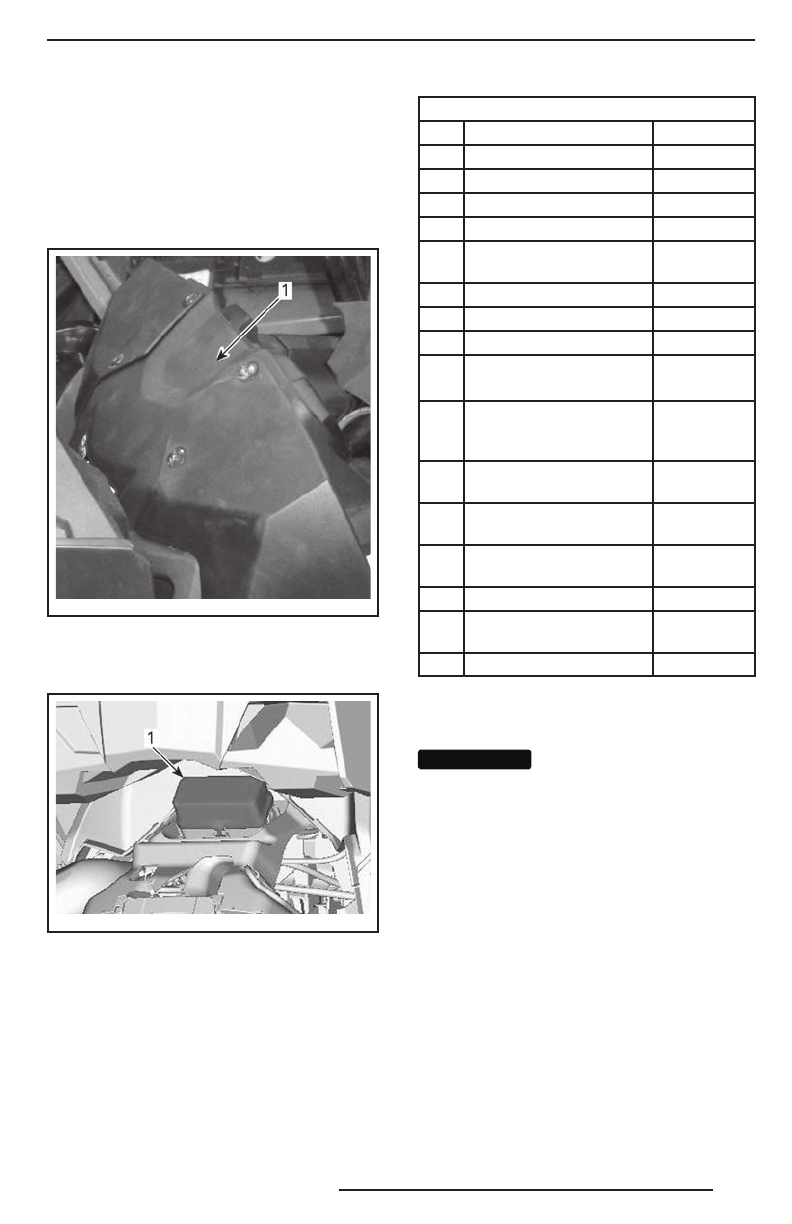

Расположение переднего блока
предохранителей
Чтобы получить доступ к переднему бло-
ку предохранителей, расположенному
между радиатором и передней консолью,
осторожно освободите и снимите опору
информационного центра.
vm o20 13-0 09- 012 _a
1. Опора информационного центра
Снимите крышку с переднего блока пре-
дохранителей.
vm o20 13-0 09- 029 _a
ТИПОВОЙ ВАРИАНТ
1. Передний блок предохранителей
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
R1
Реле вентилятора
—
R2
Главное реле
—
R3
Реле доп. оборудования
—
R4
Реле топливных насосов
—
R5
Реле приборов осве-
щения
—
R8
Реле стоп-сигналов
—
F4
Световые приборы/часы
10 A
F5
Форсунки/зажигание
5 A
F6
Блок управления двига-
телем (ECM)
5 A
F7
Лебёдка, 2WD/4WD
(только за пределами
Северной Америки)
5 A
F8
Замок зажигания/реле
стартера
5 A
F9
Выносной вентилятор
системы охлаждения
25 A
F10
Органы управления (Ев-
ропа)/часы
5 A
F11
Световые приборы
30 A
F12
Электрическая розетка
(пост. ток)
15 A
F15
Топливный насос
5 A
ПРИМЕЧАНИЕ:
Расположение предо-
хранителей указано на обратной сторо-
не крышки блока предохранителей.
ВНИМАНИЕ
ВНИМАНИЕ
Не допускается размеще-
ние каких-либо предметов в переднем
сервисном отсеке.
Расположение заднего блока
предохранителей
Задний блок предохранителей располага-
ется в задней части мотовездехода око-
ло аккумуляторной батареи.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
