6

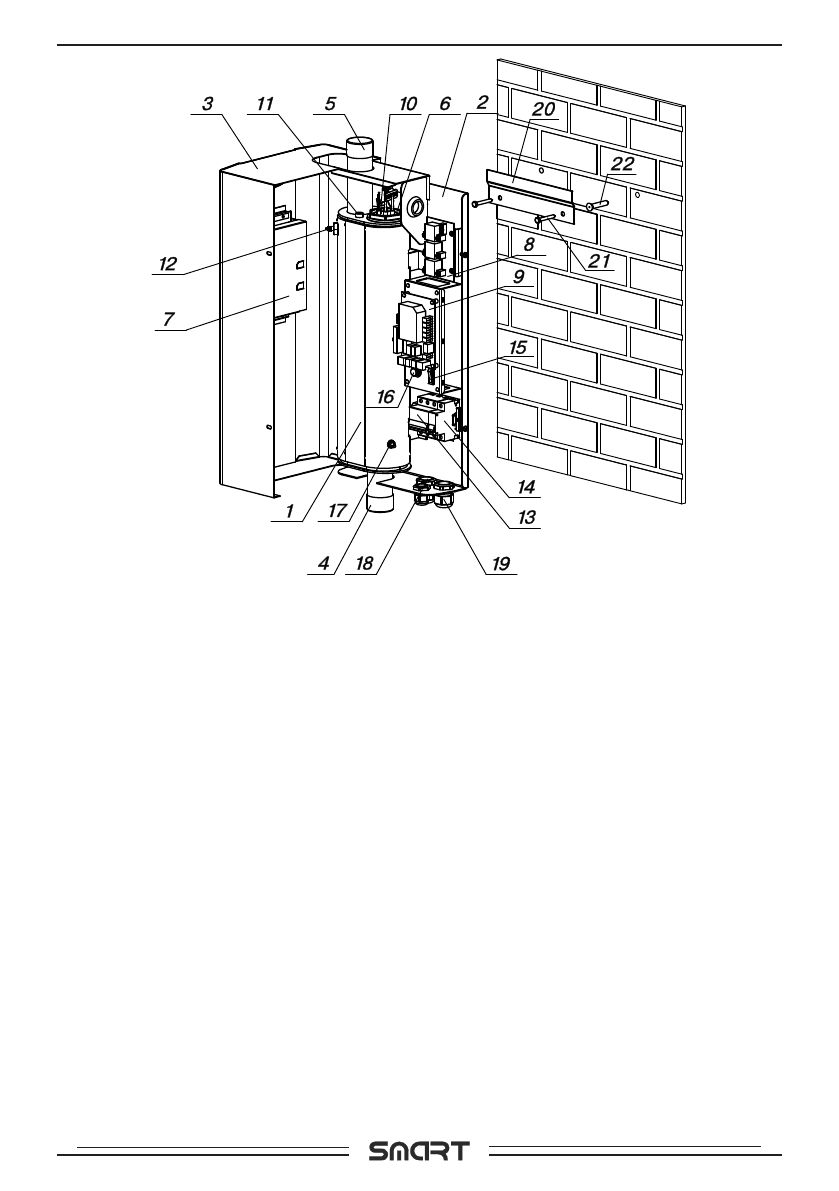

Рис. 1.Конструкция водонагревателя и способ его крепления к стене
Конструêöèÿ воäонàгрåвàтåлÿ
1
- êорпус воäонàгрåвàтåлÿ
2 - основàнèå воäонàгрåвàтåлÿ
3 - êожух воäонàгрåвàтåлÿ
4 - пàтрубоê вхоäà воäы
5 - пàтрубоê выхоäà воäы
6 - блоê нàгрåвàтåльных элåмåнтов
7 - блоê упрàвлåнèÿ БУ
8 - блоê сèловой БС
9 - плàтà èзмåрåнèÿ
10 - äàтчèê тåмпåрàтуры воäы
11 - äàтчèê пåрåгрåвà
12 - äàтчèê уровнÿ воäы
13 - сèловой àвтомàт
14 - äèстàнöèонный рàсöåпèтåль
15 - выêлючàтåль блоêà упрàвлåнèÿ êотлà
16 - прåäохрàнèтåль зàщèты сèловой (4А)
17 - болт äлÿ прèсоåäèнåнèÿ зàзåмлåнèÿ
18 - êàбåльный ввоä äлÿ сèлового êàбåлÿ
19 - êàбåльныå ввоäà äлÿ провоäов
от внåшнèх устройств
20 - êронштåйн нàстåнный
21 - шуруп 6х50
22 - плàстèêовый äюбåль
