15
Опèсàнèå мåню упрàвлåнèÿ

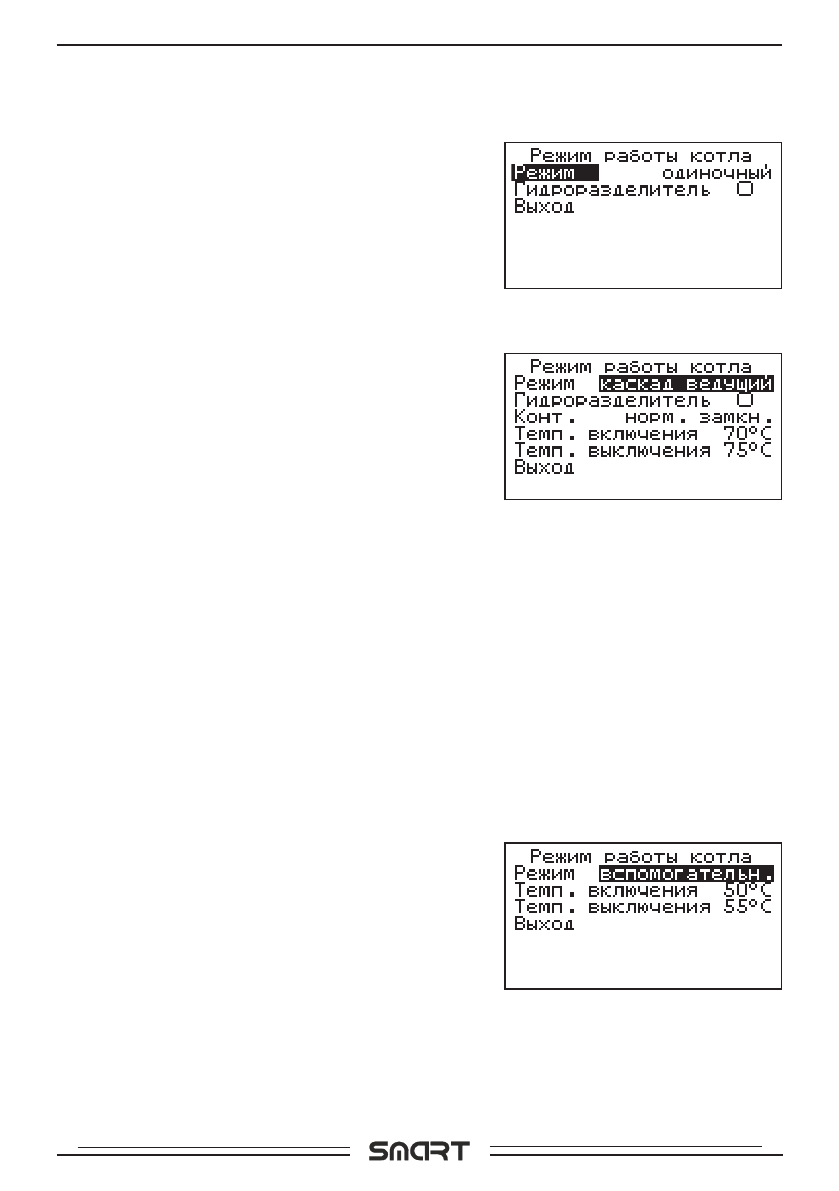

7.14. В мåню “Рåжèм рàботы êотлà” нàстрàèвàютсÿ рåжèмы рàботы êотлà
прè èспользовàнèè рàзлèчных вàрèàнтов схåм поäêлючåнèÿ в сèстåму ото-
плåнèÿ. Возможныå рåжèмы рàботы êотлà:
ОДИНОЧНЫЙ/КАСКАД ВЕДУЩИЙ/КАСКАД ВЕДОМЫЙ/ВСПОМОГАТЕЛЬНЫЙ.
•В рåжèмå ОДИНОЧНЫЙ êотåл рàботàåт, êàê
основной èсточнèê тåплà в êонтурå отоплåнèÿ.
Возможнà рàботà погоäозàвèсèмого упрàв-
лåнèÿ è тåрмостàтà. Нàсосы è êлàпàн рàбо-
тàют в соотвåтствèè èх нàстройêàм в мåню. В
этом рåжèмå можно вêлючèть èспользовàнèå в
схåмå гèäрорàзäåлèтåлÿ. Прè åго èспользовà-
нèè êонтроль зà тåмпåрàтурой нà выхоäå гè-
äрорàзäåлèтåлÿ осущåствлÿåт äàтчèê “täàтч6”.
Прèмåр схåмы поäêлючåнèÿ поêàзàн в прèложåнèè 1, (Рèс.8).
•В рåжèмå КАСКАД ВЕДУЩИЙ êотåл рàботàåт êàê основной èсточнèê тåплà,
êоторый можåт упрàвлÿть вåäомымè êотлàмè,
поäêлючåннымè пàрàллåльно. В этом рåжèмå
нàстрàèвàåтсÿ тèп упрàвлÿющåго êонтàêтà, тåм-
пåрàтурà вêлючåнèÿ è выêлючåнèÿ вåäомого
êотлà. К вåäущåму êотлу в этом рåжèмå можно
поäêлючèть нàсос1, нàсос2 è трåххоäовой êлà-
пàн с соотвåтствующèмè нàстройêàмè упрàв-
лåнèÿ. Контроль зà суммàрной тåмпåрàтурой
воäы нà выхоäå êàсêàäà осущåствлÿåт äàтчèê гèäрорàзäåлèтåлÿ “täàтч6”.
Можно вêлючèть èспользовàнèå в схåмå гèäрорàзäåлèтåлÿ. Бойлåр ГВС прè
êàсêàäном поäêлючåнèè с гèäрорàзäåлèтåлåм нåобхоäèмо устàнàвлèвàть во
вторèчном êонтурå. Прèмåр схåмы поäêлючåнèÿ поêàзàн в прèложåнèè1, (Рèс.9).
•В рåжèмå КАСКАД ВЕДОМЫЙ êотåл рàботàåт êàê äополнèтåльный èсточнèê
тåплà, êоторый упрàвлÿåтсÿ вåäущèм êотлом. В этом рåжèмå нàстрàèвàåтсÿ
тèп упрàвлÿющåго êонтàêтà, поäêлючàåмого ê слåäующåму вåäомому êотлу,
тåмпåрàтурà вêлючåнèÿ è выêлючåнèÿ слåäующåго êотлà. К вåäомому êотлу
в этом рåжèмå можно поäêлючèть тольêо нàсос1, êоторый отêлючàåтсÿ чåрåз
30сåê послå отêлючåнèè нàгрåвà вåäомого êотлà. Контроль зà тåмпåрàтурой воäы
осущåствлÿåтсÿ по äàтчèêу воäы, устàновлåнному в êотлå.
•В рåжèмå ВСПОМОГАТЕЛЬНЫЙ êотåл èспользуåтсÿ êàê äополнèтåльный
èсточнèê тåплà, устàнàвлèвàåмый пàрàллåльно основному (нàпрèмåр
твåрäотоплèвному). Нàгрåв вспомогàтåльного êотлà вêлючàåтсÿ, åслè
тåмпåрàтурà основного êотлà нèжå тåмпåрàтуры (Тåмп.вêлючåнèÿ) è
тåмпåрàтурà в помåщåнèè нèжå устàновлåнного знàчåнèÿ (см. п.7.6).
Прè äостèжåнèè основным êотлом тåм-
пåрàтуры выêлючåнèÿ нàгрåв отêлючàåтсÿ.
Тåмпåрàтурà основного êотлà êонтролèруåтсÿ
äàтчèêом “täàтч2” êоторый äолжåн быть устà-
новлåн êàê можно блèжå ê пàтрубêу поäàчè
основного êотлà. В êонтурå вспомогàтåльного
êотлà в этом рåжèмå èспользуåтсÿ нàсос1 в
рåжèмå “Авто”, êоторый отêлючàåтсÿ чåрåз
30сåê послå отêлючåнèÿ нàгрåвà вспомогàтåльного êотлà.
В êонтурå основного êотлà èспользуåтсÿ нàсос3, êоторый вêлючàåтсÿ прè
äостèжåнèè тåмпåрàтуры (Тåмп. выêлючåнèÿ).
Рàботà погоäозàвèсèмого упрàвлåнèÿ в этом рåжèмå нåäоступнà. Возможно
èспользовàнèå тåрмостàтà è êлàпàнà äлÿ рåгулèровàнèÿ äополнèтåльного
êонтурà, à тàêжå нàсосà2 в рåжèмå отоплåнèÿ. Кромå того, прè èспользовà-
нèè гèäрорàзäåлèтåлÿ возможно тàêжå поäêлючåнèå êонтурà ГВС (см.Рèс.7).
