17
ZOTA Pellet S

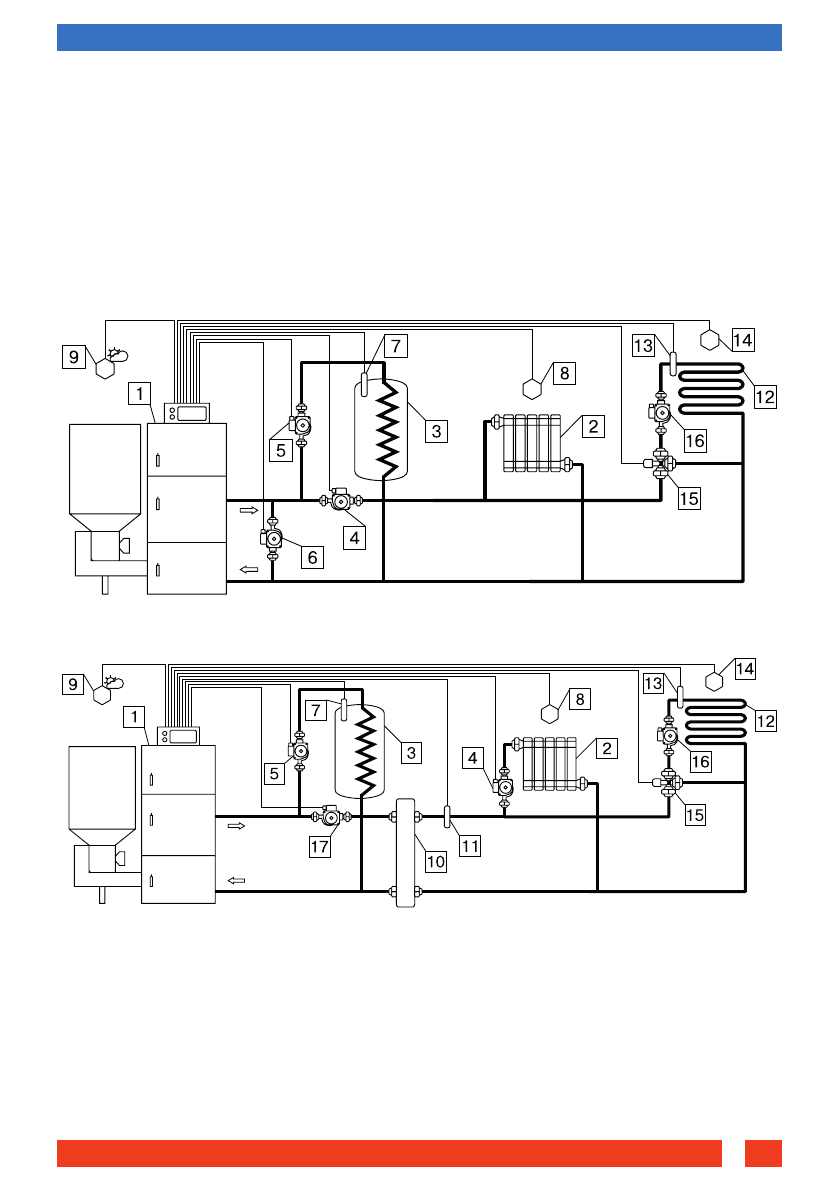

Рис.9. Упрощенная схема подключения котла с
узломрециркуляции.
Рис.10. Упрощенная схема подключения котла с
гидроразделителем, контуром ГВС и теплого пола.
1 - Котел
2 - Приборы нагревательные
3 - Бак водонагревателя ГВС
4 - Насос контура отопления
5 - Насос контура ГВС
6 - Насос контура рециркуляции
7 - Датчик температуры ГВС
8 - Датчик температуры воздуха
9 - Датчик температуры улицы
10 - Гидроразделитель
11 - Датчик температуры ЦО
12 - Контур теплого пола
13 - Датчик температуры клапана
14 - Датчик температуры воздуха клапана
15 - Трехходовой клапан с приводом
16 - Насос контура теплого пола
17 - Насос контура гидроразделителя
7.11.4. Вставьте клеммы проводов №1; 4; 10 в соответствующие разъемы и
присоедините провод заземления пульта управления к шине заземления на
основании пульта. Подключение производит в соответствии с приложением
1
7.11.5. Установите датчик температуры воздуха (поз.20) Прил.1 в жилом
помещении на высоте 1,5 м от пола, исключив прямое воздействие на
него солнечных лучей, потоков воздуха от нагревательных приборов,
вентиляторов и подключите клемму №20 к разъему (поз.20) Прил.1 пульта
управления.
7.11.6. Установите датчик температуры улицы (поз.23) Прил.1 вне
помещения в защищенном от солнечных лучей и осадков месте и подключите
клемму №23 к разъему (поз.23) Прил.1 пульта управления.
