12
ZOTA Pellet S

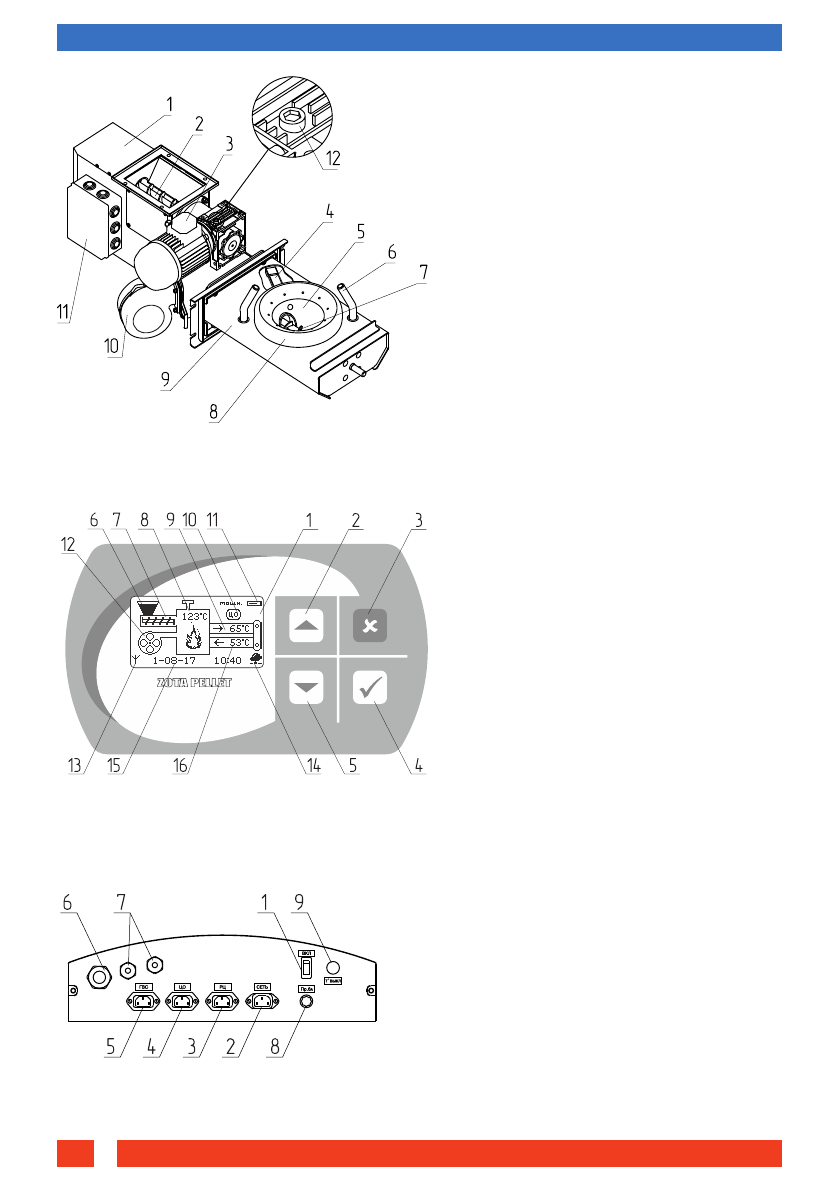

Рис.4. Пеллетная горелка с приводом.
1 - Корпус привода
2 - Шнековый механизм
3 - Электродвигатель
4 - Нагревательный элемент
5 - Чаша
6 - Трубки подачи вторичного воздуха
7 - Ворошитель
8 - Тарелка
9 - Корпус горелки
10 - Электровентилятор
11 - Коробка распределительная
12 - Пробка заливная
(мотор-редуктора)
1 - Жидкокристаллический дисплей
2 - Кнопка перемещения по меню
вверх
3 - Кнопка отмены действия
4 - Кнопка ввода режимов работы
5 - Кнопка перемещения по меню вниз
6 - Индикация заполнения бункера
7 - Индикация работы привода шнека
8 - Температура дымовых газов
9 - Температура воды на подаче
10 - Режим работы котла
11 - Текущая мощность котла
12 - Индикация работы вентилятора
13 - Индикатор работы
модуля-GSM
14 - Индикатор подключения к сети
15 - Текущие время и дата
16 - Температура обратной воды
Рис.5. Расположение органов управления и индикации на передней
панели пульта.
Рис.6. Расположение органов управления на задней панели пульта.
1 - Выключатель питания котла
2 - Разъем подключения сетевого шнура
3 - Разъем насоса рециркуляции
4 - Разъем насоса отопления
5 - Разъем насоса ГВС
6 - Сальник для ввода кабеля от пеллетной
горелки
7 - Сальник для ввода проводов от датчиков
температуры
8 - Колодка предохранителя
9 - Аварийный термовыключатель
