• При питании миникотельной от однофазной сети переменного тока 220
В, 50 Гц, присоединить рабочий нулевой провод на клемму нейтраль(N)
миникотельной, а фазный на клеммы А, В, С колодки, защитный нулевой
провод (РЕ) должен подключаться к клемме «ЗАЗЕМЛЕНИЕ» см. Рис.3.
Для соединения клемм А, В, С колодки в комплекте имеется специальная
перемычка (только для ZOTA – 4,5…ZOTA – 9).
Присоединить датчик температуры воздуха помещения к контактам (А-,
В+) на клеммной колодке, проводом с сечением не менее 0,5 кв.мм и длиной
до 20 м;
• Присоединить датчик температуры воздуха на улице к контактам (С-,
D+) на клеммной колодке, проводом с сечением не менее 0,5 кв.мм и длиной
до 20 м, при этом необходимо строго соблюдать полярность, обозначенную
на колодке при подключении датчиков температуры воздуха. Маркировка
проводов датчиков температуры воздуха: красный (+), синий (-);
• При использовании внешнего термостата, убрать перемычку (П) с колодок
Т1 и Т2 и присоединить к ним нормально замкнутые контакты реле внешнего
термостата;
• Для установки модуля GSM/GPRS или LAN необходимо снять кожух с
миникотельной (3) Рис.1, снять блок индикации (8), снять крышку с блока
индикации и установить плату модуля GSM/GPRS или LAN предварительно
подключив кабель к разъёму ХS3 на плате блока индикации. Далее необходимо
установить SIM-карту со снятым запросом PIN-кода в модуль GSM/GPRS или
подключить сетевой кабель к модулю LAN, установить на место блок индикации
и присоединить кабель антенны к разъёму модуля GSM/GPRS. Кабель от
антенны модуля GSM/GPRS или сетевой кабель модуля LAN, необходимо
пропустить в кабельный ввод (23);
• Закрыть кожух миникотельной (3) не допуская попадания провода от
антенны, сетевого кабеля, датчиков температуры и насосов на края кожуха
во избежание повреждения и закрутить винты крепления;
• С подробным описанием работы модуля GSM/GPRS можно ознакомится в
паспорте на модуль управления;
• С подробным описанием работы модуля LAN можно ознакомится в
паспорте на модуль управления.
6.4. Упрощённые варианты схем монтажа миникотельной в отопительную
систему представлены в приложении 1. Представленные схемы не заменяют
проектного чертежа системы отопления и предназначены только для
просмотра!
6.5. При замене блок ТЭН присоединение фазных проводов к выводам блок
ТЭН производить согласно Рис.5. Сечение кабеля указано в табл.1.
• Провод нейтрали N подключить на перемычку блока ТЭН.
Внимание!
При закручивании гайки М4 (1) во избежание короткого
замыкания, при повреждении изоляции (3) и последующего выхода из строя
блока ТЭН необходимо зафиксировать (рожковым) гаечным ключом гайку
М4 (2). Затяжку гайки М4 (1) производить с усилием 1,8 Нм.

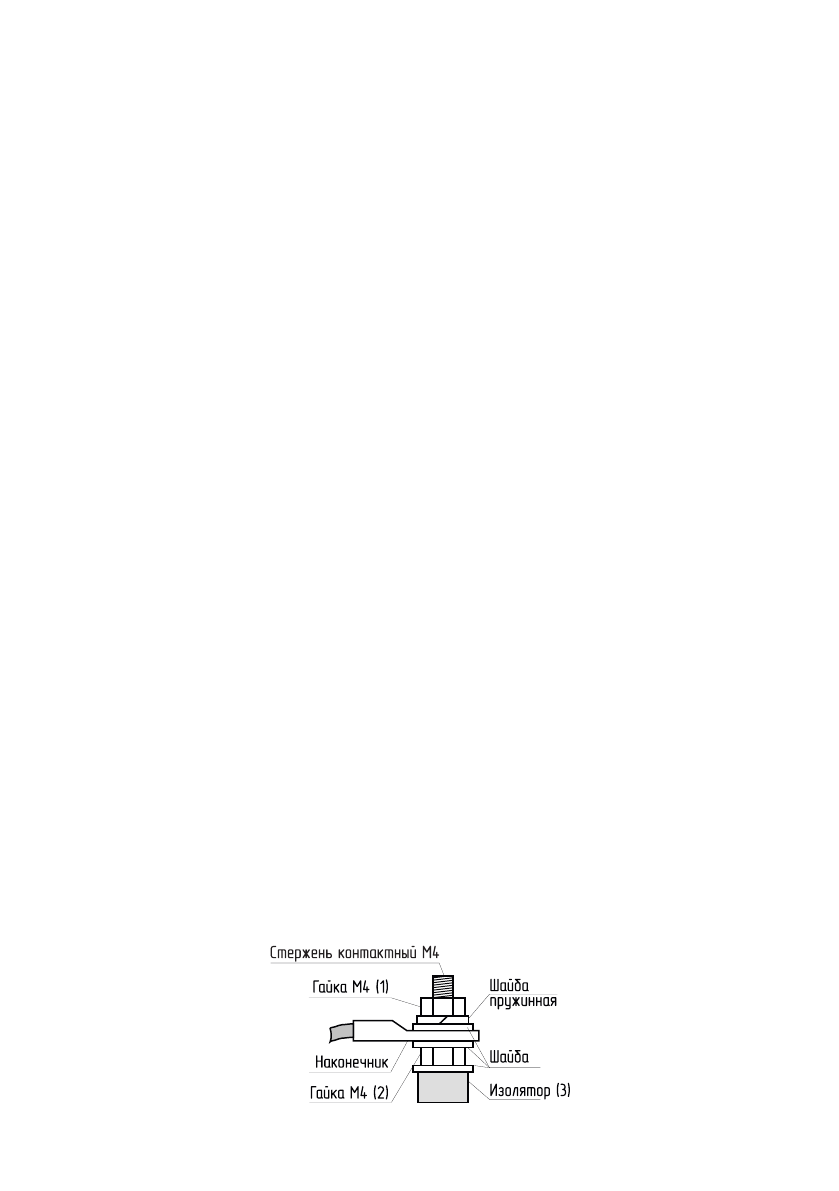

Рис.5 Присоединение проводов к выводам блок ТЭН
