стр. 9

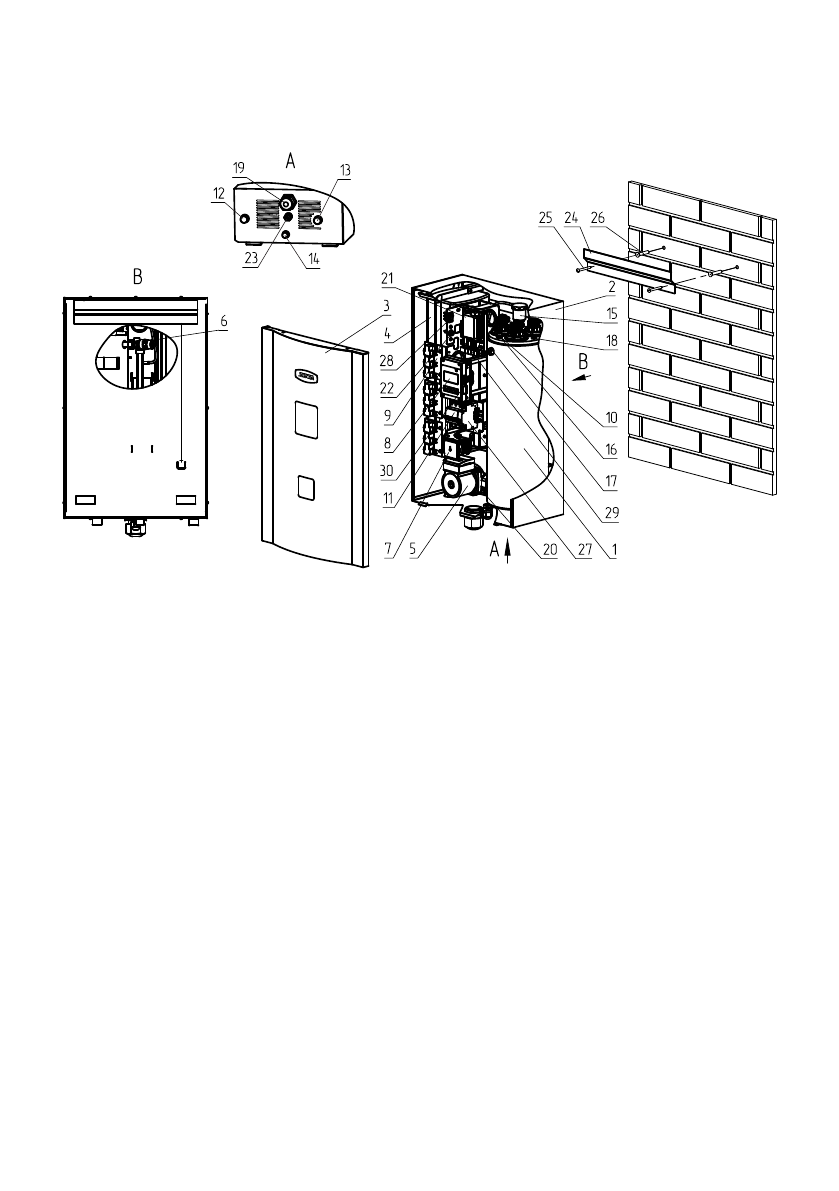

Рис.1 Конструкция миникотельной и способ её крепления к стене.
1 - Корпус миникотельной
2 - Основание миникотельной
3 - Кожух миникотельной
4 - Расширительный бак
5 - Циркуляционный насос
6 - Предохранительный клапан
7 - Манометр
8 - Блок индикации
9 - Блок силовой
10 - Блок нагревательных элементов
11 - Вводной автомат
12 - Патрубок входа теплоносителя
13 - Патрубок выхода теплоносителя
14 - Патрубок сброса теплоносителя
из клапана
15 - Автоматический воздухоотводчик
16 - Датчик перегрева
17 - Датчик уровня воды
18 - Датчик температуры воды
19 - Ввод для силового кабеля
20 - Болт для присоединения
заземления
21 - Блок управления
22 - Предохранитель насосов (4A)
23 - Ввод для кабелей датчиков,
температуры воздуха, термостата
24 - Кронштейн настенный
25 - Шуруп 6х50
26 - Пластиковый дюбель
27 - Расцепитель
28 - Кнопка отключения блока
индикации, блока управления и
циркуляционных насосов
29 - Предохранитель блока
управления (2A)
30 - Flash-карта SD
ZOTA «MK-S»
24-36
