6. Размещение и монтаж
6.1. Установку миникотельной целесообразно производить по проекту,
выполненному специализированной организацией. Если в системе отопления
в качестве теплоносителя используется вода, то объем жидкости в системе
отопления не должен превышать 120 литров. Если в качестве теплоносителя
используется этиленгликоль, разведенный с водой в соотношении не более
1:1, то объем жидкости в системе отопления не должен превышать 100 литров.
Если объем жидкости в системе отопления превышает указанные значения,
то необходимо установить дополнительный расширительный бак на обратном
трубопроводе системы отопления.
6.2. При монтаже миникотельной необходимо выдерживать минимальные
расстояния до стен, пола и потолка, указанных на Рис.4. Расстояние
необходимо соблюдать для удобства эксплуатации и сервисного обслуживания.
Запрещается помещать миникотельную в ниши, загораживающие крепежные
элементы кожуха миникотельной и препятствующие естественной вентиляции
изделия.
6.3. Монтаж миникотельной рекомендуется производить в следующей
последовательности:
• Закрепить кронштейн крепления на вертикальной поверхности в
необходимом месте с помощью шурупов, входящих в комплект и установить
на него миникотельную, как показано на Рис.1;
• Подсоединить миникотельную, к системе отопления;
• Установить датчик температуры воздуха в жилом помещении на высоте 1,5
м от пола, исключив прямое воздействие на него солнечных лучей, потоков
воздуха от нагревательных приборов, вентиляторов и т.д;
• Установить датчик температуры воздуха на улице, в защищенном от
солнечных лучей и осадков месте;
• Открыть кожух (3), предварительно выкрутив четыре винта крепления
кожуха;
• Подключить миникотельную, к трехфазной сети переменного тока 380 В,
50 Гц, для этого присоединить рабочий нулевой провод на клемму нейтраль
(N) миникотельной, фазные провода на клеммы А, В, С колодок. Защитный
нулевой провод (РЕ) подключить на болт «ЗАЗЕМЛЕНИЕ» см. Рис.3;

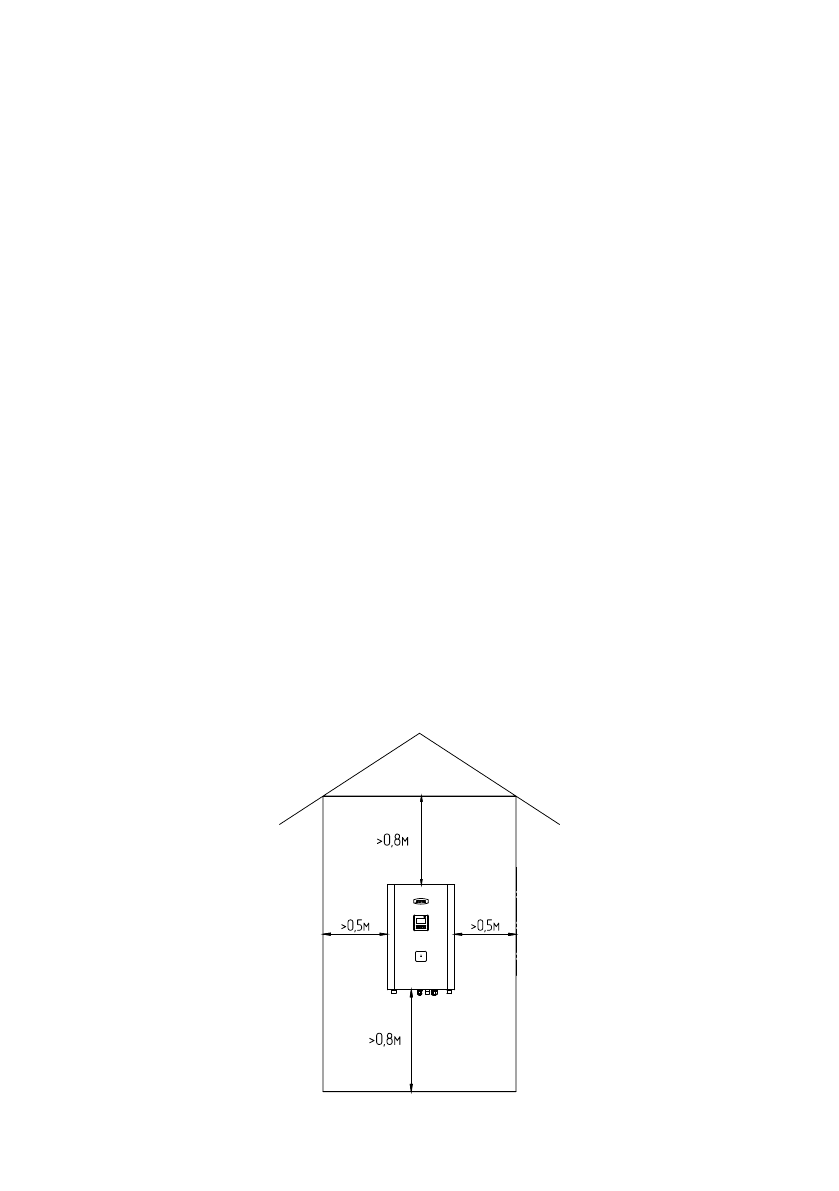

Рис.4 Схема установки миникотельной.
