ñòð.9

6.1.4.  Раñположение  аппаðаòа  ñ   учеòом  необходимого  для  обñлуживания

пðоñòðанñòва:

•пеðед аппаðаòом должно быòь манипуляционное пðоñòðанñòво минимально

1000мм.

•ñ  одной боковой ñòоðоны необходимо оñòавляòь пðоñòðанñòво для доñòупа

к задней чаñòи  аппаðаòа и  блоку ÒЭН аппаðаòа минимум 400мм.

6.1.5. Размещение òоплива:

•запðещаеòñя  укладываòь  òопливо  за  аппаðаòом  или   возле  аппаðаòа  на

ðаññòоянии,  менее чем 400мм.

•запðещаеòñя  укладываòь  òопливо  между  двумя  аппаðаòами   в  коòельной,

изгоòовиòель ðекомендуеò ñоблюдаòь ðаññòояние между аппаðаòом и  òопливом

минимум 1000мм или  помеñòиòь òопливо в дðугом помещении, где неò аппаðаòа.

6.2. Äля оòопиòельной ñиñòемы ñ  еñòеñòвенной циðкуляцией ðекомендуеòñя

пðименяòь  ñòальные  водогазопðоводные  òðубы  по  ÃОÑÒ  3262-75.  Äля

òðубопðоводов пðямой и   возвðаòной воды òðубу не менее 32 (G1 1/4-B),  для

подñоединения ðадиаòоðов оòопиòельной ñиñòемы òðубу не менее 20 (G 3/4-B).

  Аппаðаò  должен  уñòанавливаòьñя  òак,    чòобы  паòðубок  обðаòной  воды

ðазмещалñя ниже ðадиаòоðов оòопиòельной ñиñòемы здания.

6.3.  Рекомендуемые  уñòановочные  ðазмеðы  для  ðадиаòоðов  пðи   монòаже

кваðòиðного оòопления:

а) оò ñòены до ðадиаòоðа не менее – 3ñм;

б) оò пола до низа ðадиаòоðа – не менее 10ñм;

в) оò веðха ðадиаòоðа до подоконника – не менее 10ñм.

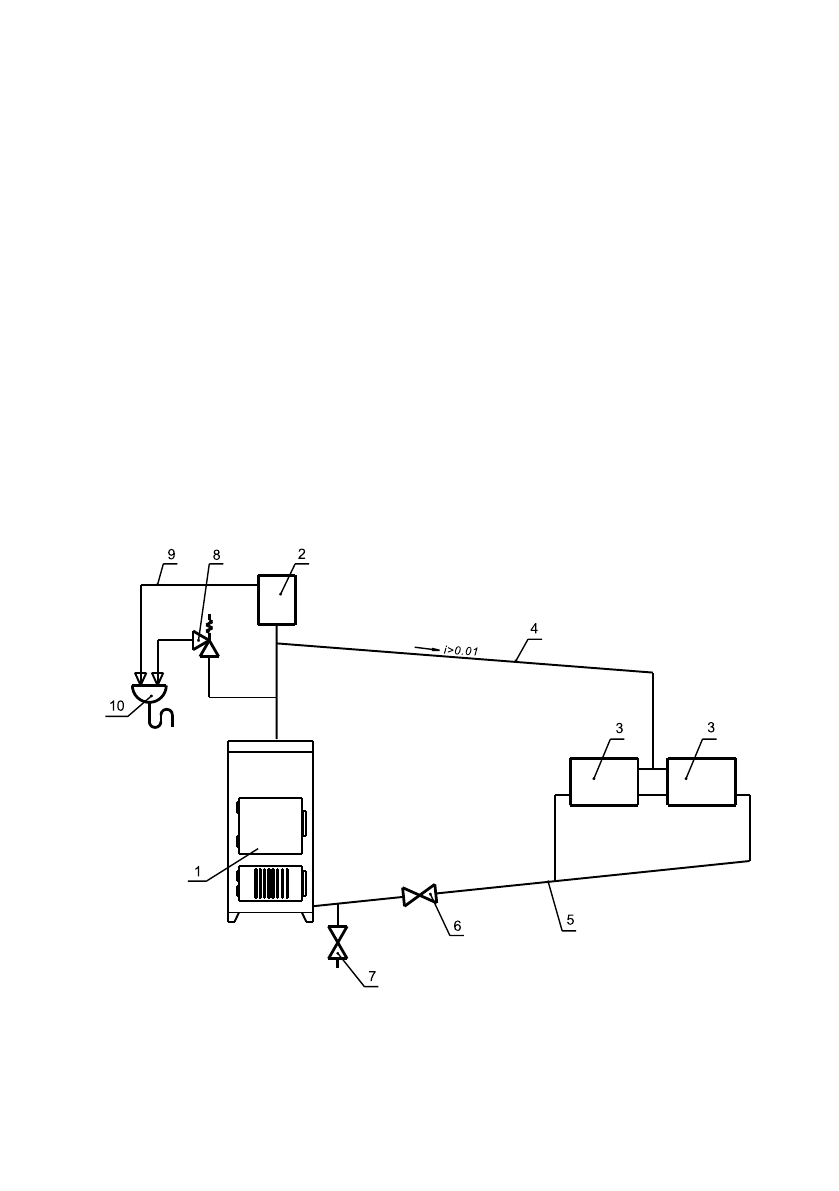

1 - Аппаðаò

2 - Áак ðаñшиðиòельный оòкðыòого òипа

3  - Пðибоðы оòопиòельные

4 - Подающий òðубопðовод

5 - Обðаòный òðубопðовод

6  - Кðан ñиñòемы оòопления

7  - Кðан ñлива воды из ñиñòемы

8  - Пðедохðаниòельный клапан

9  - Пеðелив

10 - Ñлив в канализацию

Рис.4 Ñõема открытой системы отопления
