стр. 7
5. Устройство отопительного котла.
5.1. Котел (рис.1) состоит из корпуса (поз. 1), топки (поз.13), дымохода
(поз.22). В нижней части топки устанавливаются колосники (поз. 19)
и зольный ящик (поз.20). К передней стенке корпуса котла на осях
присоединяются шуровочная дверца (поз.18), поддувальная дверца (поз.6),
через которые производится растопка котла, чистка колосниковой решетки
(поз.19) и удаление золы из зольника.
В поддувальной дверце котла встроена заслонка подачи воздуха (поз.7),
для регулировки поднятия заслонки применяется ручка (поз.8).
К наклонной части котла на оси присоединяется загрузочная дверца
(поз.3), через которую осуществляется загрузка топлива и чистка.
Для чистки теплообменника необходимо открыть загрузочную дверцу
(поз.3) и убрать заслонку для чистки теплообменника. Заслонка для чистки
теплообменника крепится на петлях, размещенных на корпусе котла (поз.1).
Чтобы снять заслонку необходимо привести ее в горизонтальное положение,
потянув за нижнюю часть заслонки, после подать заслонку верх и потянуть
на себя. Чистка теплообменника осуществляется стальным ершиком.
ВАЖНО:
Все действия по чистке теплообменника выполнять на
остановленном и остывшем котле!
Внимание!
Не допускается эксплуатация котла, без установленной
заслонки Рис.1 поз.15. Эксплуатация котла без установленной заслонки
приводит к прогоранию и деформации водонеохлождаемых поверхностей
котла. Котел не выходит на номинальную мощность. В случаи нарушений
условий эксплуатации котла, рекламации не принимаются.
5.2. Установка шамотных кирпичей котла показана на Рис. 2 поз.1:
• Откройте заглушку вертикального канала теплообменника поз.11 Рис.1
и уберите заслонку 2 дымоотводную поз.16 Рис.1.
• Установите шамотные кирпичи поз.1 так что бы один край кирпича
лежал на скобе а второй опирался на противоположную стенку котла
(количество и габариты шамотных кирпичей для каждой модели котла
указаны в таблице 2).
• После установки шамотных кирпичей установите заслонку 2
дымоотводную поз.16 Рис.1 и заглушку вертикального теплообменника
поз.11 Рис.1.
Внимание!
Неправильная установка шамотных кирпичей приводит к
прогоранию и деформации водонеохлождаемых поверхностей котла.
В случае нарушений условий эксплуатации котла, рекламации не
принимаются.

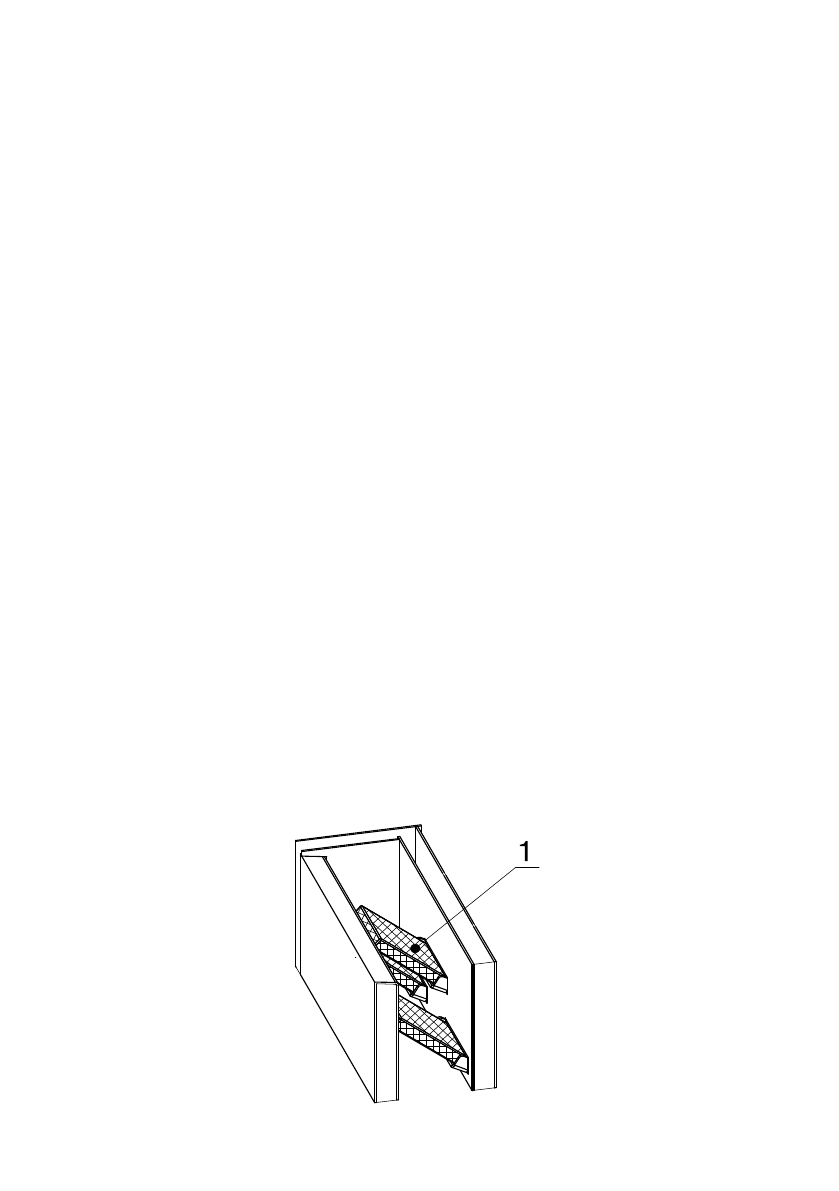

Рис.2 Схема установки шамотных кирпичей
