6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
6.1. Подключение изделия к электрической сети.
ВНИМАНИЕ! Во время транспортировки котла возможно ослабление крепежа электрических
контактов. Следовательно, перед подключением котла к электрической сети необходимо
произвести протяжку контактных групп.
Подключение к электросети следует произвести через устройство защитного отключения
(УЗО). Установку УЗО следует произвести в том же помещении неподалеку от электрического
котла.
Для подключения котла:
1.Снимите верхнюю панель котла, проверьте все клеммные соединения, при необходимости
произведите протяжку контактных групп.
2.Подключение котла к питающей сети произвести через клеммную колодку ХТ1, согласно
приложениям.
Подключение котлов SE-3 и SE-4,5, производится только от однофазной сети 220 В согласно
приложениям А и Б. Подключение данных котлов к электросети необходимо производить
медным кабелем сечением не менее 2,5мм
2
следующим образом:
1.Одну жилу подключить в клемму L (фаза);
2.Вторую жилу подключить в клемму N (ноль);
3.Третью жилу подключить к болту заземления.
Подключение котла SE-6 и SE-7,5 производится от однофазной сети 220 В согласно
приложению В, медным кабелем сечением не менее 4 мм
2
, следующим образом:
1.Одну жилу подключить к контакту L1 (фаза), не удаляя перемычки с контактов L1, L2 и L3;
2.Вторую жилу подключить к контакту N (ноль);
3.Третью жилу подключить к болту заземления .
Также допускается и подключение к трехфазному питанию 380 В, в зависимости от состояния
питающей сети, электросчетчика и т.д. Для подключения трехфазной сети необходимо удалить
перемычки с выводов трех фаз L1, L2 и L3 на клеммной колодке ХТ1 и подключить к ним
медный кабель сечением не менее 2,5 мм
2
следующим образом:
1.Три жилы подключить к контактам L1, L2 и L3 (фазы);
2.Четвертую жилу подключить к контакту N (ноль);
3.Пятую жилу подключить к болту заземления .
Подключение котла SE-9 производится от однофазной сети 220 В согласно приложению Г,
медным кабелем сечением не менее 4 мм
2
, следующим образом:
1.Одну жилу подключить к контакту L1 (фаза), не удаляя перемычки с контактов L1, L2 и L3;
2.Вторую жилу подключить к контакту N (ноль);
3.Третью жилу подключить к болту заземления .
Также допускается подключение к трехфазному питанию 380 В, в зависимости от состояния
питающей сети, электросчетчика и т.д. Для подключения трехфазной сети необходимо удалить
перемычки с выводов трех фаз L1, L2 и L3 на клеммной колодке ХТ1 и подключить к ним
медный кабель сечением не менее 4 мм
2
следующим образом:
1. Три жилы подключить к контактам L1, L2 и L3 (фазы);
2. Четвертую жилу подключить к контакту N (ноль);
3. Пятую жилу подключить к болту заземления .
5
4
Р
УК
ОВО
ДС
ТВО ПО ЭК
СПЛУ
АТ
АЦИИ
Р
УК
ОВО
ДС
ТВО ПО ЭК
СПЛУ
АТ
АЦИИ
Подключение котлов SE-12 производится только от трехфазной сети 380 В медным кабелем
сечением не менее 4 мм
2
, согласно приложению Д следующим образом:
1. Три жилы подключить к контактам L1, L2 и L3 (фазы);
2. Четвертую жилу подключить к контакту N (ноль);
3. Пятую жилу подключить к болту заземления .
Во всех электрических котлах ZERTEN существует
возможность регулировки температуры теплоносителя с
помощью выносного терморегулятора или GSM модуля
(не входит в комплект поставки). Чтобы подключить
выносной терморегулятор или GSM модуль необходимо
удалить перемычку с клеммной колодки ХТ1 «Внешний
канал» и подключить контакты терморегулятора. Для
управления котлом по температуре воздуха с помощью
выносного терморегулятора рекомендуется установить
термостат на корпусе котла на температуру 70-75
0
С.
После монтажа токоведущих частей необходимо провести проверку сопротивления изоляции,
которое должно быть не менее 0,5 МОм. В случае снижения сопротивления изоляции ниже
указанного, следует просушить блок нагревателей (см. Рис. 2) путем последовательного
включения нагревателей в сеть напряжением 220 В на 4-6 часов.
6.2. Подключение котла к системе отопления
Крепления электрического котла
позволяют производить его монтаж к
системе отопления как вертикально, так и
горизонтально.
ВНИМАНИЕ! При монтаже электрического
котла в горизонтальном положении
необходимо установить его таким образом,
чтобы входной и выходные патрубки
находились сверху (см. Рис. 3).
Электрический котел отопления Zerten можно устанавливать как в открытую так и в закрытую
систему отопления (Рис. 4 и Рис. 5).
Монтаж электрического котла производится в месте удобном для его обслуживания и ремонта.
При этом для удобства замены блока ТЭНов расстояние от пола до корпуса котла должно быть не
менее для моделей SE-3; SE-4,5; SE-6; SE-7,5 – 300 мм, для SE-9; SE-12 – 500 мм.

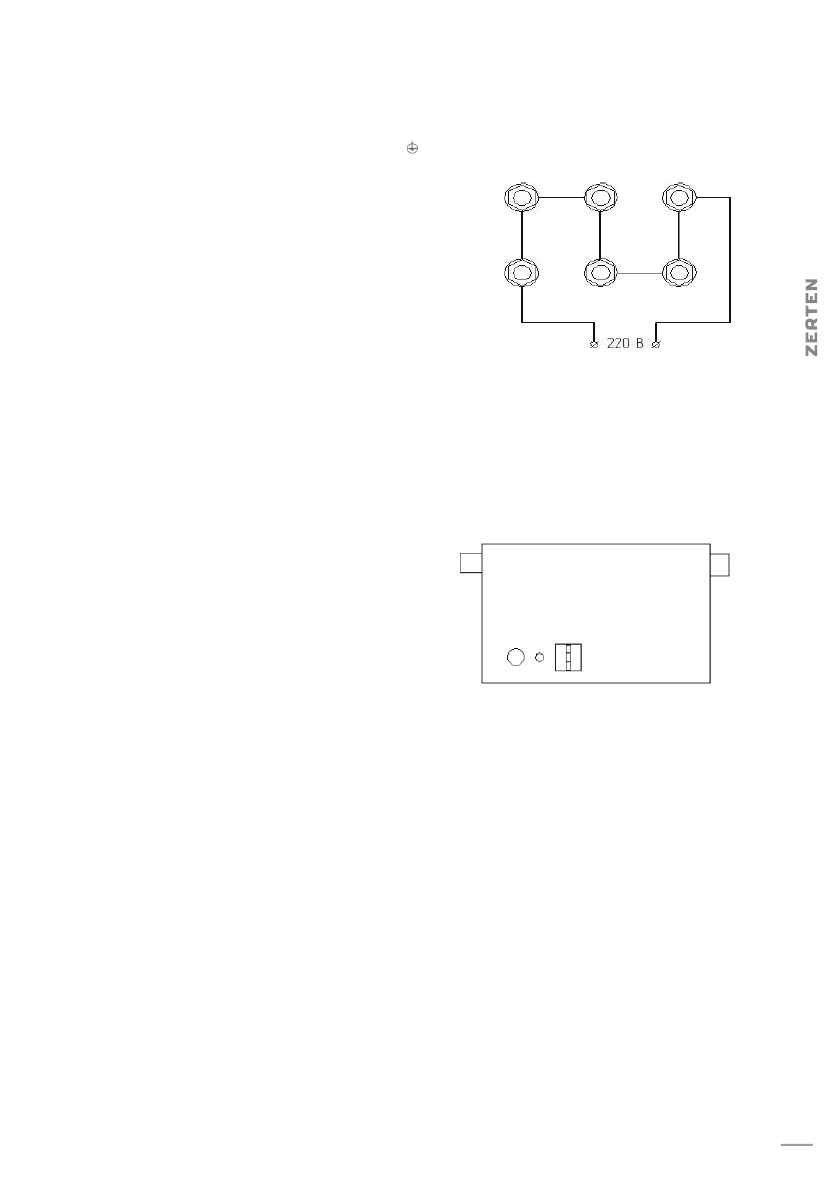

Рис. 2
Рис. 3 – рекомендуемое расположение
электрического котла при горизонтальном
монтаже.
