ВНИМАНИЕ! Во время транспортировки котла возможно ослабление крепежа электрических
контактов. Следовательно, перед подключением котла к электрической сети необходимо
произвести протяжку контактных групп.
1.ОБЩИЕ УКАЗАНИЯ
Электрические котлы отопления Zerten серии SE предназначены для водяного отопления
помещений, имеющих открытую и закрытую отопительную систему, работающую при давлении
не более 0,3 МПа (30 м водяного столба при напряжении однофазной сети 220 В или
трехфазной сети 380 В.). Электрические котлы Zerten могут работать автономно или совместно
с котлами, работающими на твердом топливе.
Конструкцией котла предусматривается возможность подключения выносного
терморегулятора или GSM модуля.
Котлы Zerten предназначены для эксплуатации в помещениях с невзрывоопасной средой с
температурой окружающего воздуха от +10С до +35
0
С (климатическое исполнение УХЛ4 по
ГОСТ 15150) и относительной влажностью воздуха не более 80% при температуре 25
0
С.
2.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Электрический котел отопления Zerten по типу защиты поражения электрическим током
относится к классу 1 по ГОСТ Р МЭК 335-1.
Установку, подключение к электросети и периодическое обслуживание электрического котла
должен выполнять персонал, имеющий квалифицированную группу по электробезопасности
не ниже третьей.
Подключение к электрической системе следует производить через устройство защитного
отключения (УЗО).
Все работы по осмотру, профилактике и ремонту должны проводиться при снятом напряжении.
Корпус электрического котла и все металлические части системы отопления, которые могут
оказаться под напряжением при нарушении изоляции, должны быть надежно заземлены
отдельным проводником, сечением не менее фазного.
ЗАПРЕЩАЕТСЯ:
- установка запорной арматуры на трубопроводе, соединяющем расширительный бак с
системой отопления;
- эксплуатировать систему отопления с неисправным электрическим котлом;
- устанавливать и заполнять водой электрический котел, если имеется возможность
замерзания в нем воды;
- длительное отключение системы заполненной водой в зимний период при
отрицательных температурах.
ВНИМАНИЕ! Категорически запрещается использовать для заземления
металлоконструкции водопроводных, отопительных и газовых сетей. Включение
электрического котла производить только при полностью заполненной теплоносителем
системой.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.
Электрический котел Zerten серии SE состоит из корпуса,
внутри которого находится колба с входным и выходным
патрубками. В нижней части колбы установлен
электронагреватель, соединенный со схемой управления.
Управление электрическими котлами SE-3, SE-4,5, SE-6,
SE-7,5, SE-9, SE-12 – представляет собой три
автоматических выключателя, которые позволяют
изменить мощность котла пропорционально 1/3 мощности,
2/3 мощности и полной мощности соответственно.
Управление осуществляется с помощью выключателей, 1/3
мощности – первый выключатель слева (1; 1,5; 2; 2,5; 3; 4
кВт), 2/3 мощности – первый выключатель слева + средний
выключатель (2; 3; 4; 5; 6; 8 кВт), полная мощность – все
выключатели (3; 4,5; 6; 7,5; 9; 12 кВт).
Температура теплоносителя регулируется термостатом с
диапазоном регулирования 30-90
0
С.
Верхний и нижний патрубки предназначены для
встраивания электрического котла в систему отопления

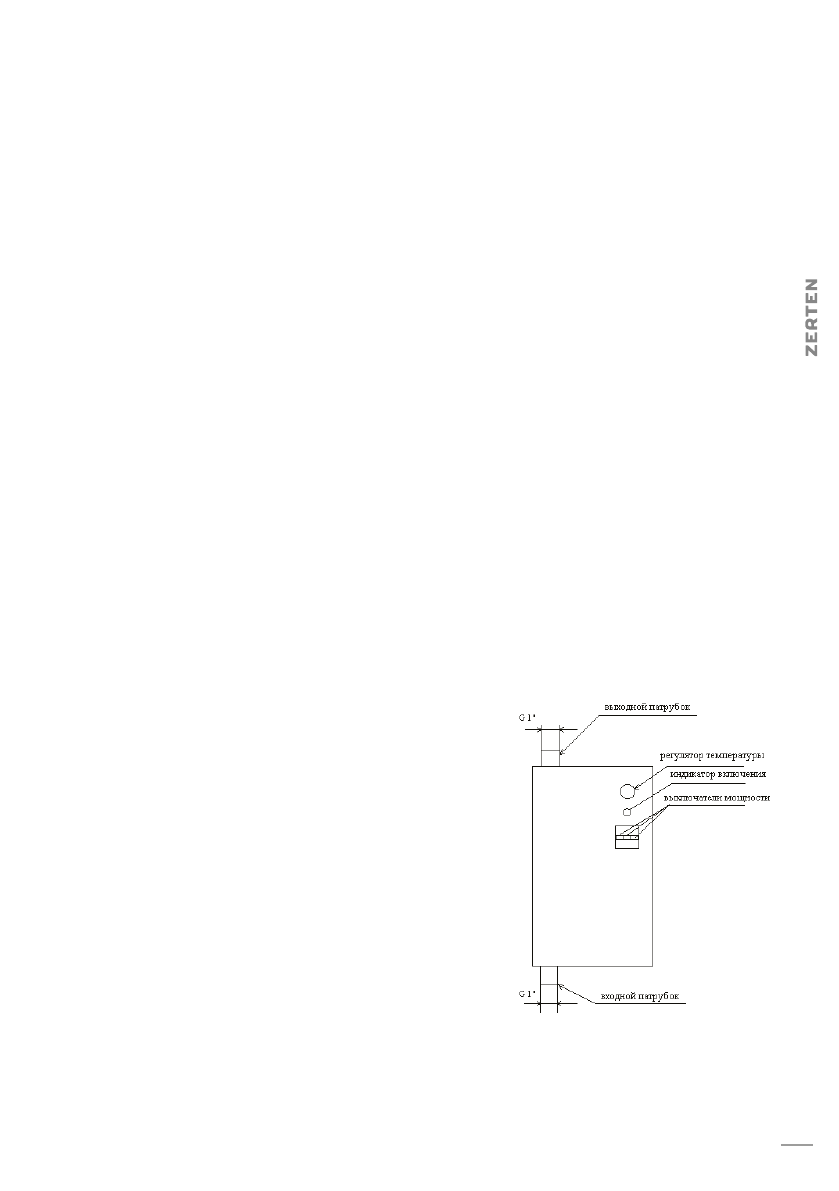

(Рис. 1).
На нижней части корпуса имеется отверстие для ввода
кабеля и заземления.
3
2
Р
УК
ОВО
ДС
ТВО ПО ЭК
СПЛУ
АТ
АЦИИ
Р
УК
ОВО
ДС
ТВО ПО ЭК
СПЛУ
АТ
АЦИИ
3. КОМПЛЕКТАЦИЯ
Электрический котел Zerten
Руководство по монтажу и эксплуатации
Упаковка
1 шт.
1 шт.
1 шт.
Модель
Номинальное напряжение, В
Номинальная частота, Гц
Номинальная мощность, кВт
Мин. рабочее давление воды, МПа
Макс. рабочее давление воды, МПа
Диаметр патрубков, дюйм/мм
Площадь отапливаемых помещений
при высоте потолков до 3 м и
расчетной температуры +25
0
С,
не более м
2
Регулировка температуры
теплоносителя,
0
С
Теплоноситель
Габаритные размеры, мм (ДхШхВ)
Масса, кг
0,08
0,3
1/25
552х254х153
652х254х153
Вручную ступенчатая, выключателями 3 ступени мощности
с автоматическим поддержанием температуры 30-90
0
С
Вода водопроводная ГОСТ 2874
SE-3
220
50
3
30
9
SE-4,5
220
50
4,5
41
9
SE-6
220/380
50
6
54
9,6
SE-7,5
220/380
50
7,5
70
9,8
SE-9
220/380
50
9
85
11,5
SE-12
380
50
12
110
11,4
Рис. 1
