20
3066239_201810
Подключение устройств с высоким
напряжением:
A1 Соединение к выходу (220 В пост. тока, макс.
100 ВА)
Вставьте и надежно закрепите кабель питания через
кабельный сальник. Подключите кабель питания
к клеммам L1, N и . Параметры для выхода A1
приведены в таблице.
Соединение для сетевого питания 220 В/50 Гц
Оборудование управления и безопасности оснащено
всей необходимой проводкой и полностью испытано.
Пользователю следует подключить только сетевой
кабель и внешние принадлежности. Создайте
постоянное соединение с источником питания.
Проведите подачу питания посредством выключателя
сетевого питания (например, аварийный останов
отопительной системы), который обеспечивает зазор как
минимум 3 мм между контактами прерывателя на всех
полюсах. Не подключайте других потребителей к этому
кабелю питания. В помещениях с ванной или душем
устройство можно подключить только через устройство
защитного отключения.
A2 соединение с внешним насосом (220 В пост. тока,
макс. 340 ВА)
Вставьте и закрепите сетевой кабель через кабельный
сальник. Подключите кабель питания к клеммам L1,
N и PE. Выход A2 будет автоматически активен, если
выбрана конфигурация 12.
T 3,15A
L1 N
Питание
2
A1
N
L1
A2
N
L1
2
A1
N
L1
A2
N
L1

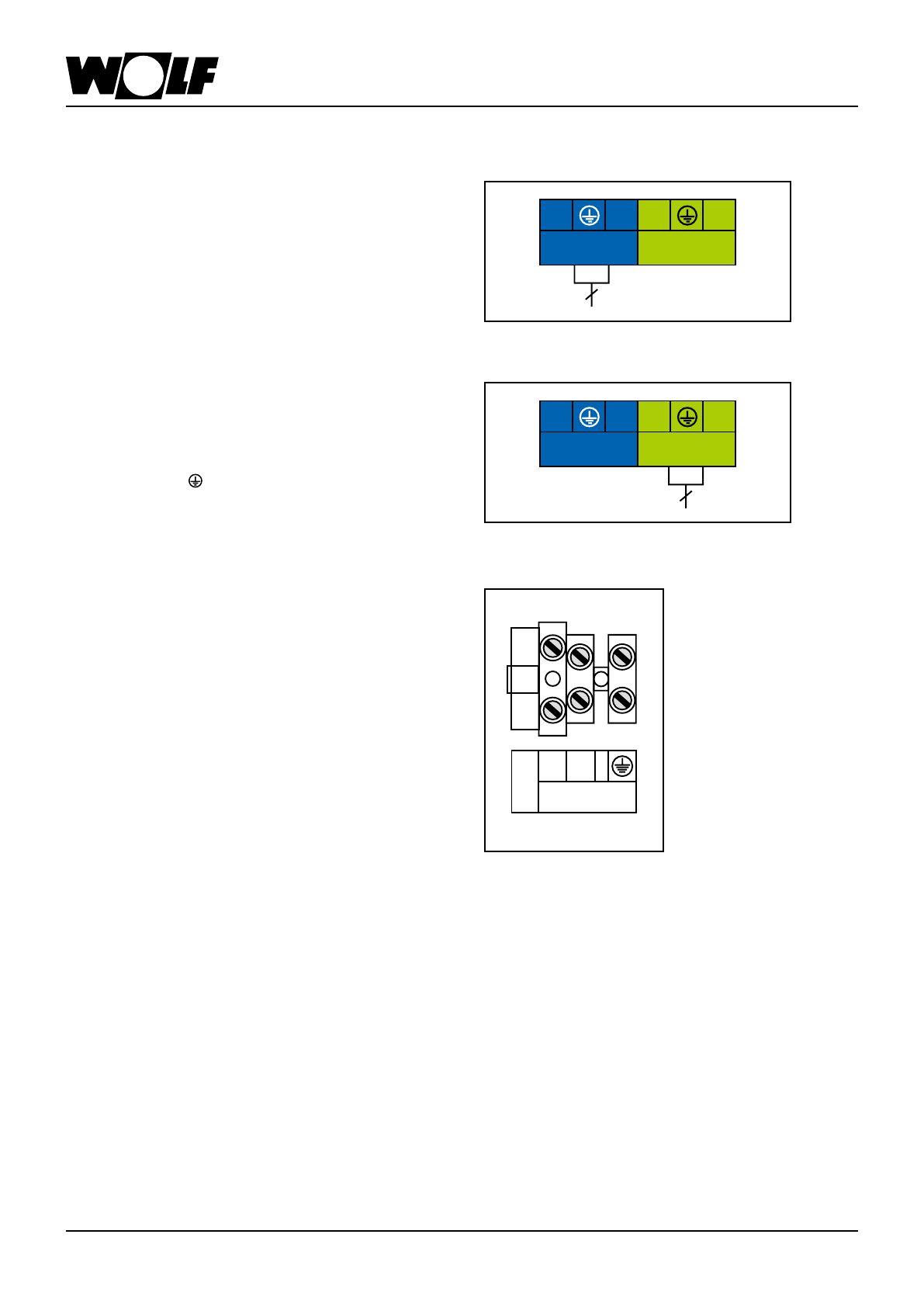

Электрический монтаж
Рис.: A2 Соединение для внешнего насоса
Рис.: Выходное соединение A1
Рис.: Подключение к сети электропитания
