47
3066239_201907
Запрещается превышать максимальную длину
труб, указанную в разделе «Регулировка длины
трубы системы отвода дымовых газов». В
противном случае сгорание может выполняться
не полностью, что приведет к повреждению
котла и, в частности, спровоцирует повреждения
системы от влаги.
Расчет длины труб системы отвода дымовых газов
60/100 мм
Общие сведения:
При длине 2,5 и больше метров рекомендуется
установить отвод конденсата.
Установите с уклоном в сторону от котла 1–3°.
Установите центрирующие устройства рядом с
концом трубы.
Если для проверки дымовой трубы необходимо
инспекционное отверстие, то вставьте систему
дымовой трубы с воздуховодом и дымоходом с
инспекционным отверстием (4).
Если уровень CO в дымовых газах выше
300 част./млн (без воздуха), то необходимо
прекратить эксплуатацию газового котла до
устранения причины, так как это может привести
к утечке дымовых газов и отравлению.
Котлы Wolf сертифицированы как единое
устройство с дымовой трубой с воздуховодом
и дымоходомот Wolf. Используйте только
оригинальные компоненты дымовой
трубы с воздуховодом и дымоходомот
Wolf. Использование неоригинальных
принадлежностей может привести к
неисправностям. Неизбежным результатом
станут материальный ущерб и травмы.
Расчетная длина труб = длина прямых участков труб + 1,0 м на каждое колено 87°/т-образный патрубок + 0,5 м
на каждое колено 45° + 1,5 м на ветрозащиту
Только для системы отвода
дымовых газов тип C12x
9
11
12
Технические данные —
система уравновешенной тяги
Стандартный метод расчета
:
мин.: колено 87° + 1 м прямой трубы
макс.: колено 87° + 1 м прямой трубы с ветрозащитой
+ 2,5 м стандартного расширения
1 м прямой трубы с ветрозащитой равен длине
1,5 метра при расчете длины.
Рекомендуется устанавливать систему отводов
дымовых газов с прямыми трубами не длиннее
3,2 метров (прямые трубы с ветрозащитой и
стандартными комбинированными)

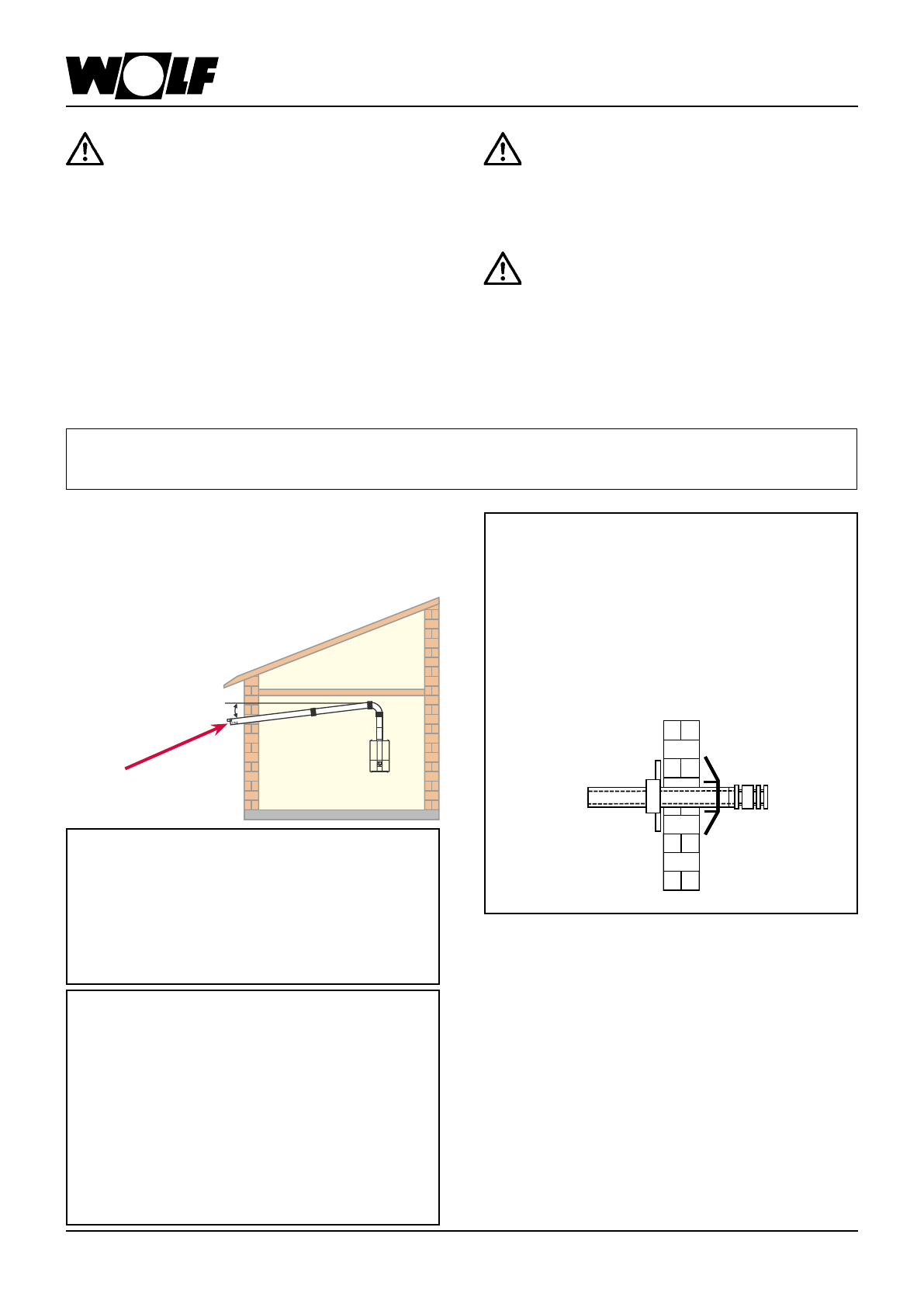

Горизонтальный проход через наружную стену
(дымовая труба с воздуховодом и дымоходом)
Горизонтальная система с коаксиальными трубами
60/100 мм
расчетная длина дымохода мин./макс. = 2,5/5,0 м
Ветрозащита
α=1-3°
