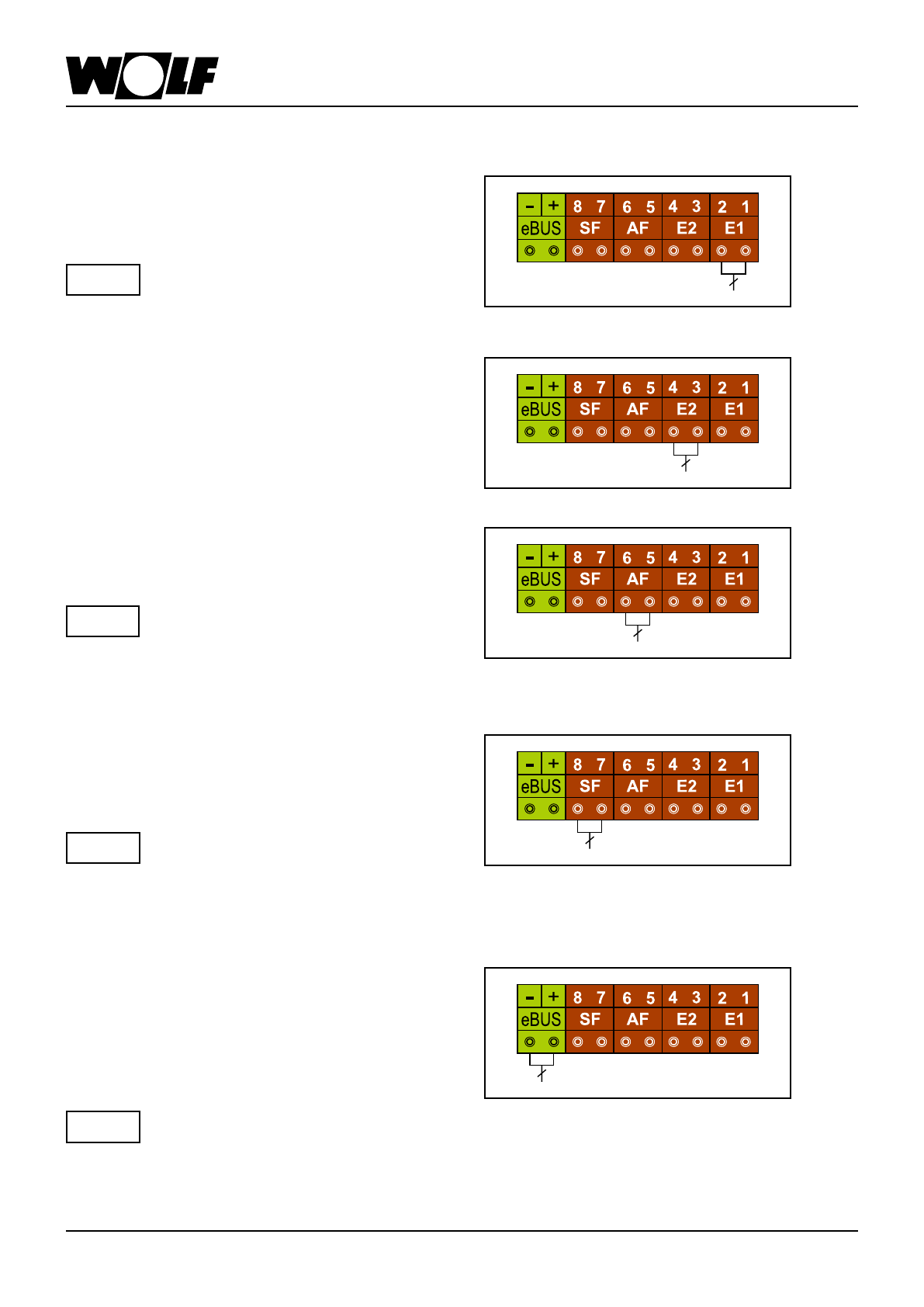

Подключение входа E1
Вставьте и закрепите сетевой кабель через кабельный
сальник. Подключите кабель входа E1 к клемме E1
согласно схеме электрических соединений.
Запрещается подключать к входу E1
внешний источник питания, так как это
может уничтожить деталь
Подключение контакта E2
Вставьте и закрепите сетевой кабель через кабельный
сальник. Подключите кабель контакта E2 к клемме E2
согласно схеме электрических соединений.
Подключение внешнего датчика AF
Внешний датчик можно подключить к контакту AF
клеммной колодке на котле или к клеммной колодке на
панели управления.
Подключение датчика водонагревателя SF
Вставьте и закрепите сетевой кабель через кабельный
ввод. Подключите кабель для датчика водонагревателя
SF к клемме SF согласно схеме электрических
соединений.
Подключение цифровых принадлежностей
управления от Wolf, например: BM-2
Используйте модули управления только из ассортимента
принадлежностей Wolf. Каждая принадлежность
поставляется с собственной схемой электрического
соединения. Используйте двухжильный кабель
(поперечное сечение > 0,5 мм²) для соединения модуля
управления с газовым котлом.
Подключение устройства с низким
напряжением:
2
Рис.: Подключение входа E1
2
Рис.: Подключение контакта E2
2
Рис.: Подключение внешнего датчика
2
Рис.: Подключение датчика водонагревателя
2
Рис.: Подключение цифровых принадлежностей
управления Wolf (с интерфейсом eBUS)
Электрический монтаж
Примечание
Примечание
Примечание
Примечание
При монтаже устройства в местах с
повышенном риском электромагнитного
излучения рекомендуется установить
экранированный датчик и кабели eBUS.
Кабельный экран необходимо подключить
одним концом к потенциалу типа PE в
модуле управления.
При монтаже устройства в местах с
повышенном риском электромагнитного
излучения рекомендуется установить
экранированный датчик и провода/кабели
eBUS. Кабельный экран необходимо
подключить одним концом к потенциалу
типа PE в модуле управления.
При монтаже устройства в местах с
повышенном риском электромагнитного
излучения рекомендуется установить
экранированный датчик и кабели eBUS.
Кабельный экран необходимо подключить
одним концом к потенциалу типа PE в
модуле управления.
