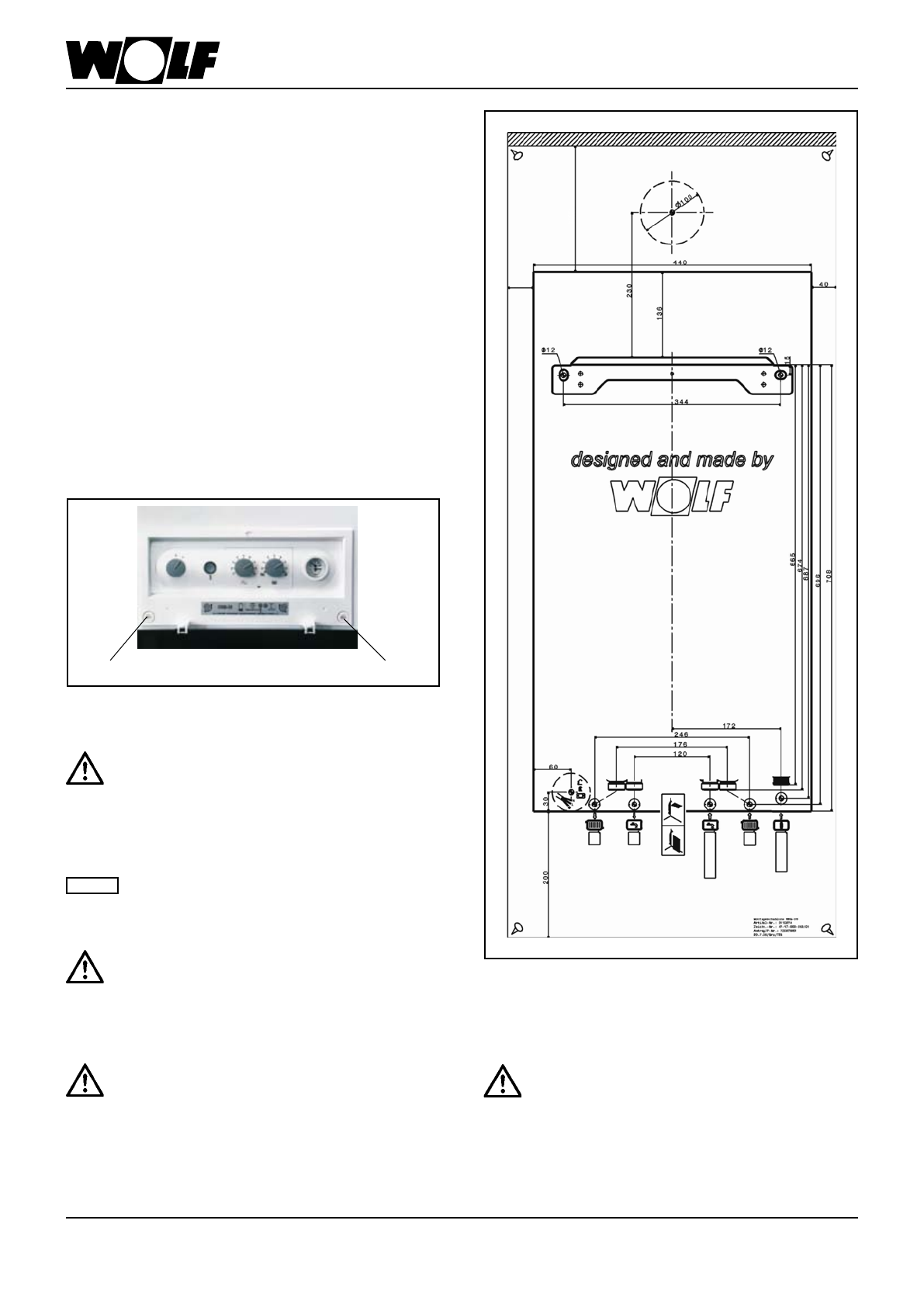

Указания по установке / монтажу

Общие положение

-  Определить местоположение газового котла, при этом

слелует  соблюдать  указанные  минимальные  отступы

(см. рисунок справа).

-  Закрепить  на  стене  прилагаемый  монтажный  шаблон

(на листе бумаги).

-  Перенести  на  стену  (например,  при  помощи  сверла)

промаркированные  на  монтажном  шаблоне  позиции

для крепежных отверстий и соединений.

-  Удалить монтажный шаблон.

-  Просверлить  отверстия  Ш  12  мм  для  подвесного

кронштейна  и  закрепить  кронштейн  при  помощи

прилагаемых  дюбелей  и  винтов  (Прежде  следует

проверить  пригодность  дюбелей  для  имеющейся

конструкции стены!)

-  Снять  переднюю  обшивку  котла.  При  этом  откинуть

вниз  регулируемую  крышку,  открыть  правую  и  левую

задвижки,  освободить  снизу  крышку  корпуса  и  снять

сверху.

-  Газовый  котел  с  подвесными  распорками,  распо-

л о ж е н н ы м и   н а   з а д н е й   с т е н к е ,   п о д в е с и т ь   н а

кронштейны.

Газовый котел можно устанавливать только в помещениях,

защищенных от замерзания.

При монтаже котла следует обратить внимание

на достаточную несущую способность крепежных

деталей.  При  этом  следует  принимать  во

внимание  прочность  стены,  иначе  возможна

утечка газа или воды икак следствие опасность

взрыва или затопления.

При монтаже следует обратить внимание на

то, чтобы в  котел не попдали инородные тела

(например,  пыль  от  сверления),  поскольку

это может привести к поломке.

В озд у х ,   п од а ва е м ы й   в   к отел ,   н е   д ол ж е н

содержать  химических  веществ,  например,

фтора,  хлора  или  серы.  Подобные  вещества

с одержатся  в  спреях,  растворителях  или

ч и с т я щ и х   с р ед с т ва х .   В   н ебл а го п р и я т н ы х

случаях  они  могут  вызвать  коррозию,также  в

дымоходе.

Газовые котлы с подачей воздуха для горения

из  помещения  разрешается    устанавливать

только  в  помещениях,  удовлетворящих

требования  по  вентиляции.  В  противном

случае опасность удушения угарным газом и

отравления. Перед началом монтажа газового

котла  прочтите  руководство  по  монтажу

и  эксплуатации!  Учитывайте  указания  по

планировке.

Внимание

200

40

При  установке  газового  котла  в  шк аф,  необходимо

соблюдать следующее:

Газовый  котел  нельзя  монтировать  на  заднюю

стенку  шк афа,  поскольку  данная  часть  не

обладает  ну жной  несущей  спос обностью.

Существует  опасность  утечки  газа  и  воды,  из

чего следует опасность взрыва и затомления.

-  Снять заднюю стенку шкафа

Расстояние от газового котла до боковых стенок шкафа

должно быть не менее 25 мм.

Установка в шкаф

левый ригель

правый ригель

Рисунок: Открыть ригели

Рисунок: Монтажный шаблон
