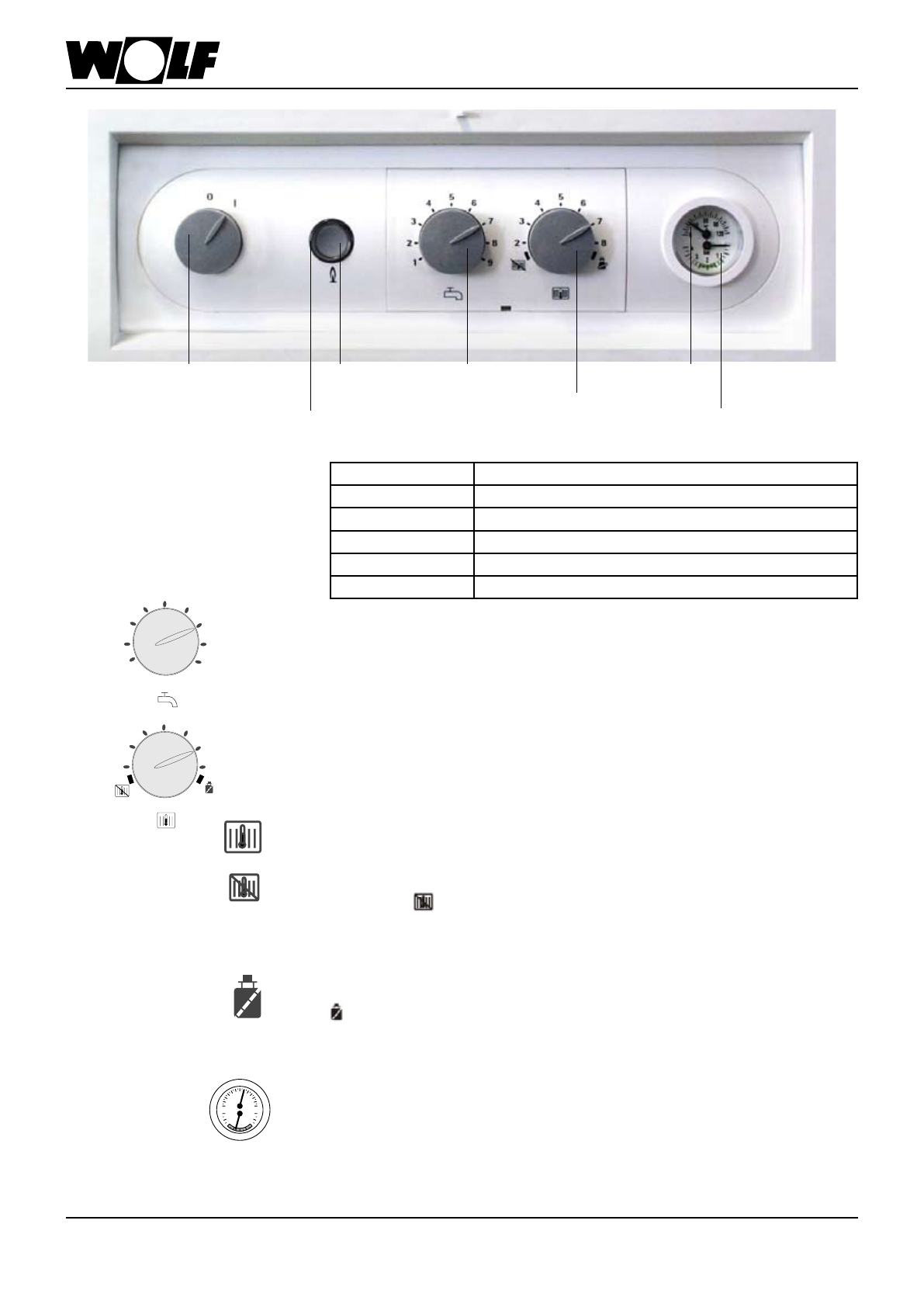

Устройство регулирования

Примечание:

Светящаяся окружность для

индикации режимов

9

1

2

8

3

7

4

6

5

2

8

3

7

4

6

5

°C

0

120

bar

0

4

2

1

3

Регулировка

Сетевой

выключатель

ВКЛ/ВЫКЛ

Регулятор

температуры

ГВС

Манометр

Кнопка

сброса

Регулятор

температуры воды в

системе отопления

Светящаяся

окружность

Термометр

Регулятор температуры  горячей воды

Диапазон    регулировки  от  1  до  9    на  регуляторе  соответствует  температуре

ГВС    40-60°C.  При  подключении  к  котлу    внешнего  устройства  регулирования

температура ГВС, установленная на данном регуляторе, игнорируется. Температура

устанавливается на внешнем устройстве регулирования.

Регулятор температуры воды в системе отопления

Диапазон  регулировки  от  2  до  8    на  регуляторе  соответствует  температуре

воды  в  системе  отопления  40-80°C.  При  подключении  к  котлу    внешнего

устройства  регулирования  температура,  установленная  на  данном  регуляторе,

игнорируется.

Зимний режим

 (положение от 2 до 8)

Котловой насос работает в режиме отопления.

Летний режим

При переключении регулятора температуры воды в системе отопления в данное

положение (

  )  зимний режим деактивируется. Это означает, что котел работает

в летнем режиме, т.е. система отопления выключена и обеспечивается только ГВС,

при этом  гарантирована защита от замерзания системы отопления и защита от

заклинивания насосов.

Сервисный режим трубочиста

При переключении  регулятора температуры воды в системе отопления  в положение

   активируется сервисный режим трубочиста. При выборе сервисного режима котел

нагревается на максимальную установленную мощность. Светящаяся окружность

мигает желтым.   Сервисный режим автоматически прекращается через 15 мин.

или при превышении макс. температуры в подающей линии.

Термоманометр

В верхней зоне отображается фактическая температра воды в системе отопления.В

нижней зоне отображается давление воды в системе отопления.

В комбинации с  регуляторами BM / AWT / ART установки температуры ГВС и воды

в системе отопления, выполненные на базовой  автоматике котла не действуют

(деактивированы).

Индикация

Значение

Зеленый мигает

Stand-by (питание вкл., запрос на тепло отсутствует)

Зеленый постоянно

Запрос на тепло:  насос  работает,  горелка выключена

Желтый мигает

Сервисны й  режим трубочиста

Желтый постоянно

Горелка вкл., пламя горит

Красный мигает

Неисправность
