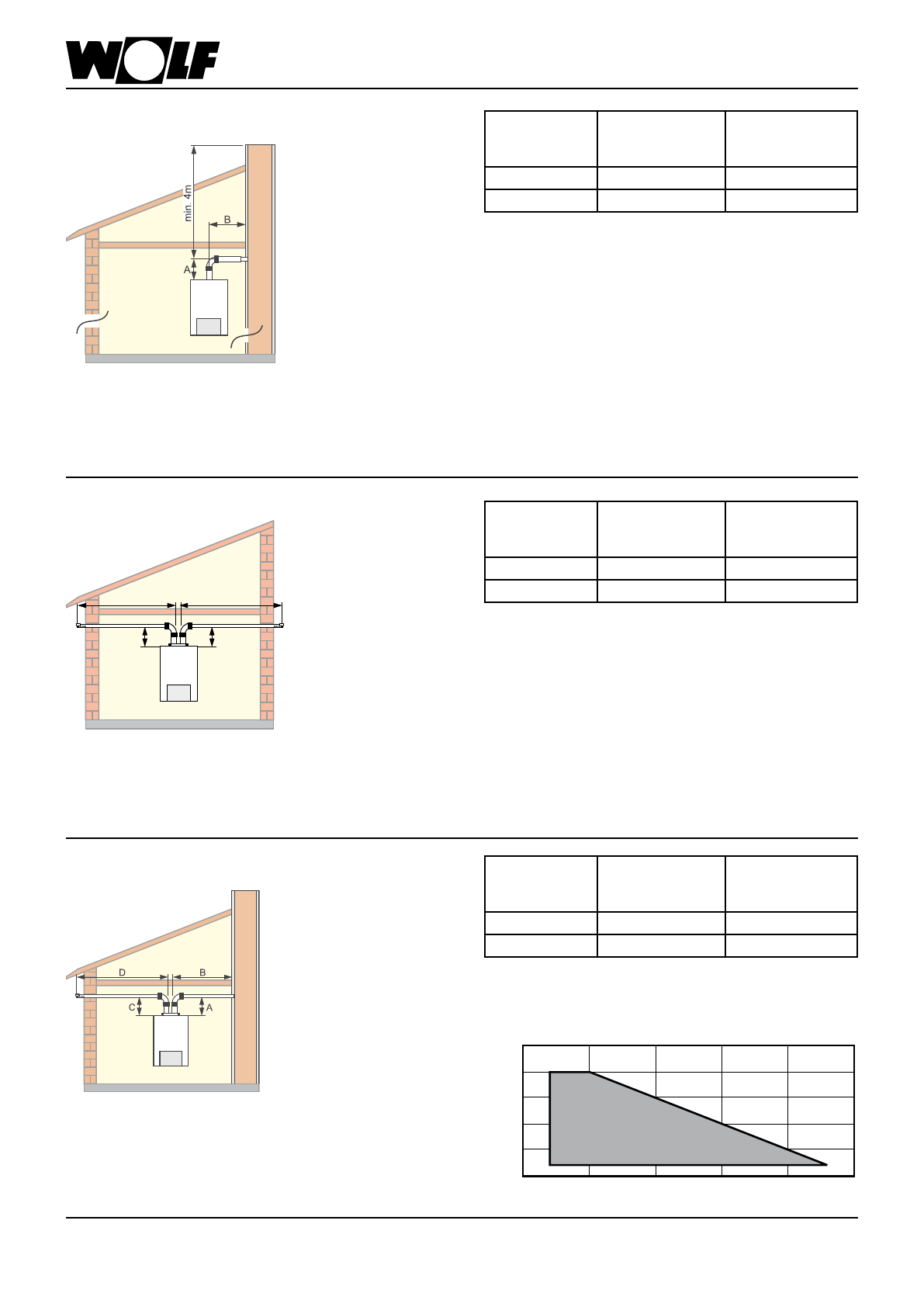

Тип B32
Подключение к дымовой трубе;
Забор воздуха для горения непосредственно над котлом.
(Подача воздуха для горения из помещения). Система
60/100 мм
Расчет дымовой трубы выполнить в соответствии с
требованиями норм EN 13384 и с учетом местных норм
и правил
Тип C52
Подключение дымохода к шахте и подача воздуха для
горения через наружную стену. (Подача воздуха для
горения из атмосферы) Система 80/80 мм.
Расчет дымовой трубы выполнить в соответствии с
требованиями норм EN 13384 и с учетом местных норм
и правил
Дымовые трубы
Тип C82
Подключение дымохода к шахте и подача воздуха для
горения через наружную стену. (Подача воздуха для
горения из атмосферы) Система 80/80 мм.
Расчет дымовой трубы выполнить в соответствии с
требованиями норм EN 13384 и с учетом местных норм
и правил
A
C
B
D
0
0
5
10
15
20
25
5
10
15
20
25
C + D
A
+
B
Котел
CGG-1K
Расчитанная
длина A+B
Дымовая
дроссельная
шайба № Ш
24
≤
3 m
1 (38,0 mm)
28
≤
2 m
2 (39,8 mm)
Котел
CGG-1K
Расчитанная
длина A+B+C+D
Дымовая
дроссельная
шайба № Ш
24
≤
13 m
39,8 mm
28
≤
12 m
42,5 mm
Котел
CGG-1K
Расчитанная
длина A+B+C+D
Дымовая
дроссельная
шайба № Ш
24
≥
2 m /
≤
25 m
39,8 mm
28
≥
2 m /
≤
25 m
42,5 mm
