6
Размеры котла
Наименование
Модель котла
SL17 D
SL22 D
SL35 D
Высота, мм
A
855
1055
1055
Глубина, мм
B
840
840
890
Ширина, мм
C
420
420
550
Высота фланца – выход отопительной воды, мм
D
830
1030
1030
Высота оси дымохода, мм
E
705
905
890
Высота фланца – вход отопительной воды, мм
F
210
215
215
Расстояние до оси патрубка – выход отопительной воды, мм
G
290
290
340
Входной и выходной фланец отопительной воды, мм
50 (2’’)
50 (2’’)
50 (2’’)
Диаметр дымохода, мм
130
130
160

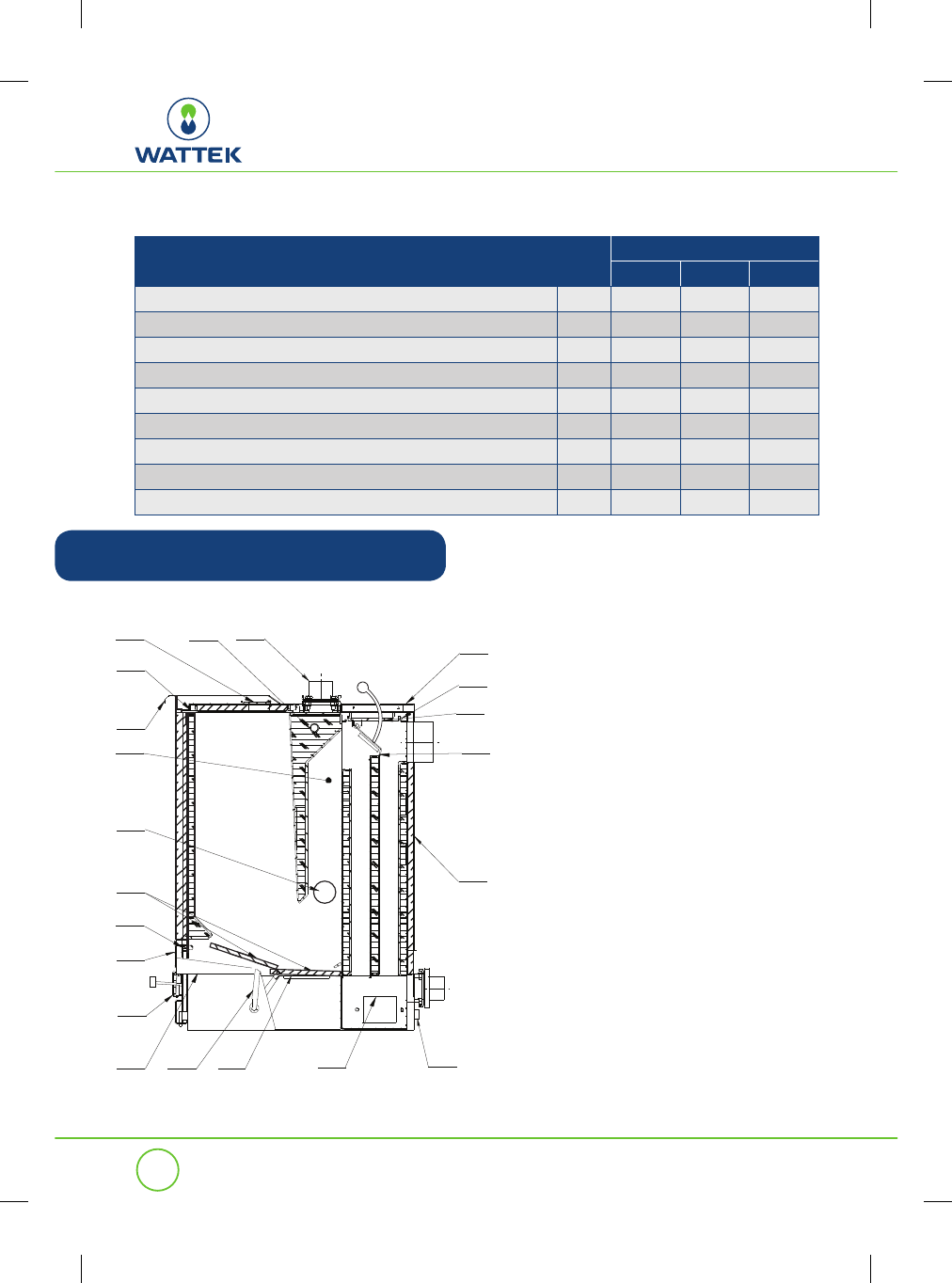

6. Схематический разрез котла
1
– фланец выхода отопительной воды
2
– штуцер предохранительного клапана
3
– воздушная заслонка верхняя
4
– уплотнительный шнур загрузочной
дверцы
5
– загрузочная дверца
6
– камера сгорания
7
– заслонка вторичного воздуха
8
– колосник
9
– уплотнительный шнур дверцы
зольника
10
– дверца зольника
11
– заслонка воздуха горения нижняя
12
– боковой кожух
13
– рычаг колосника
14
– зольник
15
– дверца для удаления сажи
16
– сливной кран
17
– задний кожух
18
– заслонка розжига
19
– рычаг заслонки розжига
20
– уплотнительный шнур крышки
теплообменника
21
– крышка теплообменника
22
– фланец входа отопительной воды
Рис. 2
1
7
5
8
1 1
1 2
21
19
1 8
1 7
13
1 0
2 0
1 4
6
16
15
4
2
9
3
