16

6

5

4

2

3

7

8

1

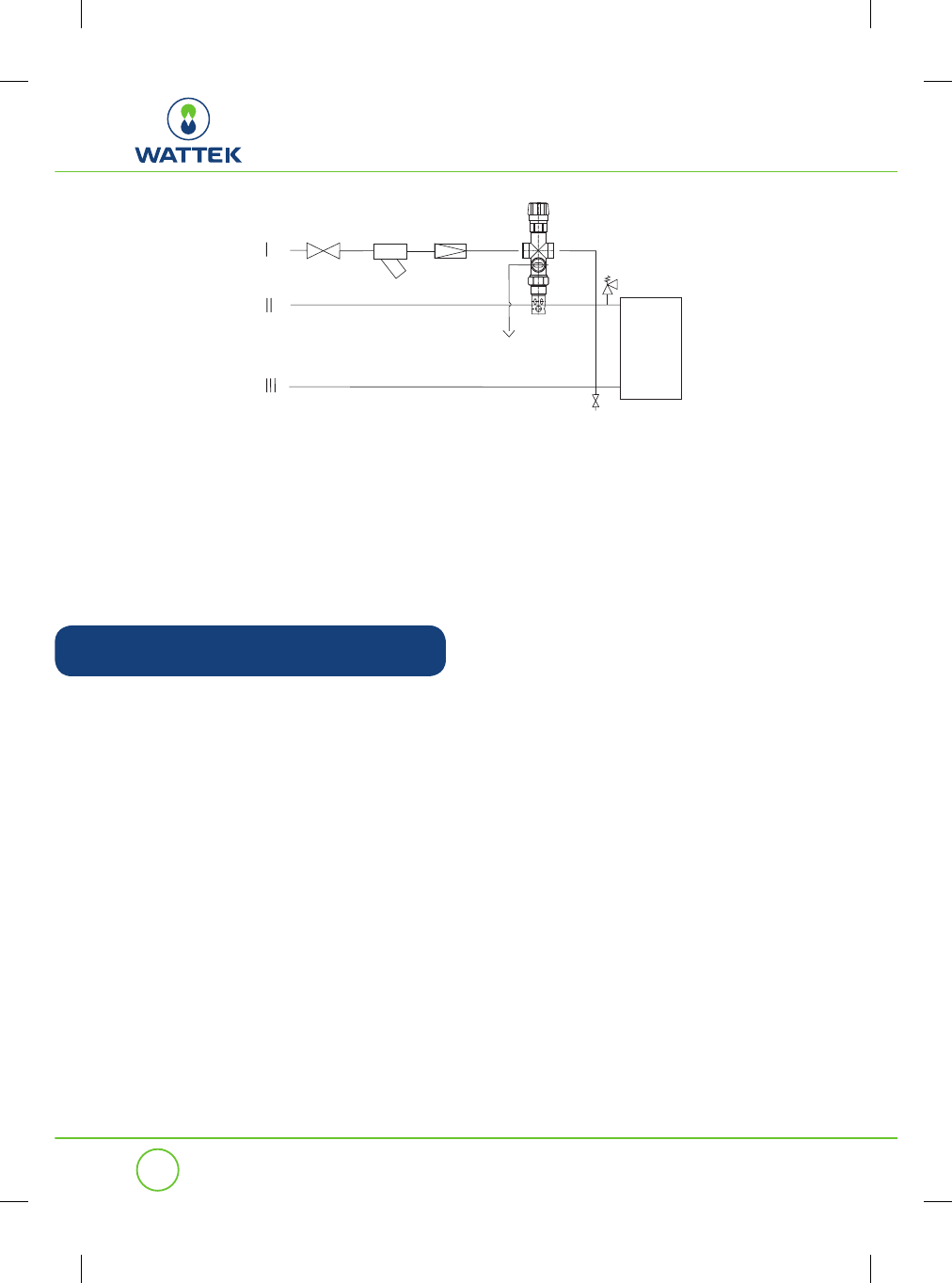

  Рис. 5. Схема подключения DBV 1

1

–

котел

2

– клапан DBV 1

3

   – предохранительный клапан

4

   – редукционный клапан

5

   – фильтр

6

   – шаровой кран

7

– отвод в канализацию

8

   – сливной кран

I

– вход холодной воды

II

   – выход отопительной воды

III

  – вход возвратной отопительной воды

18. Сборка котла –
установка кожухов

1.  Проконтролировать:
a)  поставляемые в разобранном виде принадлежности – комплект кожухов с изоляцией;
b)  вложенные принадлежности:  комплект инструмента для очистки, т.е. игла, скребок, у кот-

ла 35D проволочная щетка (скребок для трубок), кран, шаровые рукоятки рычагов управ-
ления, крепежный материал, инструкция по монтажу и обслуживанию, гарантийный лист,
регулятор мощности;

c)  встроенные принадлежности: колосники – 2 шт., рычаги управления, уплотнения;
d)  специальные принадлежности (по запросу): комбинированный манометр с термометром

(термоманометр) или термометр, двухходовой предохранительный клапан DBV 1.

2.  Удалить временную заглушку, вложенную между фланцами выхода отопительной воды.
3.  Установить  сливной  кран  (поз.  18  на  рис.  2)  на  ввод  отопительной  воды  таким  образом,

чтобы штуцер был направлен к полу. В случае если к котлу монтируется двухходовой пре-
дохранительный клапан DBV 1, то на штуцер необходимо установить тройник (см. рис. 4),
на который навинчивается сливной кран и подвод воды от предохранительного клапана.

4.  На концы рычага управления колосника и тяги растопочной заслонки навинтить рукоятки.
5.  Установить регулятор горения воздуха в соответствии с инструкцией изготовителя (специ-

альная оснастка).

6.  На корпус котла установить кожухи – см. рис. 6.
