Инструкция по монтажу и эксплуатации
Монтаж
(продолжение)

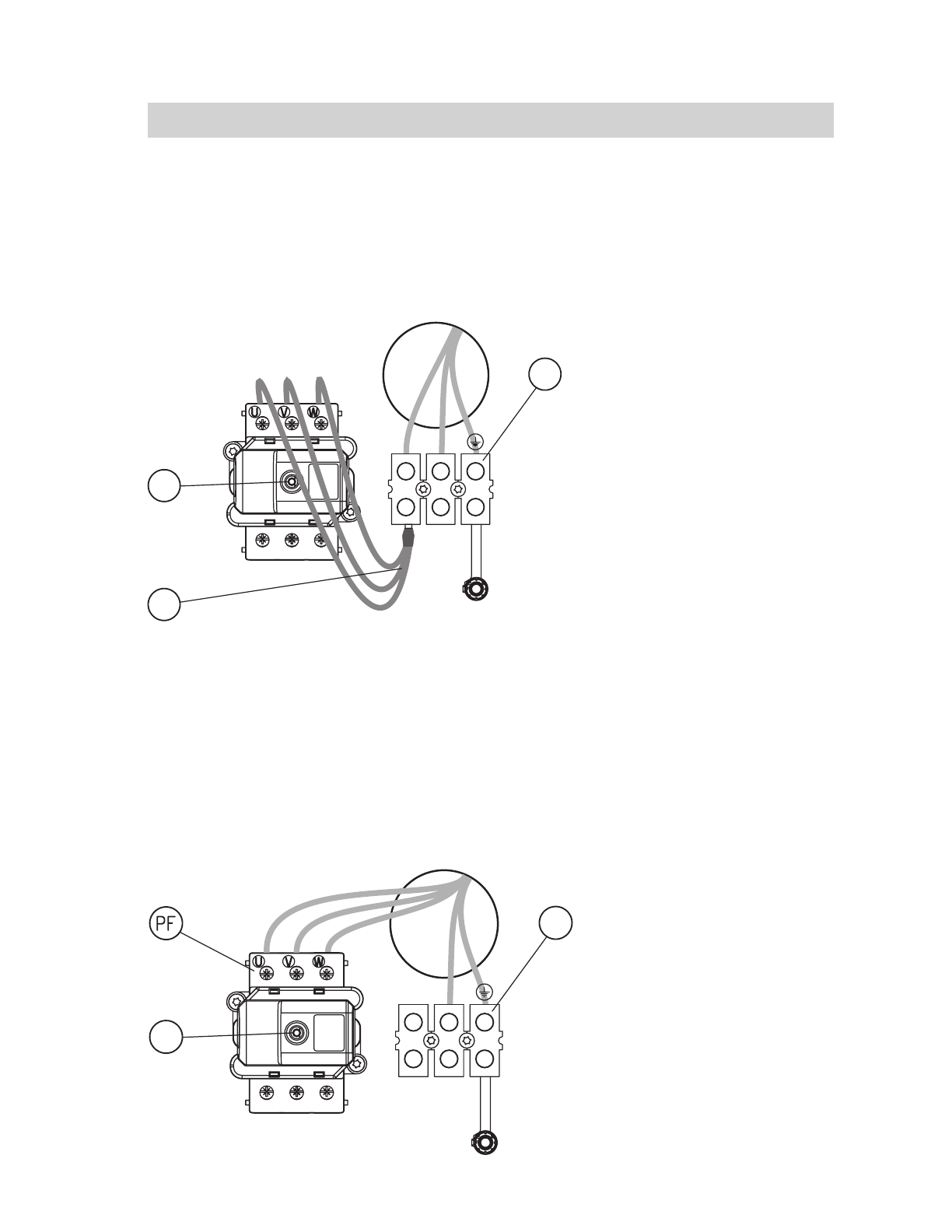

Подключение к однофазной электросети (касается котлов мощностью
4 кВт, 6 кВт и 8 кВт)
PNL – место подключения защитного нейтрального и фазового провода
1
– ограничитель температуры
2
– дополнительные провода (только для однофазного подключения)
Для подключения к трехфазной электрической сети (для котлов
мощностью 4, 6, 8 кВт) необходимо отъединить провода
2
и переключить переключатель №3 в положение ON стр.7)
PNL – место подключения защитного и нейтрального провода
PF
– место подключения фазных проводов
1
– ограничитель температуры
1
N
L
PNL
2
1
N
L
PNL
